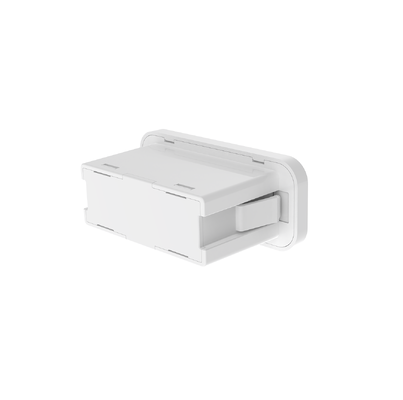

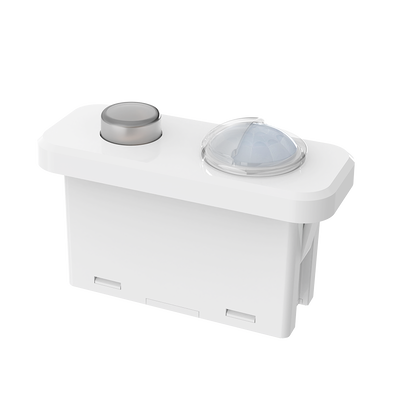

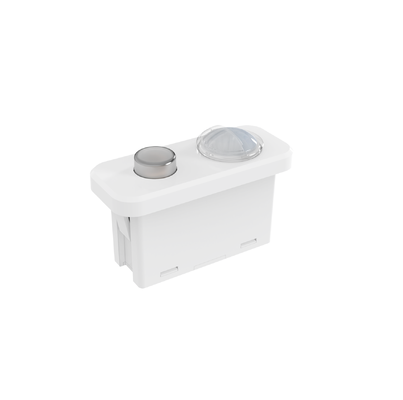

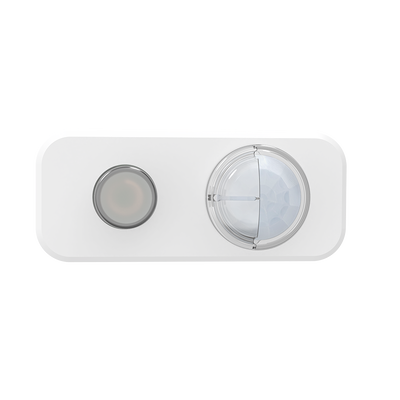

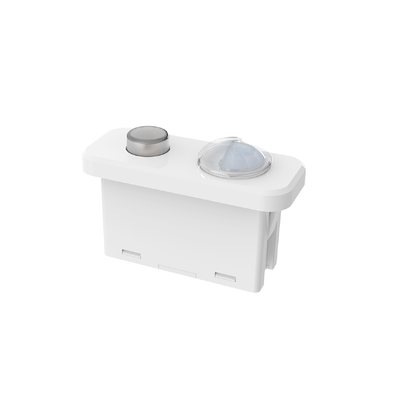

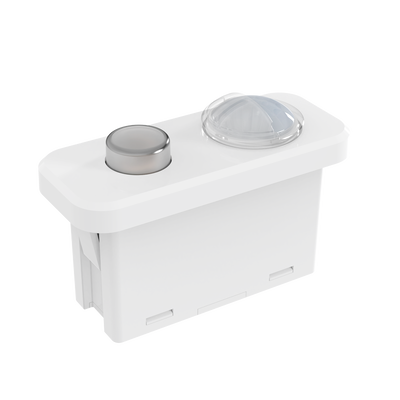

Sensore PIR Bluetooth Dali Casambi, Interfaccia Zhaga Book20, Adatto per Uffici MDA182D IR B1
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MDA182D IR B1 |
| Quantità di ordine minimo | 100 |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartone + Cartone ((K=A) |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dopo aver ricevuto il pagamento (se in magaz |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000/al mese |
Dettagli
| Tensione nominale | 12 ± 1VDC | Corrente operativa | 35 ± 5 mA |
|---|---|---|---|
| Tensione ondulata | <100MVP-P | Segnale di uscita | Dimmerazione DALI |
| Modalità di rilevamento | Rilevamento PIR | Altezza di installazione | Tipico 3 m (4 m massimo) |
| Grado di protezione IP | IP20 | Tutta la vita | 5 anni di garanzia @ta (indoor) |
| Evidenziare | Sensore di movimento bluetooth Casambi Dali,Sensore PIR Zhaga Book20,rilevatore di movimento wireless per ufficio |
||
Descrizione di prodotto
Sensore PIR di rete Bluetooth Casambi Dali
Sensore di movimento PIR dimmerabile certificato Zhaga Book20, Dali2 e D4i con connettività Bluetooth
Panoramica del prodotto
Sensore di movimento PIR di livello professionale con capacità di raccolta della luce diurna, progettato per ambienti d'ufficio moderni con integrazione di rete Bluetooth Casambi.
Caratteristiche principali
- Interfaccia standard internazionale Zhaga Book20 per una facile installazione
- Altezza massima di installazione di 4 metri
- Garanzia di 5 anni per prestazioni affidabili
- Ideale per uffici open space e singoli uffici
- Rilevamento di movimento PIR con funzionalità sensore di luce diurna
- Modulo Bluetooth Casambi integrato con controllo tramite app
- Emette segnali di dimmerazione DALI per il controllo intelligente dell'illuminazione
Specifiche tecniche
| Parametri di ingresso | |
|---|---|
| Tensione nominale | 12±1VDC |
| Corrente operativa | 35±5mA |
| Tensione di ripple | <100mVp-p |
| Parametri di uscita | |
| Segnale di uscita | Dimmerazione DALI |
| Parametri del sensore | |
| Modalità di rilevamento | Rilevamento PIR |
| Area di rilevamento | Configurabile tramite app Casambi |
| Tempo di mantenimento | Configurabile tramite app Casambi |
| Sensore di luce diurna | Configurabile tramite app Casambi |
| Priorità luce diurna | Configurabile tramite app Casambi |
| Livello di dimmerazione | Configurabile tramite app Casambi |
| Raggio di rilevamento | Installazione a soffitto alta 3m: Raggio ≥2,5m |
| Altezza di installazione | Tipica 3m (massimo 4m) |
| Parametri wireless | |
| Modulo BLE | Bluetooth Casambi |
| Frequenza di lavoro | 2.402-2.480GHz |
| Potenza di trasmissione | +7dBm (max) |
| Distanza di trasmissione | Punto a punto massimo 25m |
| Specifiche ambientali | |
| Temperatura di lavoro | -20°C a +55°C |
| Temperatura di stoccaggio | -40°C a +80°C, Umidità ≤85% (senza condensa) |
| Certificazioni e standard | |
| Certificazioni | Conforme a CE, RoHS 2.0, REACH |
| Grado di protezione IP | IP20 |
| Specifiche fisiche | |
| Cablaggio | Morsetto PH2.0 a 2 pin |
| Installazione | Standard Zhaga Book20 |
| Peso netto | 15,8±3g |
| Durata | Garanzia di 5 anni (uso interno) |
Capacità funzionali
| Funzione | Configurazione |
|---|---|
| Funzione ON/OFF | Impostazione app Casambi |
| Funzione di dimmerazione a 2 stadi | Impostazione app Casambi |
| Funzione di dimmerazione a 3 stadi | Impostazione app Casambi |
| Raccolta della luce diurna | Impostazione app Casambi |
| Priorità luce diurna | Impostazione app Casambi |
| Funzione di rete | Impostazione app Casambi |
Dimensioni del prodotto e installazione
Diagrammi dimensionali e specifiche del foro di taglio:
Diagramma funzionale:
Schema di cablaggio:
Istruzioni di installazione:
Inizializzazione e impostazioni predefinite
Dopo l'accensione, il sensore richiede un tempo di riscaldamento di 45-60 secondi prima di iniziare il funzionamento.
Configurazione predefinita: Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore di luce diurna: Disabilitato, Periodo di standby: 0s, Livello DIM di standby: 10%
Linee guida per l'applicazione
Note importanti sull'installazione:
- Installazione richiesta da elettricista professionista - spegnere l'alimentazione prima dell'installazione
- I sensori PIR non possono penetrare i materiali - assicurare una linea di vista libera sull'area di rilevamento
- Sensibilità di rilevamento ridotta in condizioni di freddo con abiti spessi
- Evitare di dirigere il sensore verso fonti di calore (condizionatori, riscaldatori)
- Solo per uso interno - la luce solare esterna influisce sull'accuratezza del rilevamento
- Testare con un minimo di 5 unità prima dell'installazione di massa in nuovi ambienti
- Richiede un alimentatore DC stabile con basso fattore di ripple (<100mV)
Considerazioni sulle prestazioni di rilevamento:
- La distanza di rilevamento varia con l'altezza, la posizione di montaggio e la temperatura ambientale
- Sensibilità ridotta quando la temperatura ambiente si avvicina alla temperatura corporea umana (36°C-37°C)
- Possibile attivazione errata quando la temperatura ambiente/del vassoio LED supera i 55°C
- Le misurazioni della soglia di luce diurna variano con l'ambiente, il tempo atmosferico e l'ora del giorno
Potenziali scenari di attivazione errata:
- Piccoli animali che entrano nel raggio di rilevamento
- Esposizione diretta a raggi infrarossi lontani dalla luce solare, fari o lampade a incandescenza
- Rapidi cambiamenti di temperatura da sistemi HVAC o umidificatori
Potenziali scenari di mancata attivazione:
- Ostacoli come vetro o acrilico che bloccano la trasmissione infrarossa
- Movimento minimo o movimento ad altissima velocità di fonti di calore
Nota: le specifiche del prodotto sono soggette a modifiche dovute al miglioramento continuo. Le prestazioni di dimmerazione possono variare con diversi driver DALI2.
