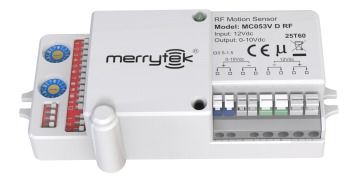

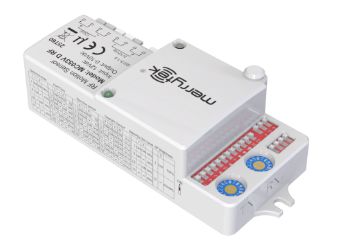

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Luogo di origine	Shenzhen, Cina
Marca	Merrytek
Certificazione	CE, RED
Numero di modello	MC053V D RF
Quantità di ordine minimo	100PCS
Prezzo	Negoziabile
Imballaggi particolari	Borsa a bolle + cartone + cartone ((K=A)
Tempi di consegna	1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento	t/t
Capacità di alimentazione	10000 pezzi/mese

Dettagli

Tensione operativa	12 ± 1VDC	Corrente operativa	<50ma>
Altezza di montaggio	3 m (massimo 8 m)	Temperatura di funzionamento (Ta)	-20 ℃ -60 ℃
Certificato	CE, ROSSO	Tutta la vita	5 anni di garanzia@TA

Lasciate un messaggio

Descrizione di prodotto

[Caratteristiche del prodotto]

Combinato con la tecnologia RF a 868 MHz, realizza la funzione di rete di gruppo wireless!
Adotta la tecnologia a frequenza stretta per risolvere le interferenze co-canale
Il prodotto ha 32 diversi canali di frequenza, utilizzabili per più applicazioni
Con codice di indirizzo fisso, la trasmissione RF è stabile l’altezza massima di montaggio 8m
Lunga distanza di trasmissione RF fino a 30m in interni
5 anni di garanzia

[Informazioni sul prodotto]

Ingresso
Tensione nominale	12Vcc
Funzionamento corrente	<50mA
Tensione di ripple	<100mVp-p
uscita
Segnale di uscita	Dimmerazione 0-10V
Sensore parametri
Frequenza di lavoro	5,8 GHz ±75 MHz, banda ISM
Potenza di trasmissione	1mW Max.
:	100%/75%/50%/25%
:	5S/30S/90S/3min/20min/30min/+∞
:	0S/5S/5min/10min/30min/60min/+∞
Sensore di luce diurna	Soglia di luce diurna	5lux/15Lux/30Lux/50Lux/100lux/150lux/Disabilita
:	10%/20%/30%/50%
Raggio di rilevamento (raggio)	Installazione a soffitto alta 3m Movimento e movimento minore: r≥2,5m Test condizione: 100% sensibilità, spazio aperto interno 60°
Altezza di installazione	3m (8m Max )
Parametri wireless
Frequenza	820MHz-880MHz Frequenza centrale:868MHz
Potenza di trasmissione	-5dBm…+20dBm
Distanza di trasmissione	Max. 100m in campo libero Max. 30m all’interno degli edifici
Sensibilità del ricevitore	-126dBm
Modalità di modulazione	FSK
Modalità di lavoro	Broadcast: Hopping
Ambiente
Temperatura di lavoro (Ta)	-20°C-60°C
Temperatura di stoccaggio	-40°C~+80°C Umidità: :≤85% (senza condensa)
Standard di certificazione
Standard di sicurezza	EN61058-1
EMC standard	EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Ambientale Requisito	Conforme a RoHS
Certificato	CE RED
Requisiti ambientali	Conforme a RoHS 2.0, requisiti Reach
Grado di protezione IP	IP20
Classe di protezione	Classe II
Altro
	Morsetti a pressione, diametro filo:0,75-1,5mm^...
Installazione	Integrato
Pacchetto	Sacchetto a bolle + divisorio + cartone (K=A)
Peso netto	55±3g
Durata	5 anni di garanzia@Ta

Dimensioni (unità: mm)

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Funzione

Descrizione della funzione

1.Accensione/spegnimento (periodo di standby a “0s”), applicazioni. 2. Dimmerazione a 2 stadi (periodo di standby a “+∞”), Impostare gli altri dati del sensore in base alle applicazioni pratiche.

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Dimmerazione a 3 stadi (periodo di standby a “5s/5min/10min/30min/60min”), Impostare gli altri dati del sensore in base alle applicazioni pratiche.applicazioni. Cablaggio

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

[ 5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Montaggio a soffitto2. Montaggio a parete

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

:Una volta rilevato un movimento Master, il segnale di movimento verrà trasmesso agli altri sensori raggruppati tramite ricetrasmettitore RF. Vedere l'immagine sottostante, quando la persona cammina su uno dei piani, le lampade nei piani adiacenti si accenderanno a un livello di luce basso preimpostato in modo sincrono.

	A0	...
ON	A	A	Ⅱ
-	A	B	Ⅲ
-	B	A	Luminosità RF:
-	B	B	Tempo di mantenimento

	TX(A/B)	RX(A/B)	S
ON	A	A	A	SⅡ
-	A	A	B	Ⅲ
-	A	B	A	Ⅳ
-	A	B	B	Ⅴ
ON	B	A	A	Ⅵ
ON	B	A	B	Ⅵ
-	B	B	B	Sensore di luce diurna:

	7	8	Ⅰ
ON	A	A	A	SⅡ
-	A	A	B	Ⅲ
-	A	B	A	Ⅳ
-	A	B	B	Ⅴ
ON	B	A	A	Ⅵ
ON	B	A	B	Ⅶ
-	B	B	B	Sensore di luce diurna:

	10	11	12	Ⅰ
ON	A	A	A	A	Ⅱ
-	B	A	A	A	Ⅲ
-	A	B	A	A	Ⅳ
-	B	B	A	A	Ⅴ
ON	A	A	B	A	Ⅵ
ON	A	A	A	B	Ⅶ
-	B	B	B	B	*Quando impostato su “disabilita”, la lampada si accenderà quando rileva il movimento indipendentemente dal livello di luce ambientale

Livello di dimmerazione in standby

	A0	...
ON	A	A	Ⅱ
-	A	B	Ⅲ
-	B	A	Ⅳ
-	B	B	Luminosità RF:

	TX(A/B)
ON	A	Ⅱ
-	B	Modalità:

A0	2	...	3	TX(A/B)	4	RX(A/B)	ON
A	ON	A	ON	A	-	A	-
B	-	B	-	B	*Quando impostato RF	B	*Quando impostato RF

su chiudi, ora il sensore può solo ricevere segnali, non trasmettere segnali, ma ha ancora la funzione sensore.[

A0Tutti i sensori impostati sullo stesso canale.

Vedi immagine sottostante, ci sono diverse uscite/ingressi per il corridoio, qualsiasi sensore Master attivato, tutte le lampade nel corridoio si accenderanno.

Impostazioni:

Master

TX	RX	1	RX	1
A0	A1	A1	A0	A1
...	A1	A1	...	A1
16			16
A0	A1	A1	A0	A1

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Impostazioni:

Master

TX	RX	1	RX	1
A0²]	A1	A1	A0²]	A1
...¹⁶]	AF	AF	...¹⁶]	AF
16			16
B0^{Inizializzazione}]	B0	B0	B0^{Inizializzazione}]	B0
piano^{Inizializzazione}]	Gruppo 2: Modulo C TXD, invia segnale al Modulo B RXD e Modulo D RXD e a se stesso	Gruppo 2: Modulo C TXD, invia segnale al Modulo B RXD e Modulo D RXD e a se stesso	piano^{Inizializzazione}]	Gruppo 2: Modulo C TXD, invia segnale al Modulo B RXD e Modulo D RXD e a se stesso
[^{Inizializzazione}]	La luce si accenderà al 100% di luminosità nel sensore di alimentazione iniziale e si spegnerà dopo 10 secondi. Durante l'inizializzazione, non verrà rilevato alcun segnale di rilevamento del movimento esterno.	La luce si accenderà al 100% di luminosità nel sensore di alimentazione iniziale e si spegnerà dopo 10 secondi. Durante l'inizializzazione, non verrà rilevato alcun segnale di rilevamento del movimento esterno.	[^{Inizializzazione}]	La luce si accenderà al 100% di luminosità nel sensore di alimentazione iniziale e si spegnerà dopo 10 secondi. Durante l'inizializzazione, non verrà rilevato alcun segnale di rilevamento del movimento esterno.

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m MC053V D RF

Impostazioni predefinite

Area di rilevamento: 100%, Tempo di mantenimento: 5S,

Periodo di standby: 0s,

Sensore di luce diurna: Disabilita

, Livello di dimmerazione in standby: 10%, Luminosità RF: 10%-50%, RF: Aperto, Modalità: Broadcast, TX: A, RX: A

Nota5)

2) 5)

3) Questo prodotto è progettato solo per uso interno.4) Il raggio di rilevamento del sensore è correlato alla velocità e alle dimensioni dell'oggetto in movimento, all'altezza di montaggio, all'altezza e all'angolo di installazione, al sito di installazione, ai riflettori attorno al sensore, ecc. I dati nel documento sono valori tipici e testati da una persona di 165 cm in un'area interna aperta.

Il raggio di rilevamento con montaggio a parete sarà più lungo rispetto al montaggio a soffitto. 5)

Evitare apparecchiature vibranti a lungo termine o oggetti in movimento attorno al sensore. Il segnale di vibrazione sarà considerato come segnale di movimento per attivare il sensore.6)

Se un animale domestico passa nell'area di rilevamento, potrebbe attivare il sensore.7)

La soglia di luce è il valore rilevato in un ambiente soleggiato, senza ombre e in condizioni di riflessione diffusa della luce ambientale. In diversi periodi del giorno, climi e ambienti, i valori di illuminazione rilevati dal sensore di luce possono variare.8)

La distanza di installazione tra i prodotti o la distanza tra il prodotto e il router è consigliata essere superiore a 1,5 m.9)

Il piano di installazione di un prodotto (ad esempio: piastra di base in alluminio, scheda PCB) deve essere a una certa altezza dal piano dell'antenna del modulo a microonde, e il piano dell'antenna del modulo a microonde dovrebbe essere più alto del piano vicino di oltre 5 mm per ottenere il miglior effetto di rilevamento. 10)

MC053V RF & MW05 con funzione di override, accensione/spegnimento rapido 3 volte entro 2 secondi può annullare la funzione sensore11)

Modalità di lavoro: Broadcast & Hopping12)

TX: è per la trasmissione del segnale, con 0-F 16 canali diversi. 1 DIP per impostare il gruppo A o il gruppo B. Il gruppo A con 16 canali, il gruppo B anche con 16 gruppi, in totale si possono impostare 32 gruppi.13)

RX: è per la ricezione del segnale, con 0-F 16 canali diversi. 1 DIP per impostare il gruppo A o il gruppo B. Il gruppo A con 16 canali, il gruppo B anche con 16 gruppi, in totale si possono impostare 32 gruppi.14)

Quando Master e Master impostati in modalità di lavoro broadcast, ciò significa che tutti i sensori impostati sullo stesso canale, qualsiasi sensore Master attivato, trasmetterà il segnale RF a tutte le lampade del gruppo15)

Quando Master e Master impostati in modalità di lavoro hopping, ciò significa che quando un master viene attivato, invierà segnali RF a 3 canali (il canale adiacente prima e dopo il canale TX e il canale impostato dal master stesso. Ad esempio, quando il master imposta il canale TX su "1", lancerà segnali su 3 canali diversi "0" "1" "2", se altri canali RX diversi impostati con "0" "1" "2", a questo punto riceveranno i segnali del canale corrispondente, questo tipo di modalità di lavoro è principalmente applicato all'applicazione del corridoio, nota: TX "F" per lanciare il gruppo di canali A e il gruppo B "0" RX riceve canali possono connettersi alla rete.16)

Master a Satellite funziona solo in modalità broadcast, il che significa che il satellite riceve solo il segnale dal master, non è influenzato dalla modalità di lavoro del master.17)

Il satellite riceve il segnale RF dal Master, il “tempo di mantenimento” è determinato dal Master, rimane uguale al “tempo di mantenimento” del master.18)

Il sensore non trasmetterà né riceverà segnali RF durante il tempo di inizializzazione. Può trasmettere segnali RF solo dopo il periodo di inizializzazione.19)

Il gruppo A e il gruppo B di RX richiedono il corrispondente gruppo Master A e gruppo B di TX.
