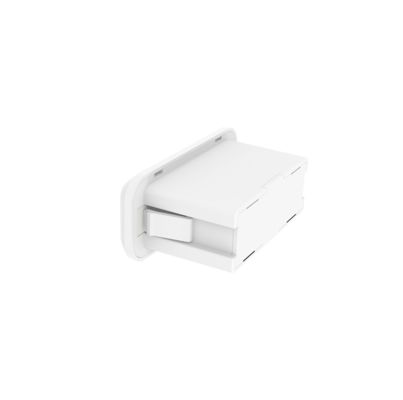

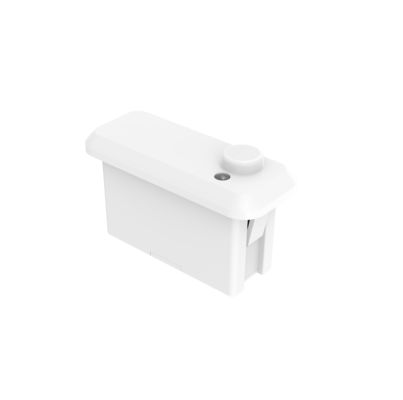

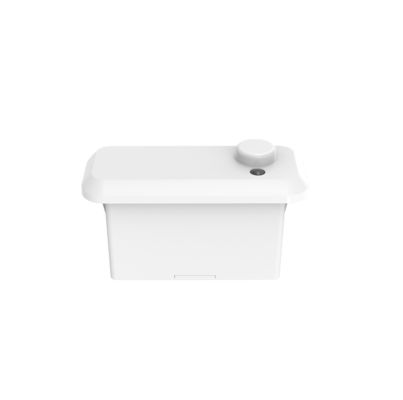

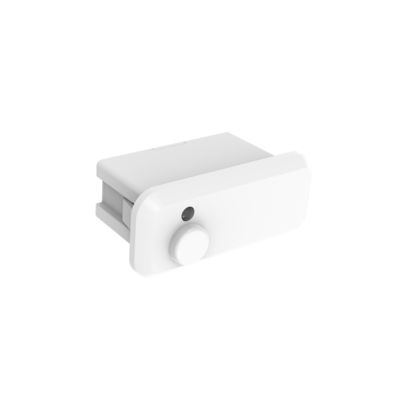

Sensore di presenza Bluetooth Casambi per pannello luminoso 12Vdc, installazione max 4m MC182D 99/1 B1

[Caratteristiche del prodotto]

• Sensore di presenza a installazione integrata, interfaccia standard Zhaga book20
• Adotta la tecnologia brevettata di antenna a microonde da 24 GHz, supporta un'altezza di installazione massima di 4 m
• Con tecnologia RF tedesca, 5 anni di garanzia sul prodotto
• Funzione sensore di movimento, micromovimento e luce diurna
• Applicabile per bagni, soggiorni, cucine e altri ambienti in cui è richiesta la rilevazione di movimento e micromovimento
• Modulo Bluetooth Casambi, connesso alla piattaforma IoT Casambi

[Parametri]

Impostazione App Casambi

micromovimenti

.)così come il rilevamento dei segni vitali respiratori umani causati dalla cavità addominale, espansione del torace ecc.per mantenere il livello alto di uscita (ad es.controllo luci

sempre accese)Assenza umana: nessun segnale rilevato nell'area di rilevamento e uscita a livello basso (luce spenta)[Diagramma]Dimensioni (unità: mm)   Dettaglio prodottoCablaggio[Istruzioni di installazione]​[Inizializzazione]Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e si auto-controlla per 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti. Entra in modalità di rilevamento dopo l'inizializzazione, e durante questa fase, la lampada mantiene il 100% di luminosità.[Impostazioni predefinite]Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilitato, Periodo di standby: 0s, Livello di dimmerazione in standby: 20%[Avviso di applicazioneIl sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare la configurazione.lIl sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare la configurazione.l

Il prodotto ha una buona capacità di penetrazione attraverso plastica, legno, ecc., ma l'antenna del modulo a microonde non deve avere accessori metallici o gusci metallici, gusci di vetro, ecc. direttamente davanti o nelle vicinanze, altrimenti ciò influenzerà la trasmissione e la ricezione dell'antenna.l

Progettazione del prodotto: la superficie dell'antenna del modulo a microonde e i circuiti circostanti devono evitare il flusso di correnti elevate, evitare trasformatori o componenti ad alta frequenza nelle vicinanze, la distanza dovrebbe essere di almeno 10 mm, per quanto possibile.lDurante il cablaggio, il lato dell'antenna e il lato dei componenti sul retro del prodotto non devono essere coperti da fili o avere correnti elevate che li attraversano, in modo da non influenzare il normale funzionamento del sensore

• lLa distanza di installazione del prodotto è raccomandata a più di 1,5 m; la distanza di installazione tra il prodotto e il router dovrebbe essere superiore a 1,5 m, in modo da non causare interferenze al normale funzionamento del sensore a microonde.

l

• Il piano di montaggio del prodotto (ad es. substrato in alluminio, scheda PCB) deve avere una certa differenza di altezza rispetto al piano dell'antenna del modulo a microonde, e il piano dell'antenna del modulo a microonde deve essere più alto del piano adiacente di oltre 5 mm per ottenere il miglior effetto di rilevamento.

• l

Deve essere utilizzata un'alimentazione stabilizzata DC con tensione di uscita stabile, bassa corrente e basso coefficiente di ripple, il ripple dell'alimentazione deve essere inferiore a 50mV e la corrente di carico minima dell'alimentazione deve essere superiore a 120mA, ed è anche consigliato impostare un condensatore elettrolitico di almeno 100uF al terminale VCC dell'alimentazione in ingresso.

l

Installazione del prodotto il più lontano possibile da grandi apparecchiature metalliche, tubazioni, bocchette di condizionamento, bocchette di scarico, macchine del fumo e altre scene, in modo da evitare che le vibrazioni delle apparecchiature influenzino l'effetto di rilevamento.

l

Il modulo a microonde deve evitare di essere vicino all'alimentazione di pilotaggio AC, essere lontano dal ponte raddrizzatore dell'alimentazione di pilotaggio, dal trasformatore, dai tubi di commutazione e da altri dispositivi ad alta potenza, per evitare che i segnali ad alta frequenza interferiscano con il normale funzionamento del modulo a microonde.

l

Progettazione del prodotto: la superficie dell'antenna del modulo a microonde e i circuiti circostanti devono evitare il flusso di correnti elevate, evitare trasformatori o componenti ad alta frequenza nelle vicinanze, la distanza dovrebbe essere di almeno 10 mm, per quanto possibile.lDurante il cablaggio, il lato dell'antenna e il lato dei componenti sul retro del prodotto non devono essere coperti da fili o avere correnti elevate che li attraversano, in modo da non influenzare il normale funzionamento del sensore

l

l

Quando la struttura del prodotto, la modalità/circuito di alimentazione, la copertura frontale dell'antenna del sensore, ecc. cambiano, si prega di notificare il produttore del sensore per conferma, in modo da non causare un funzionamento improprio del prodotto. Altrimenti, il produttore non si assume alcuna responsabilità corrispondente per l'anomalia.
