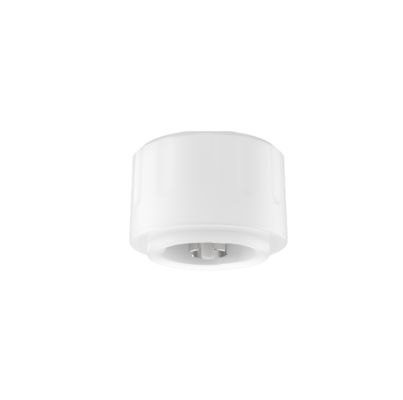

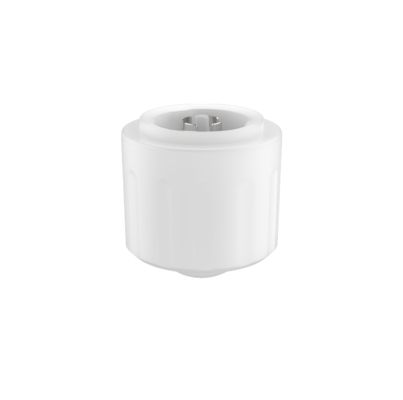

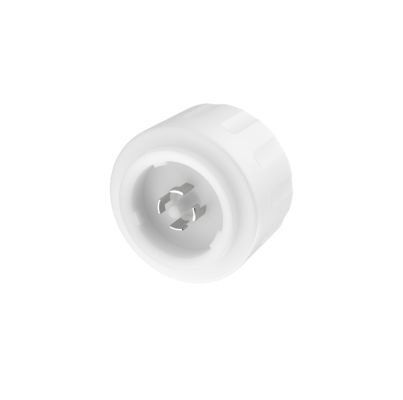

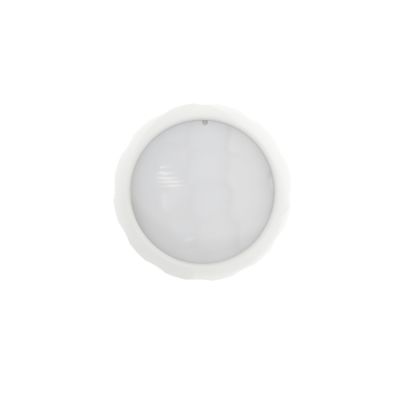

Sensore di movimento PIR wireless 2.4G 12Vdc, Disponibile raccolta luce diurna, Installazione massima 12m MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Prezzo | Negoziabile |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Dettagli
| Tensione operativa | 12 ± 1VDC | Corrente operativa | 35 ± 5 mA |
|---|---|---|---|
| Segnale di uscita | Segnale di oscuramento 0-10 V. | Altezza di montaggio | 10 m (12 m max) |
| Temperatura operativa | -20 ℃ -55 ℃ | Certificato | CE |
| Tutta la vita | 5 anni di garanzia@TA | ||
| Evidenziare | Sensore di movimento wireless 12Vdc,2Sensore PIR di rete 4G,Detettore di movimento di raccolta di luce diurna |
||
Descrizione di prodotto
Sensore di movimento wireless PIR 2.4G 12Vdc con rete
Disponibile raccolta luce diurna, installazione massima 12m
Specifiche del prodotto
| Attributo | Valore |
|---|---|
| Tensione operativa | 12±1VDC |
| Corrente operativa | 35±5mA |
| Segnale di uscita | Segnale di dimmerazione 0-10V |
| Altezza di montaggio | 10m (12m Max) |
| Temperatura operativa | -20℃-55℃ |
| Certificato | CE |
| Durata | 5 anni di garanzia@Ta |
Caratteristiche del prodotto
- Ingresso 12Vdc, adatto per sistemi DC o driver LED con uscita ausiliaria 12V DC
- Terminale di dimmerazione 0-10V, 3 stadi o 2 stadi opzionali, area di rilevamento regolabile
- Sensore di movimento PIR
- Altezza massima di montaggio interna 12m
- Tutti i parametri del sensore possono essere impostati tramite telecomando
- Supporta rete wireless 2.4G
Parametri tecnici
| Ingresso | |
|---|---|
| Tensione nominale | 12±1V DC |
| Corrente di lavoro | 35±5mA |
| Tensione di ripple | <100mVp-p |
| Uscita | |
| Segnale di uscita | Segnale di dimmerazione 0-10V |
| Parametri del sensore | |
| Modalità di rilevamento | Rilevamento PIR |
| Area di rilevamento | 25%/50%/75%/100% (Impostazione telecomando) |
| Tempo di mantenimento | 5s/30s/1min/3min/5min/10min/20min/30min (Impostazione telecomando) |
| Periodo di standby | 0s/10s/1min/3min/5min/10min/30min/+∞ (Impostazione telecomando) |
| Livello di dimmerazione in standby | 10%/20%/30%/50% (Impostazione telecomando) |
| Sensore luce diurna | Luce diurna normale: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disabilita (Impostazione telecomando) (Diffusione luce ambientale) |
| Raccolta luce diurna | 100L/200L/300L/400L/500L/600L/Disabilita (entra in modalità raccolta luce diurna; fare riferimento al manuale del telecomando) |
| Area di rilevamento (Raggio) | Altezza di montaggio a soffitto 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Altezza di montaggio | 10m (12m Max) |
| Parametri wireless | |
| Frequenza di lavoro | 2.4GHz |
| Potenza di trasmissione | 6dBm |
| Nodi di gruppo | Max 32 PCS (un gruppo) |
| Distanza di trasmissione | Trasmissione punto-punto Max 15m |
| Ambiente | |
| Temperatura di lavoro | -20℃-55℃ |
| Temperatura di stoccaggio | -40℃~80℃, umidità≤85% (Non condensante) |
| Standard di certificazione | |
| Certificato | CE UL |
| Requisiti ambientali | Conforme ai requisiti RoHS 2.0, Reach |
| Grado di protezione IP | IP65 |
| Altro | |
| Cablaggio | Connettore standard Zhaga Book 18 |
| Installazione | Esterna |
| Pacchetto | Cartone + scatola (K=A) |
| Peso netto | 39±2g |
| Durata | 5 anni di garanzia@Ta |
Descrizione funzione
| Funzione | Impostazione |
|---|---|
| Funzione ON-OFF | Periodo di standby impostato su "0s" |
| Dimmerazione a 2 stadi | Periodo di standby impostato su "+∞" |
| Dimmerazione a 3 stadi | Periodo di standby impostato su "10s/1min/3min/5min/10min/30min" |
| Raccolta luce diurna | Telecomando impostato Modalità DH + Sensore luce diurna 100L/200L/300L/400L/500L/600L |
| Funzione di rete | Gruppo di impostazione telecomando (es. 1~16), impostare il segnale di ricezione Rx |
Informazioni sul prodotto
Dimensioni (unità: mm)
Cablaggio
Istruzioni di installazione (Zhaga Book 18 può essere installato ruotando)
Nota: Durante l'installazione, si prega di notare che il piano dell'antenna a microonde non può essere bloccato dal metallo.
Portata di rilevamento
Telecomando MH17
Inizializzazione
Dopo l'accensione, il sensore si riscalderà per 45-60 secondi, quindi inizierà a funzionare.
Impostazione predefinita
Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilita, Periodo di standby: 0s, Livello di dimmerazione in standby: 10%
Avviso di applicazione
- Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare e modificare i parametri.
- Il sensore PIR non può penetrare alcun materiale, assicurarsi che non ci siano ostacoli tra il sensore e le persone/oggetti in movimento.
- Il sensore potrebbe avere difficoltà a rilevare persone se indossano abiti pesanti nel freddo inverno.
- I segnali di calore saranno considerati segnali di movimento per attivare il sensore. Evitare di puntare il sensore verso condizionatori d'aria o altre fonti di calore.
- Il sensore è solo per uso interno. La luce solare esterna potrebbe influenzare il rilevamento del sensore.
- A causa del miglioramento continuo, il contenuto di queste istruzioni potrebbe essere modificato senza preavviso.
- Le prestazioni di dimmerazione potrebbero essere diverse quando si lavora con diversi driver 0-10V.
La soglia di luce diurna viene misurata in un ambiente soleggiato senza ombre e riflessione diffusa della luce ambientale. Il livello di lux ambientale potrebbe essere diverso in ambienti, condizioni meteorologiche, climi, orari e stagioni diversi.
La distanza di rilevamento è correlata all'altezza delle persone, all'altezza di montaggio, all'angolo di montaggio, alla temperatura dell'ambiente di lavoro, ecc. Quando la temperatura ambiente si avvicina all'intervallo di temperatura del corpo umano (36℃~37℃/96.8~98.6℉), il rilevamento del movimento PIR si indebolirà significativamente o non risponderà. Quando la temperatura ambiente o la temperatura del pannello LED è superiore a 55℃/131℉, potrebbero verificarsi attivazioni false, provare a ridurre la sensibilità di rilevamento per migliorare. Se persistono attivazioni false, il sensore PIR non dovrebbe essere adatto per l'uso nello spazio.
L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
Questo prodotto deve essere utilizzato con un alimentatore DC stabilizzato in tensione la cui tensione di ingresso sia stabile e il fattore di ripple sia basso (fattore di ripple inferiore a 100mV; corrente di carico maggiore di 25mA).
Quando si installa in un nuovo ambiente, installare e testare almeno 5 prodotti prima dell'installazione di massa.
Note sull'uso del sensore PIR
Il PIR è un sensore a infrarossi piroelettrico che rileva i cambiamenti nei raggi infrarossi. Si prega di prestare attenzione ai seguenti aspetti durante l'uso effettivo, come: il rilevamento di fonti di calore diverse dal corpo umano, la temperatura della fonte di calore non cambia o la fonte di calore non si muove, e altri fattori ambientali correlati e violazioni del principio di applicazione del PIR hanno un impatto.
Quando si rilevano fonti di calore diverse dal corpo umano a causa dei seguenti fenomeni, il PIR potrebbe essere attivato erroneamente:
- Quando piccoli animali entrano nell'area di rilevamento
- Quando i raggi infrarossi lontani dalla luce solare, dai fari delle auto, dalle lampade a incandescenza, ecc. sono esposti direttamente al sensore
- Quando la temperatura nell'area di rilevamento cambia drasticamente a causa di aria calda, aria fredda da attrezzature per serre fredde, vapore acqueo da umidificatori, ecc.
Quando si rilevano fonti di calore a causa dei seguenti fenomeni, il PIR potrebbe non attivarsi:
- Quando ci sono sostanze come vetro e acrilico che bloccano la trasmissione dei raggi infrarossi lontani tra il sensore e l'oggetto di rilevamento.
- La fonte di calore all'interno dell'area di rilevamento si muove a malapena o si muove ad alta velocità.
