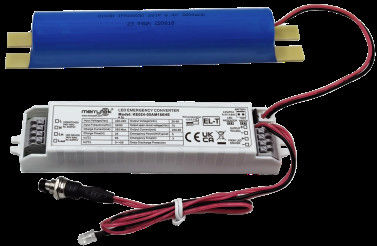

Batteria inclusa 5 anni di garanzia 3W 3 ore LED Convertitore di emergenza prova manuale e auto prova opzionale
| Luogo di origine | Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, UKCA, UN38.3, MSDS |
| Numero di modello | KE024-03AM180HE |
| Quantità di ordine minimo | 100 |
| Prezzo | Negoziabile |
| Imballaggi particolari | Confezionato in sacchetto a bolle prima e poi rinforzato con cartone per l'imballaggio esterno |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di |
| Termini di pagamento | T/T o Western Union |
| Capacità di alimentazione | 10,000pcs al mese |
Dettagli
| Tensione di ingresso nominale | 220-240Vac 50Hz /60Hz | Energia di emergenza | 3W (può essere personalizzato) |
|---|---|---|---|
| Tempo di emergenza | 180 minuti (può essere personalizzato) | Garanzia | 5 anni |
| Voltaggio di uscita di carico | 20 - 60 Vdc | Temperatura di lavoro | 0℃~50℃ |
| Grado di protezione IP | IP20 | Tipo di batteria | LifePO4 6.4V 1800mAh |
| Evidenziare | Guida di emergenza a LED da 3 W con garanzia,Convertitore di emergenza a LED con garanzia di 5 anni,Prova manuale auto-prova del conducente di emergenza |
||
Descrizione di prodotto
Batteria inclusa 5 anni di garanzia 3W 3 ore convertitore di emergenza LED
Potenza di uscita costante alimentazione di emergenza a LED con opzioni di prova manuale e auto-prova.e batteria LifePO4 ad alte prestazioni con garanzia di 5 anni.
Caratteristiche del prodotto
- Fornitore di alimentazione di emergenza a LED a potenza costante con ampio intervallo di tensione di uscita
- Commutazione del relè di ingresso
- Alta sicurezza, alte prestazioni, lunga durata della batteria LifePO4
- Sistema integrato di gestione delle batterie
- Opzioni di selezione delle prove manuali e automatiche
Parametri tecnici
| Parte di carica | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Voltaggio di ingresso nominale | 220-240Vac 50Hz/60Hz | ||||
| Corrente di ingresso nominale | 0.06A Max. @ 230Vac | ||||
| Corrente di ingresso | 10A ((Larghezza=100us 50% di picco))@230Vac ((Avvio a freddo a pieno carico) | ||||
| Fattore di potenza | ≥ 0,5@230Vac | ||||
| Potenza di ingresso | < 4W@230Vac | ||||
| Corrente di ricarica della batteria | 250 mA | 250 mA | 350 mA | 350 mA | |
| Tempo di ricarica della batteria | 24 ore al massimo. | ||||
| Parte di emergenza | Modalità di emergenza | ||||
| Tipo di carico | LED | ||||
| Potenza di emergenza | 2W | 2.5W | 4W | 5W | |
| Orario di emergenza | 3 ore | ||||
| Corrente di uscita di carico | 100-30mA | 125-41 mA | 200-65mA | 250-80mA | |
| Voltaggio di uscita di carico | 20 - 60 Vdc | ||||
| Batteria | 6.4V 1,8Ah | 6.4V 1,8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| Garanzia della batteria | Garanzia 5 anni @5~60°C | ||||
Requisiti eccezionali per il conducente
| Corrente di sovratensione | 8A |
| Corrente di ingresso | 3A Max. |
| corrente di uscita | 2A Max. |
Indicazione LED (prova manuale)
| Caricamento | Luce verde |
| Incriminazione | Luce verde spenta |
Prova della funzione di emergenza
| Prova manuale | Impostazione di default |
| Prova automatica | Impostabile |
Indicatori di stato di prova automatica
| Stato di errore/prova | Motivo | Status dell'indicatore di carica |
|---|---|---|
| La batteria è completamente carica e funzionante | Uso giornaliero standard | Verde massello |
| Ricarica della batteria | Carica iniziale/Riempimento della batteria | Lampeggia verde 1 secondo su 1 secondo fuori |
| Test automatico 3 ore (ogni 12 mesi) | Autotest periodici | Verde lampeggiante 3 secondi su 1 secondo fuori |
| Test automatico 5 minuti (ogni 30 giorni) | Autotest periodici | Verde lampeggiante 3 secondi su 3 secondi fuori |
| Errore di prova di durata | Non è riuscito il test automatico | Rossa lampeggiante 0,5 secondi su 0,5 secondi fuori |
| Errore del LED | Non collegato o danneggiato/difettoso | Rosso lampeggiante 2 secondi su - 2 secondi fuori |
| Batteria disconnessa/ difettosa | Non collegato o danneggiato/difettoso | Rosso massiccio |
Protezione in caso di emergenza
| Protezione contro la sovraccarica/scarica profonda della batteria | - Sì, sì. |
| Protezione da sovratensione di uscita | - Sì, sì. |
| Protezione contro il sovraccarico di uscita | - Sì, sì. |
| Protezione da cortocircuito di uscita | - Sì, sì. |
Ambiente operativo
| Temperatura/umidità di esercizio | 0°C...+50°C, umidità: 20%-75% (senza condensa) |
| Temperatura/umidità di stoccaggio | -5°C-35°C |
| Caso Max. Temp. Tc | 75°C |
Norme di sicurezza ed EMC
| Resistere alla tensione | 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-") |
| Norma di sicurezza | EN 61347-1, 60598-2-22, 61347-2-7, 62034 |
| Norma EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Standard delle batterie | UN38.3 |
| Requisiti di protezione ambientale | Conforme alla RoHS |
| Certificazione | CE |
Specifiche aggiuntive
| Specificità dell'input/output (terminal/conduttore) | Terminale della stampa, diametro del filo: 0,5-0,75 mm2 |
| Classificazione IP | IP20 |
| Tipo di protezione | Classe 2 |
| Tipo di impianto | Installazione integrata |
| Dimensione dell'impianto | 146×30×22,5 mm |
| Requisito di imballaggio | Casella bianca+Manuale d'uso+tabellone+cartuccia esterna(K=A) |
| Peso | 75 g (guidatore) |
| Durata di vita | 5 anni @Ta |
Nota: tutti i parametri sono sottoposti a prova alla tensione di ingresso 230 VAC, temperatura ambiente 25 °C, salvo diversa indicazione.
Dimensioni della batteria
Figura A. Dimensione della batteria
Figura B. Dimensione della batteria
Figura C. Dimensione della batteria
Figura D. Dimensione della batteria
Dimensioni del convertitore
Diagrammi di cablaggio
O
Interruttore di prova manuale e di prova automatica
Preparazione del filo
- Tipo di filo solido o filioso: 0,5 - 0,75 mm2
- Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per spingere i pulsanti verso il basso
Test manuale e istruzioni di funzionamento
- Prima dell'installazione, impostare il pin corto: Prova manuale.
- Collegare il filo secondo il diagramma di cablaggio.
- L, N alimentazione accesa, interruttore su S1. Poi la luce di carico si accende, la luce di emergenza indicatore del conducente diventerà verde, alimentazione di emergenza sarà normalmente di ricarica.e la lampada di carico si spegne.
- Simulazione di emergenza: accendere, accendere la luce di carico, premere il pulsante ((TEST SWITCH), quindi passare alla modalità di emergenza, la luce di segnale del conducente di emergenza si spegnerà.Rilasciate l' interruttore., la lampada viene alimentata dal driver LED e si accende la luce indicatrice.
Istruzioni di prova e di funzionamento automatiche
- Prima dell'installazione, aprire il perno per la prova automatica.
- Collegare il filo secondo il diagramma di cablaggio.
- Accendi l'orologio e fai un test periodico per sostituire la batteria, spegnere l'alimentazione e ri-timing.
Avviso di applicazione della batteria
- La batteria deve essere ricaricata e scaricata semestrale nelle normali condizioni di utilizzo.
- Non collegare il circuito quando la batteria non è in uso per evitare una sovra-discarica della batteria dovuta all'autoconsumo della scheda.
- Tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e permetterla di funzionare solo in un certo intervallo di temperatura.
- La batteria deve essere conservata in un ambiente fresco e asciutto.
- Dopo un lungo periodo di conservazione, la batteria viene riciclata ogni 12 mesi, secondo necessità.
- L'alimentazione AC è spenta e l'orologio dura per 7 giorni.
