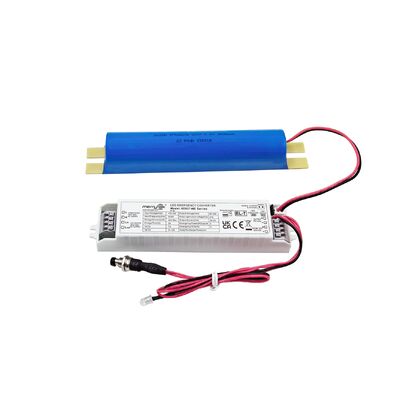

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Luogo di origine Cina
Marca Merrytek
Certificazione CE, UKCA, UN38.3, MSDS
Numero di modello KE027-05AM180HE
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Confezionato in sacchetto a bolle prima e poi rinforzato con cartone per l'imballaggio esterno
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T o Western Union
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Potenza di emergenza 5W (può essere personalizzato)
Tempo di emergenza 180 minuti (può essere personalizzato) Garanzia 5 anni
Voltaggio di uscita di carico 80-200Vdc Temperatura di lavoro 0 ℃ ~ 50 ℃
Grado di protezione IP IP20 Tipo di batteria LifePO4 6.4V 3600mAh
Lasciate un messaggio
Descrizione di prodotto

Kit di emergenza LED da 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia





1. Descrizione



1) Alimentatore di emergenza LED a potenza costante con un'ampia gamma di tensioni di uscita.
2) Commutazione relè in ingresso.
3) Batteria LifePO4 ad alta sicurezza, alte prestazioni e lunga durata.
4) Con gestione della batteria.

5) Selezione test manuale e test automatico.





2. Parametri

Parte di ricarica

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Tensione nominale di ingresso

220-240Vac  50Hz/60Hz

Corrente nominale di ingresso

0,06 A Max. @230Vac

Corrente di spunto in ingresso

10A(Twidth=100us 50% Ipeak )@230Vac(Avvio a freddo a pieno carico)

Fattore di potenza

≥0.5@230Vac

Potenza in ingresso

<4W@230Vac

Corrente di carica della batteria

250mA

250mA

350mA

350mA

Tempo di ricarica della batteria

24 ore Max.

Parte di emergenza

Modalità di funzionamento

Modalità di emergenza

Tipo di carico

LED

Potenza di emergenza

2W

2,5W

4W

5W

Tempo di emergenza

3 ore

Corrente di uscita del carico

25-10mA

31-12mA

50-20mA

65-25mA

Tensione di uscita del carico

80-200Vdc

Batteria

LifePO4 (La capacità della batteria soddisfa il tempo di emergenza a 25℃)

6,4 V 1,8 Ah

6,4 V 1,8 Ah

6,4 V 3,6 Ah

6,4 V 3,6 Ah

Garanzia della batteria

Garanzia 5 anni @5~60℃.

Requisiti eccezionali del driver

Corrente di spunto

8A

Corrente di ingresso

3A Max.

Corrente di uscita

2A Max.

Indicazione LED
(Test manuale)

Ricarica

Luce verde

Guasto

Luce verde spenta

Test della funzione di emergenza

Test manuale

Predefinito

Test automatico

Impostabile

Test automatico

Guasto/test/Stato

Motivo

Stato dell'indicatore di carica

La batteria è completamente carica e funzionante

Uso quotidiano standard




verde fisso

Ricarica della batteria

Carica iniziale/Ricarica della batteria





Verde lampeggiante 1 secondo acceso 1 secondo spento

Test automatico 3 ore (ogni 12 mesi)

Autotest periodico





Verde lampeggiante 3 secondi acceso 1 secondo spento

Test automatico 5 minuti (ogni 30 giorni)

Autotest periodico





Verde lampeggiante 3 secondi acceso 3 secondi spento

Guasto del test di durata

Test automatico fallito





Rosso lampeggiante 0,5 secondi acceso 0,5 secondi spento

Guasto LED

Non collegato o danneggiato/difettoso








Rosso lampeggiante 2 secondi acceso – 2 secondi spento

Batteria scollegata/difettosa

Non collegato o danneggiato/difettoso




rosso fisso

Protezione di emergenza

Protezione da sovraccarico/scarica profonda della batteria

Sì

Protezione da sovratensione in uscita

Sì

Protezione da sovraccarico in uscita

Sì

Protezione da cortocircuito in uscita

Sì

Funzionamento

Ambiente

Temperatura/umidità di esercizio

0℃…+50℃,umidità:20%-75%(senza condensa)

Temperatura/umidità di stoccaggio

-5℃-35℃

Temperatura massima dell'involucro (Tc)

75℃

Sicurezza

& EMC



Tensione di tenuta

3000Vac 5mA 60s (Ingresso “L N” – uscita “SEC+ SEC-)

Standard di sicurezza

EN61347-1, 60598-2-22, 61347-2-7, 62034

Standard EMC

EN55015, EN61000-3-2, EN61000-3-3

Standard della batteria

UN38.3

Requisiti di protezione ambientale

Conforme a RoHS

Certificazione

CE

Altri

Ingresso/uscita(terminale/cablaggio) specifica

Premere il terminale, filo diametro: 0,5-0,75 mm2

Grado IP

IP20

Tipo di protezione

Classe 2

Tipo di installazione

Installazione integrata

Dimensione di installazione

146*30*22,5 mm

Requisito di imballaggio

Scatola bianca+Manuale di istruzioni+tramezza+cartone esterno (K=A)

Peso

75 g (driver)

Durata

5 anni @Ta

Note:

Tutti i parametri sono testati sulla tensione di ingresso 230 V CA, temperatura ambiente 25℃, se non diversamente specificato.

3. Dimensione (Unità: mm)

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 0

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 1

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 2

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 3





4. Schema elettrico



Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 4

OR

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 5

5. Interruttore di test manuale e automatico

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 6

6. Preparazione dei fili

Kit di emergenza LED 5W con durata di 3 ore e pulsante di test manuale per 5 anni di garanzia 7

  • Tipo di filo solido o intrecciato: 0,5 -0,75 mm2
  • Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per premere i pulsanti verso il basso



7. Istruzioni per il test manuale e il funzionamento

1) Prima dell'installazione, impostare il pin corto: test manuale.

2) Collegare il filo secondo lo schema elettrico.

3) L, N alimentazione, accendere S1. Quindi la lampada di carico si accende, la spia del driver di emergenza diventerà verde, l'alimentatore di emergenza si caricherà normalmente. Spegnere l'interruttore S1 e la lampada di carico si spegne.

4) Simulazione di emergenza: accendere, la lampada di carico si accende, premere l'interruttore (INTERRUTTORE DI TEST), quindi passare alla modalità di emergenza, la spia del driver di emergenza si spegnerà. Rilasciare l'interruttore (INTERRUTTORE DI TEST), quindi la lampada è alimentata dal driver LED e la spia si accenderà.



8. Test automatico & Istruzioni per il funzionamento

1) Prima dell'installazione, impostare il pin aperto per il test automatico.

2) Collegare il filo secondo lo schema elettrico.

3) L, N alimentazione, avviare l'orologio e l'autotest periodico. Per sostituire la batteria, spegnere l'alimentazione e riavviare.



9. Avviso sull'applicazione della batteria

1) La batteria deve essere ricaricata e scaricata semestralmente in normali condizioni di utilizzo.

2) Non collegare al circuito quando la batteria non viene utilizzata per evitare lo scaricamento eccessivo della batteria a causa dell'autoconsumo della scheda del circuito.

3) Si prega di tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e consentire l'utilizzo solo in un determinato intervallo di temperatura di esercizio.

4) La batteria deve essere conservata in un ambiente fresco e asciutto.

5) Dopo un lungo periodo di conservazione, la batteria viene ciclicamente ogni 12 mesi come richiesto.

6) L'alimentazione CA è spenta e l'orologio dura 7 giorni. Accendere e riavviare. Per sostituire la batteria, spegnere l'alimentazione e riavviare.
