5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale

  • 5W 3hour duration time 20-60Vdc Non-maintained emergency pack with Self Test & Manual Test Switchable
Luogo di origine Cina
Marca Merrytek
Certificazione CE, UKCA, UN38.3, MSDS
Numero di modello KE023-05AM180HE
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Confezionato in sacchetto a bolle prima e poi rinforzato con cartone per l'imballaggio esterno
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T o Western Union
Capacità di alimentazione 10,000pcs al mese
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Potenza di emergenza 5 W
Tempo di emergenza 3 ore Garanzia 5 anni (compresa la batteria)
Voltaggio di uscita di carico 20 - 60 Vdc Temperatura di lavoro 0 ℃ ~ 50 ℃
Grado di protezione IP IP20 Tipo di batteria LifePO4 6.4V 3600mAh
Evidenziare

Driver di emergenza LED 5W

,

Pacco di emergenza 20-60Vdc

,

Driver di emergenza con autotest
Lasciate un messaggio
Descrizione di prodotto
5W 3 ore di durata 20-60VDC pacchetto di emergenza non mantenuto con auto-test e test manuale commutabile
Visualizzazione del prodotto

Fornitore di alimentazione di emergenza LED a potenza costante con un ampio intervallo di tensione di uscita, con commutazione del relè di ingresso e funzioni di protezione complete.

Caratteristiche chiave
  • Potenza di uscita costante con un ampio intervallo di tensione (20-60VDC)
  • Tecnologia di commutazione dei relè di ingresso
  • Funzioni di protezione multiple: sovraccarico della batteria, sovraccarico e protezione da cortocircuito di uscita
  • Cambiabile tra modalità di prova automatica e manuale
Specifiche tecniche
Parametri di carica
ParametroKE023-05AM180HE
Voltaggio di ingresso nominale220-240Vac 50Hz /60Hz
Corrente di ingresso nominale0.06A Max. @ 230Vac
Corrente di ingresso10A ((twidth=100uS 50% Ipeak))@230Vac ((avvio a freddo a pieno carico)
Fattore di potenza≥ 0,5@230Vac
Potenza di ingresso< 4W
Corrente di ricarica della batteria (max)350 mA
Tempo di ricarica della batteria24 ore al massimo.
Parametri di emergenza
ParametroSpecificità
Modalità di funzionamentoModalità di emergenza
Tipo di caricoLED
Potenza di emergenza5W
Orario di emergenza3 ore
Corrente di uscita di carico250-80mA
Voltaggio di uscita di carico20-60VDC
Specificità della batteria
Batteria agli ioni di litio6.4V 3600mAh (capacità di emergenza a 25°C)
Garanzia della batteria5 anni
Requisiti per il conducente
Corrente di sovratensione8A
Corrente di ingresso3A Max.
corrente di uscita2A
Stato dell'indicatore LED
StatutoMotivoIndicatore di carica
Batteria completamente carica e operativaUso giornaliero standardVerde massello
Ricarica della batteriaCarica iniziale/Riempimento della batteriaLampeggia verde 1 secondo su 1 secondo fuori
Test automatico 3 ore (ogni 12 mesi)Autotest periodiciVerde lampeggiante 3 secondi su 1 secondo fuori
Test automatico 5 minuti (ogni 30 giorni)Autotest periodiciVerde lampeggiante 3 secondi su 3 secondi fuori
Errore di prova di durataHa fallito il test annuale di 3 ore.Rossa lampeggiante 0,5 secondi su 0,5 secondi fuori
Errore del LEDNon collegato o danneggiato/difettosoRosso lampeggiante 2 secondi su - 2 secondi fuori
Batteria disconnessa/ difettosaNon collegato o danneggiato/difettosoRosso massiccio
Caratteristiche di protezione
  • Protezione contro la sovraccarica/scarica profonda della batteria: sì
  • Protezione contro la sovratensione di uscita: Sì
  • Protezione da sovraccarico di uscita: sì
  • Protezione da cortocircuito di uscita: Sì
Ambiente operativo
Temperatura/umidità di esercizio0°C...+50°C Umidità; 20%-75% (senza condensa)
Temperatura/umidità di stoccaggio-5°C-35°C
Caso Max. Temp. Tc75°C
Sicurezza e conformità EMC
Resistere alla tensione3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-")
Norma di sicurezzaEN 61347-1, 60598-2-22, 61347-2-7, 62034
Norma EMCEN55015, EN61000-3-2, EN61000-3-3
Standard delle batterieUN38.3
Protezione dell'ambienteConforme alla RoHS
CertificazioneCE
Specificità fisiche
Specifica del terminale di ingresso/uscitaTerminale della stampa, diametro del filo: 0,5-0,75 mm2
Classificazione IPIP20
Tipo di protezioneClasse 2
Tipo di impiantoInstallazione integrata
Dimensione dell'impianto146×30×22,5 mm
Peso: alimentazione di emergenza80 ± 5 g
Durata di vita5 anni @Ta

Tutti i parametri sono sottoposti a prova a una tensione di ingresso di 230 VAC e a una temperatura ambiente di 25 °C, salvo diversa indicazione.

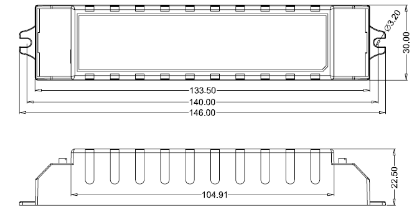

Dimensioni del prodotto
Product dimensions diagram showing 146×30×22.5mm measurements
Dimensioni della batteria
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 1
Fig. A
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 2
Fig. B
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 3
Fig. C
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 4
Fig. D
Diagrammi di cablaggio
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 5
Fig. A
Cablaggio alternativo
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 6
Fig. B
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 7
Fig. C
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 8
Fig. D
Selezione della modalità di prova
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 9
Preparazione del filo
5W 3 ore di autonomia 20-60Vdc Pacco di emergenza non mantenuto con autotest e interruttore di test manuale 10
  • Tipo di filo solido o strato: 0,5 - 0,75 mm2
  • Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per spingere i pulsanti verso il basso
Istruzioni manuali per l'esercizio delle prove
  1. Prima dell'installazione, impostare Pin corto: Prova manuale
  2. Collegare il filo secondo il diagramma del cablaggio
  3. L, N alimentazione accesa, interruttore su S1. Poi la lampada di carico si accende, la luce di emergenza indicatore del conducente diventa verde, l'alimentazione di emergenza sarà normalmente carica.e la lampada di carico si spegne
  4. Simulazione di emergenza: accendere, accendere la luce di carico, premere l'interruttore (TEST SWITCH), quindi passare alla modalità di emergenza, la luce di segnale del conducente di emergenza si spegnerà.Rilasciare l'interruttore (TEST SWITCH), quindi la lampada è alimentata dal driver LED, e la luce indicatore si accenderà
Istruzioni di funzionamento automatico delle prove
  1. Prima dell'installazione, mettere Pin aperto: Test automatico
  2. Collegare il filo secondo il diagramma del cablaggio
  3. Per sostituire la batteria, spegnere l'alimentazione e ri-tempo
Avviso di applicazione della batteria
  • La batteria deve essere ricaricata e scaricata semestrale nelle normali condizioni di utilizzo
  • Non collegare il circuito quando la batteria non è in uso, per evitare una sovra-discarica della batteria dovuta all'autoconsumo della scheda
  • Tenere la batteria lontana dalla fonte di calore durante l'installazione e l'uso e permetterla solo in un certo intervallo di temperatura di lavoro
  • La batteria deve essere conservata in un ambiente fresco e asciutto
  • Dopo un lungo periodo di conservazione, la batteria viene riciclata ogni 12 mesi, come richiesto
  • Per sostituire la batteria, spegnere l'alimentazione, e ri-tempo
