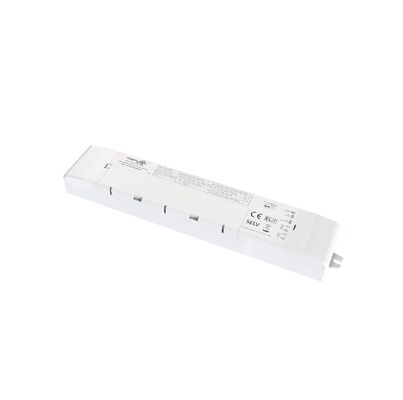

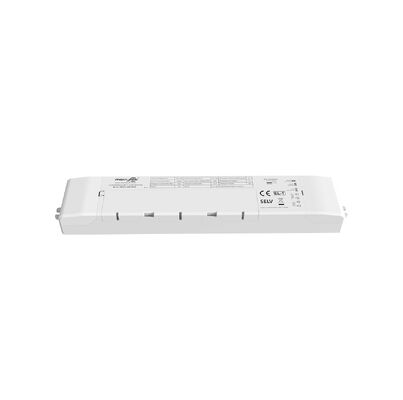

Pacchi di emergenza Standard 3W e Autotest con durata di 3 ore e garanzia di 5 anni

Alimentatore di emergenza LED a potenza costante con funzioni di sicurezza complete e tecnologia della batteria LiFePO4 a lunga durata.

• Ampia gamma di tensioni di uscita per applicazioni versatili
• Commutazione relè in ingresso per un funzionamento affidabile
• Batteria LiFePO4 ad alte prestazioni e alta sicurezza con durata estesa
• Sistema di gestione della batteria integrato
• Disponibile in configurazioni di pacchi di emergenza standard e autotest

Tutti i parametri sono testati con la tensione di ingresso 230VAC, temperatura ambiente 25℃, se non diversamente specificato.

Fig. A: Collegamento con driver LED e modulo LED

Fig. B: Collegamento diretto con modulo LED

Fig. C: Configurazione loop in & out con modulo LED

Fig. D: Collegamento alternativo con driver LED e modulo LED

Modalità di test	Impostazione J1
Test automatico
Test manuale

1. Prima dell'installazione, impostare Pin corto: Test manuale
2. Collegare il filo secondo lo schema di cablaggio
3. L, N accesi, accendere S1. Quindi la lampada di carico si accende, la spia del driver di emergenza diventa verde, l'alimentazione di emergenza è in carica normale. Spegnere l'interruttore S1; la lampada di carico si spegne
4. Simulazione di emergenza: accendere, la lampada di carico si accende, premere l'interruttore (TEST SWITCH), quindi passare alla modalità di emergenza, la spia del driver di emergenza si spegnerà. Rilasciare l'interruttore (TEST SWITCH), quindi la lampada è alimentata dal driver LED, la spia si accenderà

1. Prima dell'installazione, impostare Pin aperto: Test automatico
2. Collegare il filo secondo lo schema di cablaggio. Rimuovere l'interruttore di prova sul driver di emergenza LED
3. L, N accesi, avviare l'orologio e l'autotest periodico. Per sostituire la batteria, spegnere l'alimentazione e riavviare il tempo

1. La batteria deve essere ricaricata e scaricata semestralmente in normali condizioni d'uso
2. Non collegare al circuito quando la batteria non è in uso per evitare la scarica eccessiva della batteria a causa dell'autoconsumo della scheda del circuito
3. Si prega di tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e consentire l'utilizzo solo in un determinato intervallo di temperatura di esercizio
4. La batteria deve essere conservata in un ambiente fresco e asciutto
5. Dopo una conservazione a lungo termine, la batteria viene ciclicamente ogni 6 mesi come richiesto
6. L'alimentazione CA è spenta e l'orologio dura 7 giorni. Accendere e riavviare il tempo. Per sostituire la batteria, spegnere l'alimentazione e riavviare il tempo
