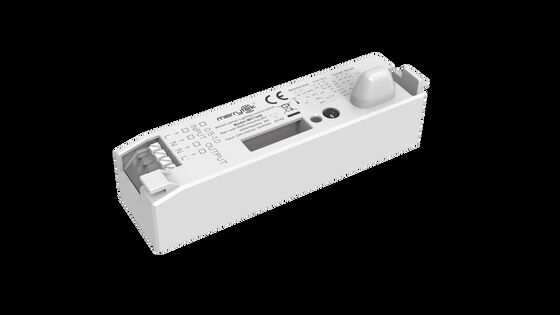

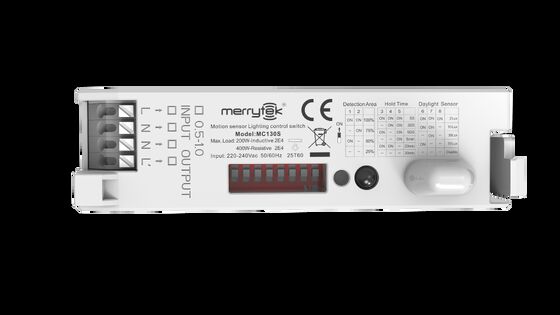

Sensore di movimento AC ON/OFF, compatibile con la luce triproof
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, RED, UKCA, SAA, CB |
| Numero di modello | MC130 |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negoziabile |
| Imballaggi particolari | Borsa a bolle + cartone + cartone(K=A) |
| Tempi di consegna | 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito. |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000 pezzi/mese |
Dettagli
| Tensione nominale | 220-240VAC 50/60Hz | Alimentazione in stand-by | ≤0,5 W |
|---|---|---|---|
| Controllo dell'uscita | On-Off | Frequenza operativa | 50,8 GHz ± 75 MHz, banda d'onda ISM. |
| Temperatura operativa | -25~60°C | Tutta la vita | 5 anni di garanzia @ta |
| Evidenziare | luce di soffitto per sensori di movimento a microonde,luce del sensore di movimento a strisce lunga,sensore di movimento triproof compatibile con la luce |
||
Descrizione di prodotto
Sensore di movimento AC ON/OFF
Compatibile con la luce triproof
Caratteristiche del prodotto
- Antenna di coppia a due poli per luci di soffitto brevettata
- Adatto per vassoio a LED in metallo incorporato senza falso innesco
- Dimensioni compatte, non influenzano la distribuzione della luce
- Basso laterale, nessun falso grilletto nello spazio di riflessione del metallo
- Basso potere di trasmissione, sicuro per gli esseri umani
- I dati del sensore possono essere impostati da interruttore DIP e telecomando
- Non influenzato dalla temperatura, dall'umidità, dal rumore, dalla polvere ecc.
Parametri tecnici
Input
| Tensione nominale | 220-240VAC 50/60Hz |
| Potenza in stand-by | ≤ 0,5 W |
| Prova di sovratensione | L-N: 1 kV |
Prodotto
| Controllo dell'uscita | Attivazione |
| Capacità di carico | 200W (induttivo/LED); 400W (resistivo) |
| Capacità di sovratensione massima | 10A relè: 30A (50% di picco, secondo = 200us, 230Vac carico pieno, avvio a freddo) |
Parametri del sensore
| Frequenza di funzionamento | 5.8 GHz ± 75 MHz, banda d'onda ISM |
| Potenza di trasmissione | 1mW Max. |
| Rilevazione del raggio | r≥3m @ montaggio in soffitto, r≥8m @ montaggio a parete (velocità di movimento: 1m/s, sensibilità al 100%, persona 165cm) |
| Altezza di montaggio | 2.5-5m (montatura a soffitto), 2-3m (montatura a parete) |
Ambiente
| Temperatura di funzionamento | -25~60°C |
| Temperatura di conservazione | -40°C~80°C, umidità: ≤85% (non condensabile) |
Certificazione e norme
| Certificato | CE, RED, UKCA, SAA, CB |
| Requisito ambientale | Conforme alla RoHS 2.0, raggiungere |
| Classificazione IP | IP20 |
Altre specifiche
| Cablaggio | Blocco terminale di tipo press-in, cablaggio 0,5-0,75 mm2 |
| Installazione | Impianto interno |
| Pacco | Bolle di bolla + cartone + cartone (K=A) |
| Peso netto | 36 g ± 3 g |
| Durata di vita | Garanzia di 5 anni |
Visualizzazione delle funzioni
| Funzione | Descrizione |
|---|---|
| Funzione ON-OFF | Se il sensore di luce diurna è impostato su "disattivato" o la luminosità ambientale è inferiore al valore predefinito del sensore di luce diurna, quando il sensore di rilevamento dei segnali in movimento inizia a funzionare e la luce si accende.Quando termina il tempo di sospensioneLa luce si spegnerà. |
| Dimming in 2 fasi | N/A |
| Dimming in 3 fasi | N/A |
| La mietitura di giorno | N/A |
| Priorità della luce del giorno | N/A |
Informazioni sul prodotto
Diagramma del cablaggio e delle funzioni
Il sensore è progettato per collegare un solo carico.
Istruzioni di installazione
Consigliato per l'uso su luci di soffitto
Installazione di vite
Installazione a scatto
Nota: prima di progettare qualsiasi apparecchio di illuminazione, verificare con Merrytek il metodo di installazione dei sensori.
Dimensione del taglio
Inizializzazione e impostazioni predefinite
Inizializzazione
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e spegne la luce in 10 secondi.
Impostazione predefinita
Sensibilità: 100%, tempo di attesa: 5 s, sensore di luce diurna: disabilitato
Avviso di domanda
- Il sensore deve essere installato da un elettricista professionista.
- Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada di metallo chiusa o semicercata. Né il metallo né il vetro devono coprire il prodotto.Se l'antenna deve passare attraverso la piastra di metallo, si prega di assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
- L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc.Data l'area di rilevamento è il valore tipico misurato da tester di 165 cm di altezza in ambiente aperto interno.
- Le soglie di luce diurna sono misurate in una giornata di sole senza ombra e in uno stato di riflessione diffusa della luce ambientale.Ambienti e climi diversi causano valori di luminosità diversi che i sensori di luce diurna misurano.
- Si raccomanda che la distanza di installazione tra i sensori sia superiore a 2 m e che la distanza di installazione tra i sensori e i router sia superiore a 2 m.
- Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio a LED, ecc. La distanza tra l'antenna del sensore e i materiali circostanti deve essere superiore a 5 mm.Non dovrebbero esserci tracce di metallo o PCB vicino all'antenna del sensoreLo spessore raccomandato del coperchio è di 2 mm e la distanza tra l'antenna sensore e il coperchio deve essere superiore a 3,2 mm.
- I segnali di vibrazione saranno considerati segnali di movimento per il sensore di attivazione.prese di aria condizionata, ventilatori di scarico, prese di scarico di fumo, ventilatori che tremano, ecc. Gli animali domestici nella zona di rilevamento possono causare un falso innesco.
- La superficie dell'antenna del modulo a microonde deve essere lontana da ingresso AC, uscita DC, ponte rettore, trasformatore,tubo di commutazione e altri dispositivi ad alta potenza per evitare segnali ad alta frequenza che influenzano il normale funzionamento dell'antenna del sensore a microonde.
- Il sensore è destinato solo all'uso interno. L'effetto impermeabile per l'uso esterno o semi-esterno sarà influenzato. Vento, pioggia e oggetti in movimento possono causare un falso innesco.
