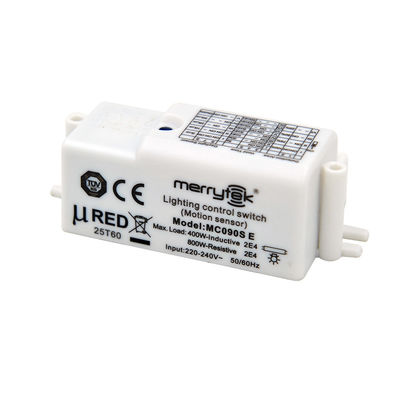

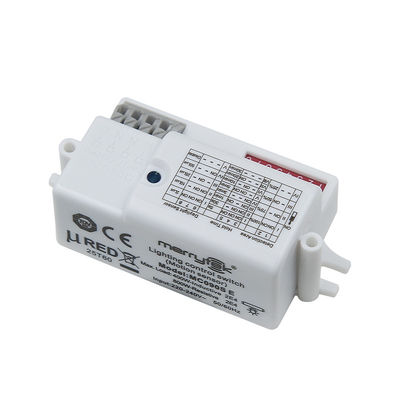

Sensore di movimento a microonde con commutazione automatica con terminale a pressione a 4 poli MC090S E
| Luogo di origine | La Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, TUV & RED |
| Numero di modello | MC090S E |
| Quantità di ordine minimo | 100PZ |
| Prezzo | Negoziabile |
| Imballaggi particolari | Imballato nella borsa di bolla in primo luogo ed allora di rinforzo con il cartone per imballaggio e |
| Tempi di consegna | 1, campione e piccolo ordine: Entro 5 giorni lavorativi dopo la ricezione del vostro pagamento. 2, o |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10.000 pezzi al mese |
Dettagli
| Tensione operativa | 220-240VAC 50/60Hz | Alimentazione in stand-by | ≤0,5 W |
|---|---|---|---|
| Sensore di luce del giorno | 2Lux/10Lux/25Lux/50Lux/disattivato | Altezza di montaggio | 2.5-6 m |
| Temperatura operativa | -20℃~+60℃ | Requisito di certificato | CE, TUV e RED |
| Installazione | Installazione integrata | Grado di protezione IP | IP20 |
| Dimensione | 62*36*25 mm | Tutta la vita | 5 anni di garanzia @Ta 230V a pieno carico |
| Evidenziare | Introduca il sensore di moto terminale,Sensore di moto di microonda 264VAC,Sensore di moto di commutazione automatico di microonda |
||
Descrizione di prodotto
Microonde con sensore di movimento a commutazione automatica con terminale a pressione a 4 poli
[Caratteristica del prodotto]
- Versione con rilevamento del movimento a microonde.
- Otto impostazioni DIP switch, distanza, tempo, sensore di luce diurna, multi-velocità regolabile.
- Dimensioni di montaggio ultra-piccole, molteplici opzioni di montaggio, supporto per opzioni di montaggio superiore e inferiore.
- Super conveniente, supporta una varietà di lampade, lampade tri-proof, lampade da soffitto.
- Il sensore a infrarossi viene utilizzato per filtrare il sensore di luce, e il valore di sensibilità alla luce è più accurato e non è influenzato dai giorni nuvolosi e soleggiati.
- Antenna a microonde a bassa impedenza da 5,8 G per un'immunità superiore alle interferenze.
- Lotti su RED, certificazione TUV.
- 5 anni di garanzia
[Parametri]
| Ingresso | Tensione nominale | 220-240VAC 50/60Hz |
| Potenza a vuoto | ≤1.0W | |
| Potenza in standby | ≤0.5W | |
| Test di sovratensione | Tra L e N: 1KV | |
| Uscita | Modalità di funzionamento | ON/OFF |
| Tipo di carico | Resistivo o Capacitivo | |
| Capacità di carico | 800W (Resistivo) o 400W (Capacitivo) | |
| Corrente di spunto del carico | Relè da 30A - 30A (larghezza di prova 500us @230Vac al 50% Ipeak, avviamento a freddo a pieno carico) o 60A (larghezza di prova 200us @230Vac al 50% Ipeak, avviamento a freddo a pieno carico) | |
| Sensore | Frequenza operativa | 5.8 GHz ±74.9 MHz. Banda d'onda ISM |
| Potenza di trasmissione | 0.5mW Max. | |
| Tempo di mantenimento | 5S/30S/60S/3min/5min/10min/20min/30min | |
| Area di rilevamento | 100% / 75% / 50% / 25% | |
| Sensore di luce diurna | 2Lux/10Lux/25Lux/50Lux/Disabilita | |
| Raggio di rilevamento (Area di rilevamento: 100%) | Montaggio a soffitto a 3m: 0.3m/S ≥4m, 1m/S ≥2.5m | |
| Montaggio a parete a 2m: 0.3m/S ≥8m, 1m/S ≥4m | ||
| Altezza di montaggio | 2.5-6 m (Installazione a soffitto) | |
| Angolo di rilevamento | 90°@campo Xz / 95°@campo Yz | |
|
Funzionamento Ambiente |
Temperatura operativa | -20℃…+60℃ Umidità: 85% (senza condensa) |
| Temperatura di stoccaggio | -40℃…+80℃ | |
|
Massima temperatura del guscio (Tc) |
80℃ | |
| Standard di certificazione | Standard di sicurezza | EN61058-1 |
| Standard EMC | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| Requisiti ambientali | RoHS | |
| Certificato | CE, TUV & RED | |
| Altro | Specifiche dei terminali di ingresso/uscita | 0.5-0.75mm2 |
| Grado IP | IP20 | |
| Classe di protezione | Classe II | |
| Installazione | Installazione integrata | |
| Dimensioni | 62*36*25mm | |
| Pacchetto | Sacchetto a bolle + divisorio + scatola esterna (K=A) | |
| Peso netto | 36g | |
| Durata | 5 anni di garanzia @Ta 230V pieno carico | |
|
Nota 1. "N/A" significa non disponibile. 2. L'area di rilevamento è influenzata dal volume dell'oggetto in movimento e dalla velocità del movimento. L'area di rilevamento viene testata da una persona alta 165 cm e la velocità di camminata è di 0,5 m/s. |
||
[Descrizione della funzione]
Funzione ON/OFF
[Dimensioni (mm)]
[Cablaggio]
*Il sensore è progettato per collegare un solo carico. Il collegamento di più carichi può danneggiare il sensore.
[Struttura]
[Diagramma di radiazione]
Montaggio a soffitto
|
Altezza di montaggio a soffitto: 3m Sensibilità: 100%/75%/50%/25% |
Altezza di montaggio a soffitto: 6m(*) Sensibilità: 100%/75%/50% |
|
Movimento normale (Velocità: 1m/s) |
Movimento normale (Velocità: 1m/s) |
|
Movimento lento (Velocità 0,3 m/s) |
Movimento lento (Velocità: 0,3 m/s) |
*La sensibilità di rilevamento al 50%, 75%, 100% è funzionante quando installata ad un'altezza di montaggio di 6m. Solo il 25% di sensibilità non è in grado di rilevare segnali di movimento.
Montaggio a parete:
|
Altezza di montaggio a parete: 2m Sensibilità: 100%/75%/50%/25% |
|
|
Movimento normale (Velocità: 1m/s) |
Movimento lento (Velocità 0,3 m/s) |

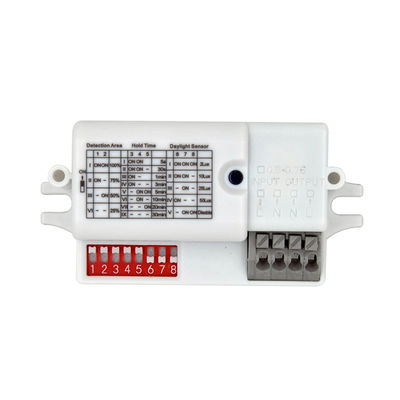

[Impostazioni di selezione della funzione]
Area di rilevamento
| 1 | 2 | ||
| Ⅰ | ON | ON | 100% |
| Ⅱ | ON | - | 75% |
| Ⅲ | - | ON | 50% |
| Ⅳ | - | - | 25% |
Tempo di mantenimento
| 3 | 4 | 5 | ||
| Ⅰ | ON | ON | ON | 5S |
| Ⅱ | ON | ON | - | 30S |
| Ⅲ | ON | - | ON | 1min |
| Ⅳ | ON | - | - | 3min |
| Ⅴ | - | ON | ON | 5min |
| Ⅵ | - | ON | - | 10min |
| Ⅶ | - | - | ON | 20min |
| Ⅷ | - | - | - | 30min |
Sensore di luce diurna
| 6 | 7 | 8 | ||
| Ⅰ | ON | ON | ON | 2Lux |
| Ⅱ | ON | ON | - | 10Lux |
| Ⅲ | - | ON | - | 25Lux |
| Ⅳ | ON | - | - | 50Lux |
| Ⅴ | - | - | - | Disabilita |
*Quando impostato sull'ingranaggio Disabilita, il sensore accenderà la luce non appena verrà rilevato il movimento dell'oggetto, indipendentemente dal fatto che l'illuminazione sia adeguata o meno.
[Funzione di override]
Spegnere, accendere e spegnere rapidamente il sensore 3 volte (ON-OFF-ON-OFF-ON) entro 2 secondi per sovrascrivere la funzione del sensore. Le luci lampeggeranno 3 volte e poi rimarranno sempre accese. Spegnere e riaccendere per ripristinare la funzione del sensore.
[Inizializzazione]
Dopo l'accensione, il sensore accende automaticamente la luce alla massima luminosità. Dopo 10 secondi, spegne la luce. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
[Impostazioni di fabbrica]
Area di rilevamento: 100%, Tempo di mantenimento: 5S, Sensore di luce diurna: Disabilita
[Usare cautela]
- Assicurarsi di interrompere l'alimentazione prima di installare o regolare le impostazioni degli interruttori DIP.
- Le microonde non possono attraversare il metallo, assicurarsi che non ci sia metallo sopra il sensore.
- Deve essere ad almeno 3,5 mm di distanza dal metallo attorno all'antenna a microonde. Non è consentito posizionare l'antenna e il metallo sullo stesso piano orizzontale.
