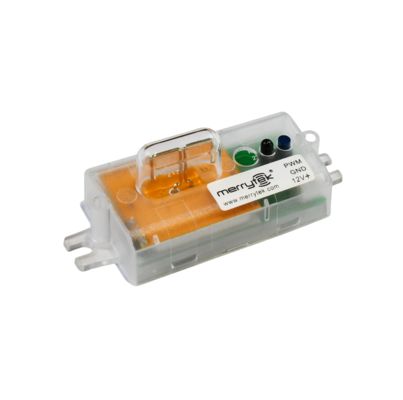

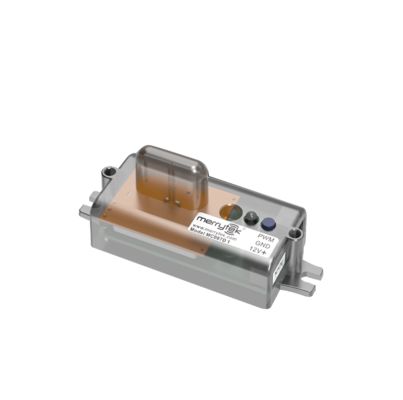

Sensore di dimmerazione PWM 12Vdc, Funzione Priorità Luce Diurna, Con Impostazione DIP Switch MC087D 1

• Adotta antenna a microonde ad alto guadagno brevettata Merrytek, migliore adattabilità all'ambiente metallico. Dimensioni di taglio ridotte, conformi alla certificazione RED.
• Modulo microonde e sensore di luce diurna integrati. Ingresso 12V DC e uscita segnale di dimmerazione PWM.
• Dimensioni di taglio: 10mmx40mm. Adatto alla maggior parte delle luci lineari.
• Tutti i parametri possono essere impostati tramite dip switch.
• 5 anni di garanzia

1. Funzione On/OFF (periodo di stand-by impostato su "0"s)

2. Funzione di dimmerazione a 2 stadi (periodo di stand-by impostato su "+∞")

3. Funzione di dimmerazione a 3 stadi (periodo di stand-by impostato su "10S/1min/3min/5min/10min/30min")

4. Priorità Luce Diurna (Sensore Luce Diurna impostato su "30lux/50lux/100lux" e Periodo di Stand-by impostato su "+∞", altri parametri del sensore possono essere impostati in base alle esigenze effettive)


Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità. Dopo 10 secondi, passa a bassa luminosità. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.

Area di rilevamento: 100%, Tempo di mantenimento: 5S, Periodo di stand-by: 0S, Livello di dimmerazione di stand-by: 10%, Sensore luce diurna: Disabilitato

1. Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare o modificare i parametri.
2. Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa e metallo o vetro non sono ammessi sopra il prodotto. Se l'antenna deve passare attraverso una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
3. La distanza tra eventuali sensori induttivi deve essere superiore a 2 metri. Tenere il sensore lontano da interruttori, router e altri dispositivi wireless per evitare interferenze radio, a più di 1,5 metri. La superficie dell'antenna del modulo a microonde non deve essere rivolta direttamente verso l'ingresso AC e l'uscita DC per evitare che segnali a bassa o alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
4. I segnali di vibrazione saranno considerati segnali di movimento e attiveranno il sensore. Evitare di utilizzare oggetti che vibrano a lungo intorno al sensore, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di macchine di scarico fumi, ventilatori oscillanti, ecc. Animali domestici nell'area di rilevamento possono attivare il rilevamento.
5. Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno sarà compromesso. Vento, pioggia e oggetti in movimento intorno causeranno falsi scatti. Quando il sensore è installato in una lampada metallica, una superficie riflettente metallica o un ambiente stretto e chiuso, le microonde si rifletteranno ripetutamente causando falsi scatti. Si prega di ridurre la sensibilità o contattare il produttore per supporto tecnico.
6. Questo sensore è adatto per il montaggio a soffitto. In caso di montaggio a parete, la distanza di rilevamento delle microonde aumenterà notevolmente, il che potrebbe causare il fenomeno che le microonde attraversano il muro o non spengono la lampada. Si prega di regolare la sensibilità del 50%. Se il 50% non può essere utilizzato, evitare il montaggio a parete o contattare il produttore per supporto tecnico.
7. A causa del miglioramento continuo, i contenuti di queste istruzioni potrebbero essere modificati senza preavviso.
8. Driver PWM diversi, bassa luminosità diversa. La soglia di luce diurna è misurata in un ambiente soleggiato senza ombre e riflessione diffusa della luce ambientale. Il livello di lux ambientale potrebbe essere diverso in ambienti, condizioni meteorologiche, climi, ore del giorno e stagioni diverse.
9. La distanza di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc.
10. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
11. Questo prodotto deve essere utilizzato con un alimentatore DC stabilizzato in tensione la cui tensione di ingresso sia stabile e il fattore di ripple sia basso (fattore di ripple inferiore a 100mV; corrente di carico maggiore di 25mA).
12. Quando si installa in un nuovo ambiente, installare e testare almeno 5 pezzi di prodotto prima dell'installazione di massa.
