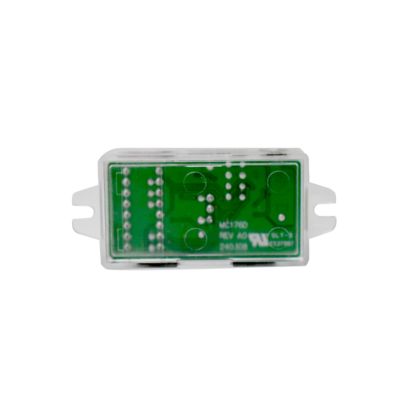

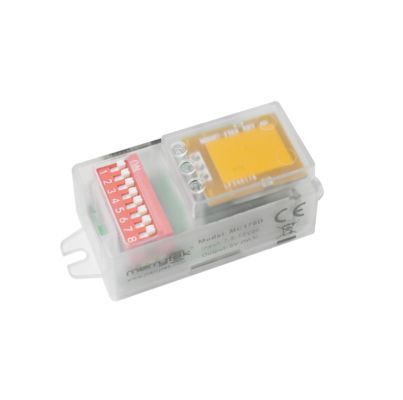

Sensore di movimento a microonde dimmerabile DC, telecomando disponibile, funzione priorità luce diurna MC176D 99
| Luogo di origine | Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MC176D99 |
| Quantità di ordine minimo | 100pcs |
| Prezzo | Negoziabile |
| Imballaggi particolari | Taschino a bolla + parete divisoria + scatola esterna (K=A) |
| Tempi di consegna | entro 5 giorni lavorativi per il campione e il piccolo ordine; entro 3-4 settimane per l'ordine in m |
| Termini di pagamento | T/T, Western Union |
| Capacità di alimentazione | 10,000pcs al mese |
Dettagli
| Tensione nominale | 7,5-13 V CC | Corrente di lavoro | 16±2mA |
|---|---|---|---|
| Segnale di uscita | Segnale di regolazione PWM 5 V | Frequenza di lavoro | 50,8 GHz ± 75 MHz, banda ISM |
| Altezza di installazione | 3 m (massimo 6 m) | Temperatura di lavoro | -25°C a 60°C |
| Tutta la vita | 5 anni di garanzia@TA | ||
| Evidenziare | Sensore di movimento a microonde DC dimmabile,sensore di movimento a microonde con telecomando,Sensore di movimento a microonde con priorità di luce diurna |
||
Descrizione di prodotto
Sensore di movimento a microonde dimmerabile DC
Controllo remoto disponibile, funzione priorità luce diurna
Sensore DC a microonde per movimento con funzione di raccolta luce diurna e capacità di controllo remoto.
Caratteristiche del prodotto
- Ingresso 7.5-13VDC, alimentazione DC corrispondente o con 12VDC
- Alimentazione driver LED per uscita di alimentazione ausiliaria
- Segnale PWM di dimmerazione 5V, dimmerazione a 3 o 2 livelli
- Tutte le impostazioni dei parametri del sensore di movimento tramite telecomando e DIP
- Modulo antenna a bassa impedenza con design a colonna guida luce di piccole dimensioni, può ridurre l'apertura della scheda luminosa
- Funzione priorità luce diurna
Parametri tecnici
| Ingresso | |
|---|---|
| Tensione nominale | 7.5-13VDC |
| Corrente di lavoro | 16±2mA |
| Tensione di ripple | < 100mVp-p |
| Uscita | |
| Segnale di uscita | Segnale PWM di dimmerazione 5V |
| Sensore di luce diurna | |
| Soglia luce diurna | 5Lux/15Lux/50Lux/Disabilitato |
| Priorità luce diurna | ACCESO | SPENTO |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Livello di dimmerazione | 25% |
Parametri di rilevamento
| Frequenza di lavoro | 5.8GHz ±75MHz, banda ISM |
| Potenza di trasmissione | 1mW Max. |
| Area di rilevamento | 100%/75%/50%/25% |
| Tempo di mantenimento | 5s/90s/3min/10min |
| Periodo di stand-by | 0s/30s/10min/+∞ |
| Raggio di rilevamento | Installazione a soffitto 3m di altezza: r≥4m@0.3m/s, r≥2.5m@1m/s; Installazione orizzontale 2m di altezza: r≥8m@0.3m/s, r≥4m@1m/s |
| Altezza di installazione | 3m (6m Max) |
Specifiche ambientali
| Temperatura di lavoro | Integrato: -25~60℃ |
| Temperatura di stoccaggio | -40℃...80℃, umidità ≤85% (senza condensa) |
Certificazioni
| Certificato | CE, RED (In attesa) |
| Requisiti ambientali | Conforme ai requisiti RoHS 2.0, Reach |
| Grado di protezione IP | IP20 |
Specifiche aggiuntive
| Cablaggio | Morsetto a 3 pin da 2.0 mm |
| Requisiti di installazione | installazione integrata |
| Requisiti di imballaggio | Sacchetto a bolle + divisorio + scatola esterna (K=A) |
| Peso netto | 13 ±2g |
| Durata | 5 Anni di garanzia@Ta |
Descrizione della funzione
| MC176D 99 | Funzione |
|---|---|
| Funzione ON/OFF | N/A |
| Funzione di dimmerazione a due livelli | Periodo di stand-by impostato su "+∞" |
| Funzione di dimmerazione a tre livelli | Periodo di stand-by impostato su "30S/10min" |
| Raccolta luce diurna | N/A |
| Priorità luce diurna | Periodo di stand-by impostato su "+∞" |
Diagrammi operativi
Funzione ON/OFF (impostare il periodo di stand-by su "0s")
Funzione di dimmerazione a 2 livelli (impostare il periodo di stand-by su "+∞")
Funzione di dimmerazione a 3 livelli (periodo di stand-by impostato su "10S/1min/3min/5min/10min/30min")
Priorità luce diurna
Diagrammi del prodotto
Dimensioni (mm)
Schema di cablaggio
Diagramma funzionale
Impostazioni interruttori DIP
| Area di rilevamento | Tempo di mantenimento | Sensore di luce diurna | Periodo di stand-by |
|---|---|---|---|
| ① ON ON 100% | ON ON 5S | ON ON 5Lux 15Lux | ON ON 0S |
| ② - ON 75% | - ON 90S | - ON 15Lux 50Lux | - ON 30S |
| ③ ON - 50% | ON - 3min | ON - 50Lux 100Lux | ON - 10min |
| ④ - - 25% | - - 10min | - - Disabilitato - | - - +∞ |
Diagramma di radiazione
Telecomando MH10
Inizializzazione
Il sensore accenderà la luce al 100% di luminosità per la prima volta e la spegnerà dopo 10 secondi. Durante il periodo di inizializzazione, non verrà rilevato alcun segnale di movimento esterno.
Impostazioni predefinite
Sensibilità: 100% Tempo di mantenimento: 5s Sensore luce diurna: Disabilitato; Periodo di stand-by: 0S; Livello di dimmerazione stand-by: 25%
Avviso di applicazione
- Il sensore deve essere installato da un elettricista professionista. Si prega di interrompere l'alimentazione prima di installare, cablare, modificare le impostazioni dell'interruttore DIP, ecc.
- La distanza di rilevamento è correlata a fattori quali la velocità di movimento dell'oggetto in movimento, le dimensioni dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione, se l'ambiente di installazione è aperto e il materiale del riflettore.
- Quando il sensore a microonde è installato a parete, la distanza di rilevamento aumenterà notevolmente rispetto a quando è installato a soffitto.
- I parametri del sensore potrebbero dover essere riconfigurati in diversi ambienti di installazione, fare riferimento alle istruzioni seguenti o contattare il produttore.
- Questo sensore è solo per uso interno, vento e pioggia all'aperto e oggetti in movimento circostanti causeranno attivazioni errate.
- L'altezza di installazione del prodotto sensore non può superare i 6 metri, e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere superiore a 3 metri.
- Quando il sensore è installato in una lampada metallica, su una superficie riflettente metallica o in un ambiente chiuso e stretto, le microonde si rifletteranno più volte e causeranno attivazioni errate.
- Assicurarsi che non ci siano segnali di movimento come ventilatori, motori DC, tubi di scarico, prese d'aria, ecc. intorno al sensore, altrimenti il sensore potrebbe causare attivazioni errate.
- Le microonde non possono penetrare il metallo, evitare di installare in lampade metalliche chiuse o semi-chiuse, e non ci devono essere metalli o vetri che bloccano il prodotto.
- Sensore con diversi driver PWM / 0-10V, l'effetto di luce bassa potrebbe essere diverso.
- Deve essere utilizzata un'alimentazione stabilizzata DC con tensione di uscita stabile e basso coefficiente di ripple. Il ripple dell'alimentazione deve essere inferiore a 100mV; la corrente di carico deve essere superiore a 25mA.
- Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso.
