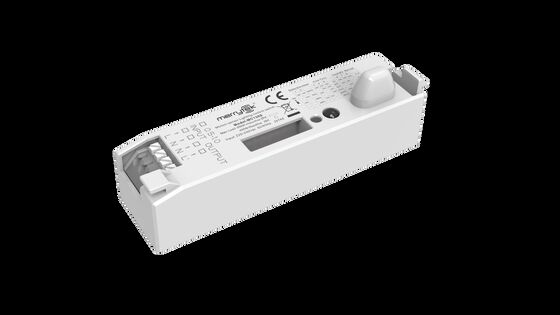

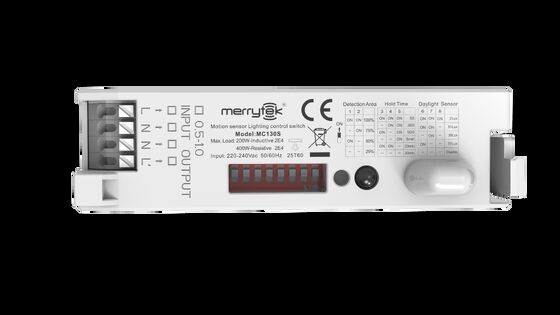

Sensore di movimento AC ON/OFF, compatibile con la luce triproof MC130
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, RED, UKCA, SAA, CB |
| Numero di modello | MC130 |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negoziabile |
| Imballaggi particolari | Borsa a bolle + cartone + cartone(K=A) |
| Tempi di consegna | 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito. |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000 pezzi/mese |
Dettagli
| Tensione nominale | 220-240VAC 50/60Hz | Alimentazione in stand-by | ≤0,5 W |
|---|---|---|---|
| Controllo dell'uscita | ON-OFF | Frequenza operativa | Banda d'onda ISM da 5,8 GHz ±75 MHz. |
| Temperatura operativa | -25~60°C | Tutta la vita | 5 anni di garanzia @Ta |
| Evidenziare | luce di soffitto per sensori di movimento a microonde,luce del sensore di movimento a strisce lunga,sensore di movimento triproof compatibile con la luce |
||
Descrizione di prodotto
Sensore di movimento a microonde AC ON/OFF per striscia lunga a soffitto
Compatibile con luce Tri-proof
Caratteristiche del prodotto
- Antenna brevettata Mini Coupling DiPole per plafoniera
- Adatto per vassoio LED metallico integrato senza falsi scatti
- Dimensioni compatte, non influenzano la distribuzione della luce
- Basso lobo laterale, nessun falso scatto nello spazio di riflessione metallica
- Bassa potenza di trasmissione, sicura per l'uomo
- I dati del sensore possono essere impostati tramite interruttore DIP e telecomando
- Non influenzato da temperatura, umidità, rumore, polvere, ecc.
Parametri tecnici
Ingresso
| Tensione nominale | 220-240VAC 50/60Hz |
| Potenza in standby | ≤0.5W |
| Test di sovratensione | L--N: 1kV |
Uscita
| Controllo uscita | ON-OFF |
| Capacità di carico | 200W (induttivo/LED); 400W (resistivo) |
| Capacità di sovratensione max. | Relè 10A: 30A (50% Ipeak, larghezza impulso =200us, 230Vac pieno carico, avvio a freddo) |
Parametri del sensore
| Frequenza operativa | 5.8 GHz ±75MHz, banda ISM |
| Potenza di trasmissione | 1mW Max. |
| Raggio di rilevamento | r≥3m @ montaggio a soffitto, r≥8m @ montaggio a parete (Velocità di movimento: 1m/s, 100% sensibilità, persona alta 165cm) |
| Altezza di montaggio | 2.5-5m (montaggio a soffitto), 2-3m (montaggio a parete) |
Ambiente
| Temperatura operativa | -25~60°C |
| Temperatura di stoccaggio | -40°C~80°C, Umidità: ≤85% (senza condensa) |
Certificazioni e standard
| Certificato | CE, RED, UKCA, SAA, CB |
| Requisiti ambientali | Conforme a RoHS 2.0, Reach |
| Grado di protezione IP | IP20 |
Altre specifiche
| Cablaggio | Morsettiera a pressione, cablaggio 0.5-0.75mm² |
| Installazione | Integrato |
| Confezione | Sacchetto a bolle + Divisorio + Cartone (K=A) |
| Peso netto | 36g±3g |
| Durata | Garanzia 5 anni |
Panoramica delle funzioni
| Funzione | Descrizione |
|---|---|
| Funzione ON-OFF | Impostando il sensore di luce diurna su "disabilitato" o la luminosità ambientale è inferiore al valore preimpostato del sensore di luce diurna, quando rileva segnali di movimento il sensore inizia a funzionare e la luce si accende. Al termine del tempo di mantenimento, la luce si spegne. |
| Dimmerazione a 2 stadi | N/A |
| Dimmerazione a 3 stadi | N/A |
| Raccolta luce diurna | N/A |
| Priorità luce diurna | N/A |
Informazioni sul prodotto
Schema di cablaggio e funzione
Il sensore è progettato per collegare un solo carico. Il collegamento di più di un carico può danneggiare il sensore.
Istruzioni di installazione
Consigliato per l'uso su plafoniere
Installazione a vite
Installazione a scatto
Nota: Verificare il metodo di installazione del sensore con Merrytek prima di progettare qualsiasi apparecchio di illuminazione.
Dimensioni di taglio
Inizializzazione e impostazioni predefinite
Inizializzazione
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne in 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
Impostazione predefinita
Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilitato
Avviso di applicazione
- Il sensore deve essere installato da un elettricista professionista. Spegnere l'alimentazione prima di installare, cablare o impostare gli interruttori DIP.
- Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi sopra il prodotto. Se l'antenna deve attraversare una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
- L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente aperto interno.
- Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Ambienti e climi diversi causano valori di luminosità diversi misurati dal sensore di luce diurna.
- La distanza di installazione tra i sensori è raccomandata essere superiore a 2m, e la distanza di installazione tra i sensori e i router è raccomandata essere superiore a 2m.
- Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio LED, ecc. La distanza tra l'antenna del sensore e i materiali circostanti deve essere superiore a 5mm. Non devono esserci metalli o piste PCB vicino all'antenna del sensore, sopra o sotto di essa. Lo spessore consigliato della copertura è di 2mm, e mantenere la distanza tra l'antenna del sensore e la copertura superiore a 3.2mm.
- I segnali di vibrazione saranno considerati segnali di movimento per attivare il sensore. L'installazione del sensore deve essere lontana da oggetti che vibrano a lungo, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di macchine di scarico fumi, ventilatori oscillanti, ecc. Animali domestici nell'area di rilevamento possono causare falsi scatti.
- La superficie dell'antenna del modulo a microonde deve essere lontana dall'ingresso AC, dall'uscita DC, dal ponte raddrizzatore, dal trasformatore, dal tubo di commutazione e da altri dispositivi ad alta potenza per evitare che segnali ad alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
- Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare falsi scatti.
