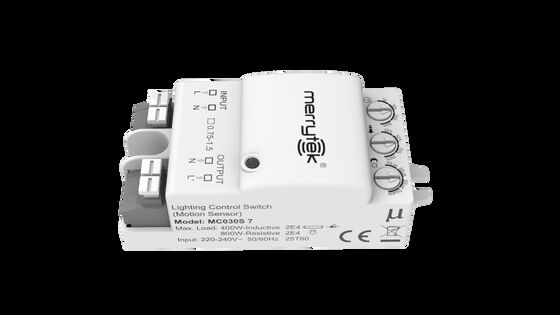

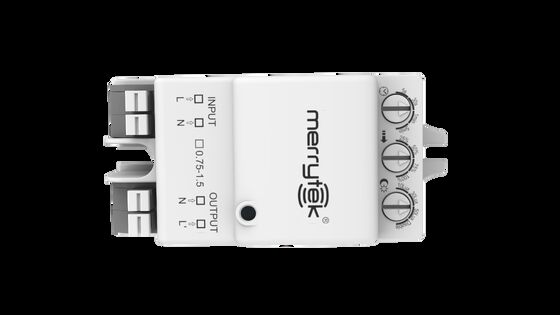

Sensore di movimento ON/OFF per microonde, impostazione interruttore rotativo, con basso consumo in stand-by MC030S 7

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE, RED
Numero di modello MC030S7
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Borsa a bolle + cartone + cartone(K=A)
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Intervallo di tensione 110-240 VCA 50/60 Hz Controllo dell'uscita ON-OFF
Frequenza operativa Banda d'onda ISM da 5,8 GHz ±75 MHz. Altezza di montaggio 3 m (montaggio a soffitto), 6 m massimo）
Temperatura operativa -25~60°C Tutta la vita 5 anni di garanzia @Ta
Evidenziare

sensore di movimento a microonde con interruttore rotativo

,

sensore di movimento a microonde a bassa potenza

,

sensore di movimento a microonde ON OFF
Lasciate un messaggio
Descrizione di prodotto
Sensore di movimento microonde ON/OFF, impostazione interruttore rotativo, con basso consumo in stand-by
Caratteristiche del prodotto
  • Conforme ai nuovi standard ERP con basso consumo in stand-by
  • Banda di frequenza ISM microonde 5.8GHz senza licenza; ordini all'ingrosso conformi all'approvazione RED & TUV
  • Design compatto, può essere integrato nella maggior parte degli apparecchi di illuminazione
  • Funzionamento semplice: regolare gli interruttori rotativi per modificare l'area di rilevamento, il tempo di mantenimento, il sensore di luce diurna e altri parametri
  • Terminali di ingresso e uscita per un collegamento conveniente
  • Garanzia di cinque anni
Parametri tecnici
Ingresso
Intervallo di tensione 110-240VAC 50/60Hz
Potenza in stand-by ≤0.1W
Test di sovratensione L--N: 4kV
Uscita
Controllo uscita ON-OFF
Capacità di carico 200W@230Vac(Induttivo/LED); 400W@230Vac(Resistivo)
400W@230Vac(Induttivo/LED); 800W@230Vac(Resistivo)
Capacità massima di sovratensione 30A (50% Ipeak, twidth =500us, 230Vac pieno carico, avviamento a freddo)
60A (50% Ipeak, twidth =200us, 230Vac, pieno carico, avviamento a freddo)
Parametri del sensore
Frequenza operativa 5.8 GHz ±75MHz, banda ISM
Potenza di trasmissione 1mW Max.
Tempo di mantenimento 5s/30s/1min/5min tramite interruttore rotativo
Area di rilevamento 100%/75%/50%/25% tramite interruttore rotativo
Sensore di luce diurna 10Lux/30Lux/50Lux/Disabilitato (Diffusione) tramite interruttore rotativo
Raggio di rilevamento Installazione a soffitto altezza 3m: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m
Condizione di test: impostazione prodotto 100% sensibilità, spazio aperto interno 60□
Altezza di montaggio 3m (montaggio a soffitto), 6m Max
Ambiente
Temperatura operativa -25~60°C
Temperatura di stoccaggio -40℃~80℃, Umidità: ≤85%(Non condensante)
Temperatura massima del guscio (Tc) 80℃
Standard di certificazione
Certificato CE, RED
Requisito ambientale Conforme a RoHS 2.0, Reach
Grado di protezione IP IP20
Categoria prodotto Classe II
Altro
Cablaggio Blocco terminali a pressione, cablaggio 0.75-1.5 mm²
Installazione Integrato
Pacchetto Sacchetto a bolle + Divisorio + Cartone(K=A)
Peso netto 37.8±3g
Durata Garanzia 5 anni @Ta
Funzioni
✓ Funzione ON-OFF Impostando il sensore di luce diurna su "disabilitato" o la luminosità ambientale è inferiore al valore preimpostato del sensore di luce diurna, quando rileva segnali di movimento il sensore inizia a funzionare e la luce si accende. Al termine del tempo di mantenimento, la luce si spegne.
○ Dimmerazione a 2 stadi N/A
○ Dimmerazione a 3 stadi N/A
○ Raccolta luce diurna N/A
○ Priorità luce diurna N/A
○ Alta-bassa sensibilità N/A
○ Raggruppamento N/A
Informazioni sul prodotto
Nota: Il sensore è progettato per collegare un solo carico. Il collegamento di più carichi può danneggiare il sensore.
Intervallo di rilevamento
Microwave sensor detection range diagram showing coverage area
Impostazione DIP Switch
Inizializzazione

Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne dopo 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.

Impostazione predefinita

Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore di luce diurna: Disabilitato

Avviso di applicazione
  • Il sensore deve essere installato da un elettricista professionista. Spegnere l'alimentazione prima di installare, cablare o impostare gli interruttori DIP.
  • Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi sopra il prodotto. Se l'antenna deve attraversare una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
  • La distanza di installazione tra i sensori è raccomandata essere maggiore di 2m. Tenerlo lontano da dispositivi wireless come interruttori e router, e la distanza di installazione tra sensori e router è raccomandata essere maggiore di 2m. La superficie dell'antenna del sensore a microonde dovrebbe essere lontana dall'ingresso AC e dall'uscita DC per evitare che segnali a bassa/alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
  • L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente aperto interno.
  • Questo modello è adatto per l'installazione a soffitto. Se si utilizza l'installazione a parete, l'area di rilevamento del sensore a microonde aumenta notevolmente e potrebbe causare il fenomeno della penetrazione delle microonde attraverso il muro o la luce che non si spegne. Pertanto, regolare la sensibilità al 10%. Se la sensibilità del 10% non può essere utilizzata, evitare l'installazione a parete o chiedere supporto tecnico al produttore.
  • Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Ambienti e climi diversi causano valori di luminosità diversi misurati dal sensore di luce diurna.
  • Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio LED, ecc. La distanza tra l'antenna del sensore e i materiali circostanti dovrebbe essere maggiore di 5 mm. Non dovrebbero esserci tracce metalliche o PCB vicino all'antenna del sensore, sopra o sotto di essa. Lo spessore consigliato della copertura è di 2 mm e mantenere la distanza tra l'antenna del sensore e la copertura superiore a 3,2 mm.
  • I segnali di vibrazione saranno considerati segnali di movimento per attivare il sensore. L'installazione del sensore dovrebbe essere lontana da oggetti che vibrano a lungo, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di macchine per l'estrazione di fumi, ventilatori oscillanti, ecc. Animali domestici nell'area di rilevamento possono causare falsi scatti.
  • La superficie dell'antenna del modulo a microonde dovrebbe essere lontana dall'ingresso AC, dall'uscita DC, dal ponte raddrizzatore, dal trasformatore, dal tubo di commutazione e da altri dispositivi ad alta potenza per evitare che segnali ad alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
  • Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare falsi scatti. Quando il sensore è installato in una lampada metallica, una superficie riflettente metallica o un piccolo ambiente chiuso, le microonde si rifletteranno molte volte e causeranno falsi scatti, si prega di ridurre la sensibilità o chiedere supporto tecnico al produttore.
  • Quando la temperatura ambiente supera gli 80°C, potrebbe essere attivata la protezione da sovratemperatura (recupero automatico dopo il raffreddamento).
  • Per il nuovo ambiente di installazione, si consiglia di testare 5 campioni prima dell'installazione.
