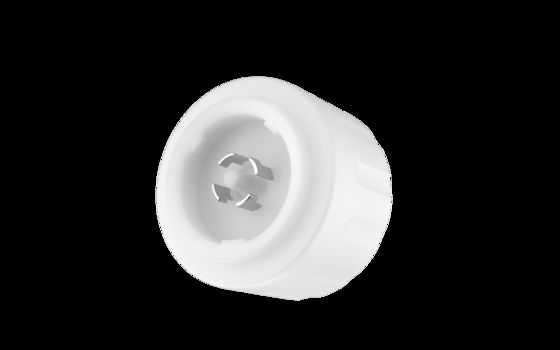

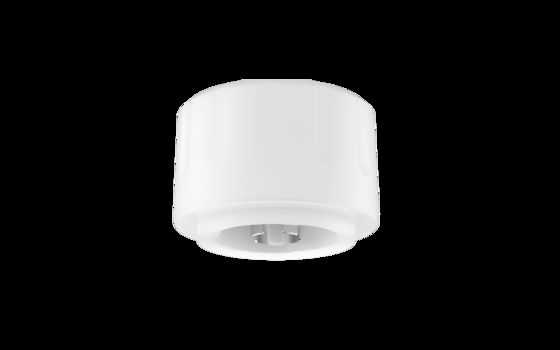

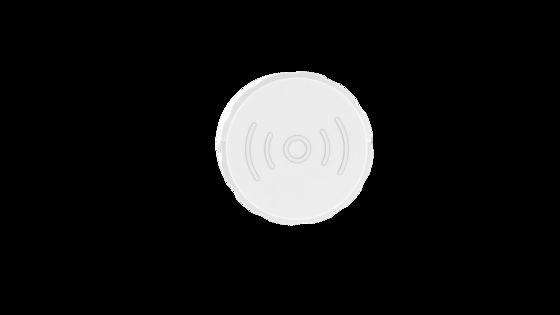

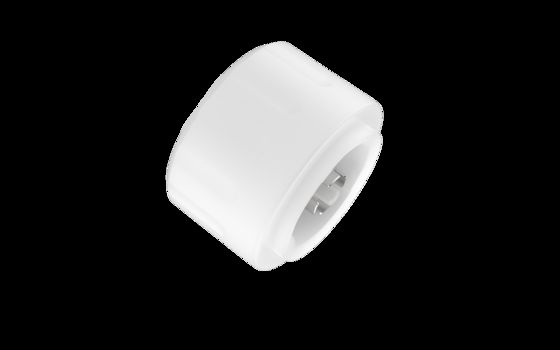

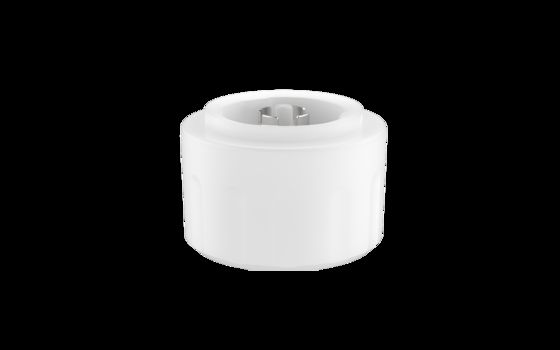

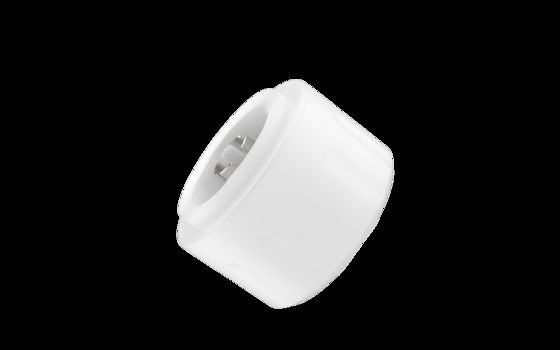

Sensore Zhaga 18 High Bay, Funzione Priorità Luce Diurna Con Altezza Massima Di Montaggio Di 15m MC079D 99 Z1
| Luogo di origine | Shenzhen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | RED |
| Numero di modello | MC079D99Z1 |
| Quantità di ordine minimo | 100pcs |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartone + Cartone ((K=A) |
| Tempi di consegna | 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito. |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000 pezzi/mese |
Dettagli
| Tensione nominale | 11-15 V CC | Segnale di uscita | Segnale di dimme di Dimming 0-10VDC |
|---|---|---|---|
| Frequenza di lavoro | 50,8 GHz ± 75 MHz, banda ISM | Altezza di installazione | 12 m (massimo 15 m) |
| Grado di protezione IP | IP65 | Tutta la vita | 5 anni di garanzia @Ta |
| Evidenziare | Zhaga book 18 sensore di alta baia,sensore di movimento a microonde con priorità di luce diurna,sensore di alta baia altezza di montaggio 15 m |
||
Descrizione di prodotto
Sensore Zhaga Book 18 High Bay
Funzione Priorità Luce Diurna Con Altezza Massima Di Montaggio Di 15m
Caratteristiche Del Prodotto
- Antenna planare brevettata a bassa impedenza; Alto guadagno
- Base Zhaga Book 18 abbinata, design plug-in
- Altezza massima di installazione 15m, adatta per la maggior parte dei magazzini
- Con mini sensore rilevatore, adatto per luci high bay
- Bassa potenza di trasmissione, nessun danno all'uomo
- Supporta il telecomando per regolare i parametri
- Nuova antenna sensore dal design brevettato con due modalità di rilevamento: rilevamento ad alta sensibilità e rilevamento di immunità alle interferenze (adatto per ambienti di installazione con molte superfici riflettenti metalliche)
- Non influenzato da temperatura, umidità, rumore, polvere ecc.
Parametri Tecnici
| Ingresso | |
|---|---|
| Tensione nominale | 11-15VDC |
| Corrente di lavoro | 25±3mA |
| Tensione di ripple | <100mVp-p |
| Uscita | |
| Segnale di uscita | Segnale di dimmerazione 0-10VDC |
| Parametri del sensore | |
| Frequenza di lavoro | 5.8GHz ±75MHz, banda ISM |
| Potenza di trasmissione | 3mW Max. |
| Priorità luce diurna | Accensione: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux Spegnimento: 150Lux/200Lux/300Lux |
| Livello DIM in standby | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V) |
| Raggio di rilevamento (raggio) | Installazione a soffitto altezza 12m: 0.3m/s≥4m, 1m/s≥3m; Condizioni di prova: il prodotto è impostato al 100% di sensibilità |
| Altezza di installazione | 12m (15m Max) |
| Angolo del fascio 3dB | 82°sul piano XZ 95°sul piano YZ |
| Ambiente | |
| Temperatura di lavoro | -25~60℃ |
| Temperatura di stoccaggio | -40℃~80℃, umidità ≤85% (senza condensa) |
| Standard di certificazione | |
| Certificato | RED |
| Requisiti ambientali | Conforme ai requisiti RoHS 2.0, Reach |
| Grado di protezione IP | IP65 |
| Altro | |
| Cablaggio | Connettore Zhaga Book 18 |
| Requisiti di installazione | installazione integrata |
| Requisiti di imballaggio | Cartone + Divisorio (K=A) |
| Peso netto | 40±3g |
| Durata | 5 anni di garanzia @Ta |
Funzioni
| Funzione ON-OFF | Periodo di standby impostato su "0s" |
| Dimmerazione a 2 stadi | Periodo di standby impostato su "+∞" |
| Dimmerazione a 3 stadi | Periodo di standby impostato su "10s/1min/3min/5min/10min/30min" |
| Priorità luce diurna | Premere da remoto la modalità DH e il sensore di luce diurna impostato su "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Raccolta luce diurna | N/A |
Informazioni sul prodotto
- Dimensioni (Unità:mm)
- Cablaggio, Funzione
Istruzioni di installazione
Nota: Durante l'installazione, prestare attenzione che il piano dell'antenna a microonde non sia coperto da metallo.
Raggio di rilevamento
Telecomando
Inizializzazione
- Funzione interruttore / Funzione di dimmerazione a 3 stadi: la luce si accenderà al 100% di luminosità tramite il sensore di alimentazione iniziale e si spegnerà dopo 10 secondi. Durante l'inizializzazione, non verrà rilevato alcun segnale di movimento esterno.
- Funzione di dimmerazione a due stadi: la luce si accenderà al 100% di luminosità tramite il sensore di alimentazione iniziale e passerà a bassa luminosità dopo 10 secondi (luminosità impostata dal livello di dimmerazione in standby). Durante l'inizializzazione, non verrà rilevato alcun segnale di movimento esterno.
Impostazione predefinita
- Il sensore deve essere installato da un elettricista professionista. Spegnere l'alimentazione prima dell'installazione e del cablaggio.
- Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi sopra il prodotto. Se l'antenna deve attraversare una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
- L'area di rilevamento è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
- La distanza di rilevamento del sensore nell'installazione a parete sarà notevolmente aumentata rispetto a quella nell'installazione a soffitto. Se si utilizza l'installazione a parete, ridurre la sensibilità o contattarci per confermare le impostazioni di utilizzo. Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Ambienti e climi diversi causano valori di luminosità diversi misurati dal sensore di luce diurna.
- I parametri del sensore potrebbero dover essere riconfigurati in diversi ambienti di installazione, fare riferimento alle seguenti istruzioni o contattare il produttore.
- Si raccomanda che la distanza di installazione tra i sensori sia superiore a 3 m e la distanza di installazione tra i sensori e i router sia superiore a 2 m.
- L'altezza di installazione del prodotto sensore non può superare i 15 metri, e l'altezza ottimale è di 12 metri.
- Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare falsi scatti.
- I segnali di vibrazione saranno considerati segnali di movimento per attivare il sensore. L'installazione del sensore dovrebbe essere lontana da oggetti che vibrano a lungo, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di macchine di scarico fumi, ventilatori oscillanti, ecc. Animali domestici nell'area di rilevamento possono causare falsi scatti.
- La superficie dell'antenna del modulo a microonde dovrebbe essere lontana dall'ingresso AC, dall'uscita DC, dal ponte raddrizzatore, dal trasformatore, dal tubo di commutazione e da altri dispositivi ad alta potenza per evitare che segnali ad alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
- Sensore con diversi driver 0-10V, l'effetto di bassa luminosità potrebbe essere diverso.
- Deve essere utilizzata un'alimentazione stabilizzata DC con tensione di uscita stabile e basso coefficiente di ripple. Il ripple dell'alimentazione deve essere inferiore a 100mV; la corrente di carico deve essere superiore a 50 mA.
- Per il nuovo ambiente di installazione, si consiglia di installare e testare prima 5 prototipi prima dell'installazione in serie.
