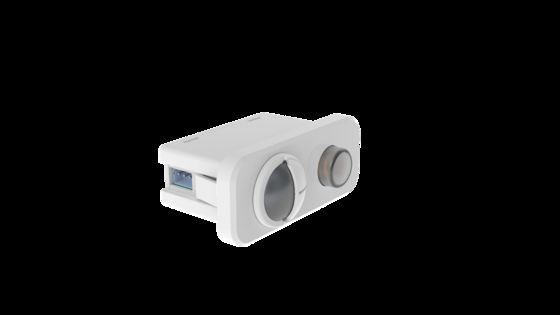

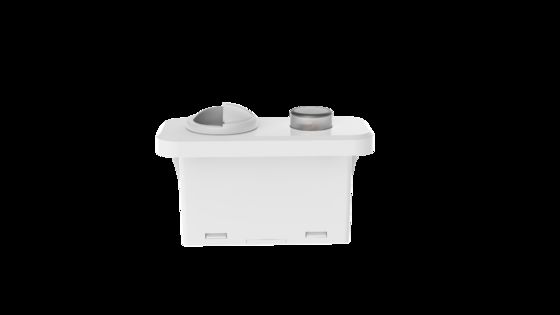

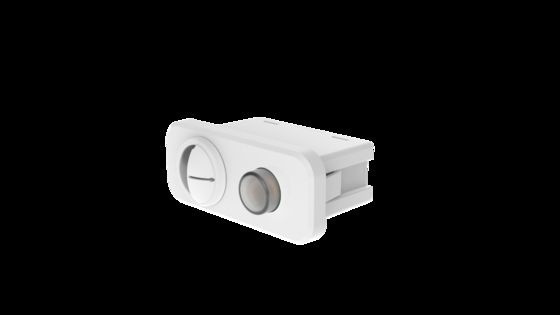

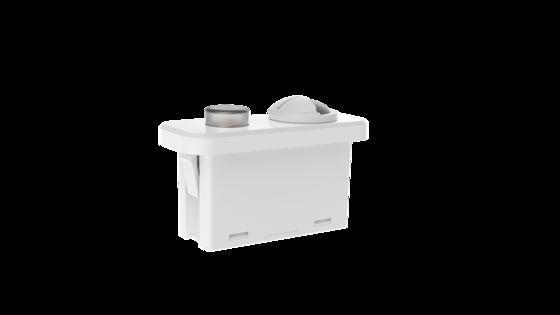

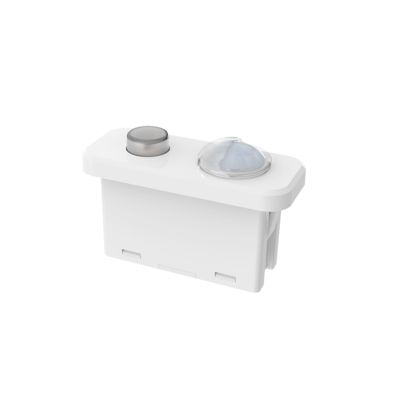

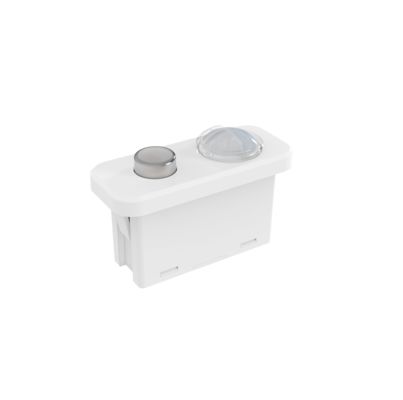

Sensore di movimento PIR wireless 2.4G, raggruppamento, dimmerazione 0-10V, installazione Zhaga book20 MC182D IR B

[Prodotto Caratteristiche]

• Sensore di presenza integrato, interfaccia standard Zhaga20
• Adotta la tecnologia di rilevamento del movimento PIR, supporta un'altezza di installazione massima di 4 m
• Garanzia del prodotto di 5 anni
• Funzione sensore di movimento e luce diurna
• Applicabile per uffici, aule dove è richiesto il rilevamento del movimento
• Rete di raggruppamento tramite wireless a 2,4 G, nessuna necessità di accoppiamento o gateway.
• Uscita 0-10V dimmerabile, funzione dimmer a 2/3 livelli.
• Tutti i parametri del sensore possono essere impostati tramite telecomando.

[Parametri]

[Descrizione funzione]

[Diagramma]

• Dimensioni (unità: mm)

• Funzione

• Cablaggio

• Istruzioni di installazione

[Rilevamento Area]

[Telecomando]MH15

MH17

[Inizializzazione]

Dopo l'accensione, il sensore accende automaticamente la luce con luminosità al 100% ed esegue l'autodiagnosi per 45-60 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti. Entra in modalità di rilevamento dopo l'inizializzazione e, durante questa fase, la lampada rimane al 100% di luminosità.

[Impostazione di fabbrica]

Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore di luce diurna: Disabilitato, Periodo di standby: 0s, Livello di dimmerazione in standby: 10%

[Avviso di applicazione]

• Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare e modificare i parametri.
• Il sensore PIR non può penetrare alcun materiale, assicurarsi che non ci siano ostacoli tra il sensore e le persone/oggetti in movimento.
• Il sensore potrebbe avere difficoltà a rilevare persone se indossano abiti pesanti in pieno inverno.
• I segnali di calore saranno considerati segnali di movimento per attivare il sensore. Evitare di puntare il sensore verso condizionatori d'aria o altre fonti di calore.
• Il sensore è solo per uso interno. La luce solare esterna potrebbe influenzare il rilevamento del sensore.
• A causa del miglioramento continuo, il contenuto di queste istruzioni potrebbe essere modificato senza preavviso.
• Le prestazioni di dimmerazione potrebbero essere diverse quando si lavora con diversi driver 0-10V.
• La soglia di luce diurna viene misurata in un ambiente soleggiato senza ombre e riflessione diffusa della luce ambientale. Il livello di lux ambientale potrebbe essere diverso in ambienti, condizioni meteorologiche, climi, orari e stagioni diversi.
• La distanza di rilevamento è correlata all'altezza delle persone, all'altezza di montaggio, all'angolo di montaggio, alla temperatura dell'ambiente di lavoro, ecc. Quando la temperatura ambiente si avvicina all'intervallo di temperatura del corpo umano (36°C-37°C/96,8-98,6°F), il rilevamento del movimento PIR si indebolirà significativamente o non risponderà. Quando la temperatura ambiente o la temperatura del pannello LED è superiore a 55°C/131°F, potrebbero verificarsi attivazioni errate, provare a ridurre la sensibilità di rilevamento per migliorare. Se persistono attivazioni errate, il sensore PIR non dovrebbe essere adatto all'uso nello spazio.
• L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
• Questo prodotto deve essere utilizzato con un alimentatore DC a tensione stabilizzata la cui tensione di ingresso sia stabile e il fattore di ripple sia basso (fattore di ripple inferiore a 100 mV; corrente di carico superiore a 25 mA).Quando si installa in un nuovo ambiente, installare e testare almeno 5 prodotti prima dell'installazione di massa.
• Il PIR è un sensore a infrarossi piroelettrico che rileva i cambiamenti nei raggi infrarossi. Si prega di prestare attenzione ai seguenti aspetti durante l'uso effettivo, come: il rilevamento di fonti di calore diverse dal corpo umano, la temperatura della fonte di calore non cambia o la fonte di calore non si muove, e altri fattori ambientali correlati e violazioni del principio di applicazione del PIR.
• Quando si rilevano fonti di calore diverse dal corpo umano a causa dei seguenti fenomeni, il PIR potrebbe essere attivato erroneamente.
•       1. Quando piccoli animali entrano nell'area di rilevamento

      2. Quando i raggi infrarossi lontani della luce solare, dei fari delle auto, delle lampade a incandescenza, ecc. sono esposti direttamente al sensore

      3. Quando la temperatura nell'area di rilevamento cambia drasticamente a causa di aria calda, aria fredda da attrezzature di serre fredde, vapore acqueo da umidificatori, ecc.

Quando si rilevano fonti di calore a causa dei seguenti fenomeni, il PIR potrebbe non attivarsi

•      1. Quando ci sono sostanze come vetro e acrilico che bloccano la trasmissione dei raggi infrarossi lontani tra il sensore e l'oggetto di rilevamento.

     2. La fonte di calore all'interno dell'area di rilevamento si muove poco o si muove ad alta velocità.
