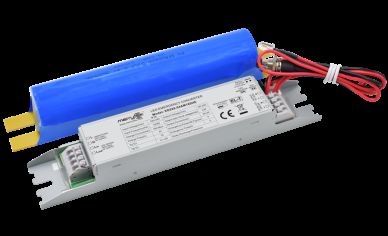

Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc

  • Self-check 2W LED conversion kits with 3 hours duration time and 80-200Vdc output
Luogo di origine Cina
Marca Merrytek
Certificazione CE, UKCA, UN38.3,MSDS
Numero di modello Ke028-02AM180HE
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Confezionato in sacchetto a bolle prima e poi rinforzato con cartone per l'imballaggio esterno
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T o Western Union
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Potenza di emergenza 2W ((Può essere personalizzato)
Tempo di emergenza 180 minuti (può essere personalizzato) Garanzia 5 anni (compresa la batteria)
Voltaggio di uscita di carico 80-200Vdc Temperatura di lavoro 0 ℃ ~ 50 ℃
Valutazione IP IP20 Tipo di batteria LifePO4 6.4V 1800mAh
Evidenziare

2W LED driver di emergenza

,

Kit di conversione LED con garanzia

,

Guida di emergenza a LED 80-200Vdc
Lasciate un messaggio
Descrizione di prodotto
Kit di conversione a LED a 2 W di autocontrollo con durata di 3 ore e uscita 80-200Vdc
Descrizione
  • Fornitore di alimentazione di emergenza LED a potenza costante con un ampio intervallo di tensione di uscita
  • Commutazione del relè di ingresso
  • Alta sicurezza, alte prestazioni, lunga durata della batteria LifePO4
  • Con gestione della batteria
  • Controllo manuale e selezione di autocontrollo
Parametri
Parte di carica KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Voltaggio di ingresso nominale 220-240Vac 50Hz/60Hz
Corrente di ingresso nominale 0.06A Max. @ 230Vac
Corrente di ingresso 10A ((Larghezza=100us 50% di picco))@230Vac ((Avvio a freddo a pieno carico))
Fattore di potenza ≥ 0,5@230Vac
Potenza di ingresso < 4W@230Vac
Corrente di ricarica della batteria 200 mA 200 mA 350 mA 350 mA
Tempo di ricarica della batteria 24 ore al massimo.
Parte di emergenza
Modalità di funzionamento Modalità di emergenza
Tipo di carico LED
Potenza di emergenza 2W. 2.5W. 4W. 5W.
Orario di emergenza 3 ore
Corrente di uscita di carico 25-10mA 31-12mA 50-20mA 57-23mA
Voltaggio di uscita di carico 80-200Vdc
Batteria
LifePO4 (La capacità della batteria soddisfa il tempo di emergenza a 25°C) 6.4V 1.8Ah. 6.4V 1.8Ah. 6.4V 3.6Ah.
Garanzia della batteria Garanzia 5 anni @5~60°C.
Requisiti eccezionali per il conducente
Corrente di sovratensione 8A
Corrente di ingresso 3A Max.
corrente di uscita 2A Max.
Indicazione LED (prova manuale)
Statuto Indicatore
Caricamento Luce verde
Incriminazione Luce verde spenta
Prova della funzione di emergenza
Prova manuale Impostazione di default
Prova automatica Impostabile
Test automatici
Errore/prova/stato Motivo Status dell'indicatore di carica
La batteria è completamente carica e funzionante Uso giornaliero standard verde massiccio
Ricarica della batteria Carica iniziale/Riempimento della batteria Lampeggia verde 1 secondo su 1 secondo fuori
Test automatico 3 ore (ogni 12 mesi) Autotest periodici Verde lampeggiante 3 secondi su 1 secondo fuori
Test automatico 5 minuti (ogni 30 giorni) Autotest periodici Verde lampeggiante 3 secondi su 3 secondi fuori
Errore di prova di durata Non è riuscito il test automatico Rossa lampeggiante 0,5 secondi su 0,5 secondi fuori
Errore del LED Non collegato o danneggiato/difettoso Rosso lampeggiante 2 secondi su - 2 secondi fuori
Batteria disconnessa/ difettosa Non collegato o danneggiato/difettoso rosso massiccio
Protezione di emergenza
Protezione contro la sovraccarica/scarica profonda della batteria - Sì, sì.
Protezione da sovratensione di uscita - Sì, sì.
Protezione contro il sovraccarico di uscita - Sì, sì.
Protezione da cortocircuito di uscita - Sì, sì.
Ambiente operativo
Temperatura/umidità di esercizio 0°C...+50°C, umidità: 20%-75% (senza condensa)
Temperatura/umidità di stoccaggio -5°C-35°C
Caso Max. Temp. Tc 75°C
Sicurezza ed EMC
Resistere alla tensione 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-)
Norma di sicurezza EN 61347-1, 60598-2-22, 61347-2-7, 62034
Norma EMC EN55015, EN61000-3-2, EN61000-3-3
Standard delle batterie UN38.3
Requisiti di protezione ambientale Conforme alla RoHS
Certificazione CE
Altri
Specificità dell'input/output (terminal/conduttore) Terminale della stampa, diametro del filo: 0,5-0,75 mm2
Classificazione IP IP20
Tipo di protezione Classe 2
Tipo di impianto Installazione integrata
Dimensione dell'impianto 146*30*22,5 mm
Requisito di imballaggio Casella bianca+Manuale d'uso+tabellone+cartuccia esterna(K=A)
Peso 75 g (guidatore)
Durata di vita 5 anni @Ta
Nota: tutti i parametri sono sottoposti a prova alla tensione di ingresso 230 Vac, temperatura ambiente 25 °C, salvo diversa indicazione.
Dimensione (unità: mm)
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 0
Dimensione della batteria (unità: mm)
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 1
Fig. A
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 2
Fig. B
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 3
Fig. C
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 4
Fig. D
Diagramma di cablaggio
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 5
O
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 6
Scambio manuale e automatico dei set di prova
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 7
Preparazione del filo
Kit di conversione LED 2W autocontrollati con durata di 3 ore e uscita 80-200Vdc 8
  1. Tipo di filo massello o filioso: 0,5 -0,75 mm2
  2. Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per spingere i pulsanti verso il basso
Test manuale e istruzioni di funzionamento
  1. Prima dell'installazione, impostare il pin corto: Prova manuale.
  2. Collegare il filo secondo il diagramma di cablaggio.
  3. L, N di alimentazione su, interruttore su S1. Poi la luce di carico si accende, la luce di emergenza indicatore del conducente diventa verde, l'alimentazione di emergenza è normale di carica. Spegnere il interruttore S1, e la luce di carico si spegne.
  4. Simulazione di emergenza: accendere, accendere la luce di carico, premere il pulsante ((TEST SWITCH), quindi passare alla modalità di emergenza, la luce di segnale del conducente di emergenza si spegnerà.Rilasciate l' interruttore., la lampada viene alimentata dal driver LED e si accende la luce indicatrice.
Istruzioni di prova e di funzionamento automatiche
  1. Prima dell'installazione, aprire il pin: prova automatica.
  2. Collegare il filo secondo il diagramma di cablaggio, rimuovere l'interruttore di prova del driver di emergenza LED.
  3. Per sostituire la batteria, spegnere l'alimentazione e ri-timare.
Avviso di applicazione della batteria
  1. La batteria deve essere ricaricata e scaricata semestrale nelle normali condizioni di utilizzo.
  2. Non collegare il circuito quando la batteria non è in uso per evitare una sovraccarica della batteria dovuta all'autoconsumo della scheda.
  3. Tenere la batteria lontana dalla fonte di calore durante l'installazione e l'uso e permetterla di essere utilizzata solo in un certo intervallo di temperatura di lavoro.
  4. La batteria deve essere conservata in un ambiente fresco e asciutto.
  5. Dopo la conservazione a lungo termine, la batteria viene riciclata ogni 12 mesi in base alle esigenze.
  6. L'alimentazione AC è spenta, e l'orologio dura per 7 giorni.
