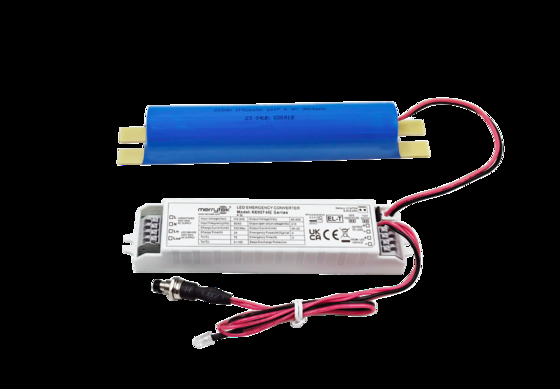

Pacchetto di emergenza LED commutabile 4W 3 ore Autotest e Test Manuale con batteria LifePO4 e garanzia di 5 anni
Luogo di origine | Cina |
---|---|
Marca | Merrytek |
Certificazione | CE, UKCA, UN38.3, MSDS |
Numero di modello | Ke027-04AM180HE |
Quantità di ordine minimo | 100 |
Prezzo | Negoziabile |
Imballaggi particolari | Confezionato in sacchetto a bolle prima e poi rinforzato con cartone per l'imballaggio esterno |
Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di |
Termini di pagamento | T/T o Western Union |
Capacità di alimentazione | 10,000pcs al mese |

Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xTensione di ingresso nominale | 220-240Vac 50Hz /60Hz | Potenza di emergenza | 4W ((Può essere personalizzato) |
---|---|---|---|
Tempo di emergenza | 180 minuti (può essere personalizzato) | Garanzia | 5 anni |
Voltaggio di uscita di carico | 80-200Vdc | Temperatura di lavoro | 0 ℃ ~ 50 ℃ |
Valutazione IP | IP20 | Tipo di batteria | LifePO4 6.4V 3600mAh |
Kit di emergenza LED commutabile 4W 3 ore Self Test & Manual Test con batteria LifePO4 con garanzia di 5 anni
1. Descrizione
1) Alimentatore di emergenza LED a potenza costante con un'ampia gamma di tensione di uscita.
2) Commutazione relè in ingresso.
3) Elevata sicurezza, alte prestazioni, batteria LifePO4 a lunga durata.
4) Con gestione della batteria.
5) Selezione test manuale e test automatico.
2. Parametri
Parte di carica |
KE027 |
02AM180HE |
03AM180HE |
04AM180HE |
05AM180HE |
|
Tensione di ingresso nominale |
220-240Vac 50Hz/60Hz |
|||||
Corrente di ingresso nominale |
0.06A Max. @230Vac |
|||||
Corrente di spunto in ingresso |
10A(Twidth=100uStandard di sicurezza 50% Ipeak )@230Vac(Avvio a freddo a pieno carico) |
|||||
Fattore di potenza |
≥0.Sicurezza@23…+50Vac |
|||||
Potenza in ingresso |
<EN55015, EN61000-3-2, EN61000-3-3W@230Vac |
|||||
Corrente di carica della batteria |
25…+50mA |
250mA |
350mA |
350mA |
||
Tempo di carica della batteria |
24 ore Max. |
|||||
Parte di emergenza |
Modalità operativa |
Modalità di emergenza |
||||
Tipo di carico |
LED |
|||||
Potenza di emergenza |
75W |
2.5W |
4W |
5W |
||
Tempo di emergenza |
4. Schema elettricoore |
|||||
Uscita di caricocorrente |
25-10mA |
31-12mA |
50-20mA |
65-25mA |
||
Tensione di uscita del carico |
80-200Vdc |
|||||
Batteria |
LifePOEN55015, EN61000-3-2, EN61000-3-3 (La capacità della batteria soddisfa il tempo di emergenza a 2535 anni |
6.4V 1.8Ah |
6.4V 1.8Ah |
6.4V 3.6Ah |
6.4V 3.6Ah |
|
Garanzia della batteria |
Garanzia Sicurezza anni @5~603. |
|||||
Requisiti eccezionali del driver |
Corrente di spunto |
8A |
||||
Corrente di ingresso |
4. Schema elettricoA Max. |
|||||
Corrente di uscita |
75A Max. |
|||||
Indicazione LED |
Ricarica |
Luce verde |
||||
Guasto |
Luce verde spenta |
|||||
Test della funzione di emergenza |
Test manuale |
Predefinito |
||||
Test automatico |
Impostabile |
|||||
Test automatico |
Guasto/test / Stato |
Motivo |
Stato dell'indicatore di carica |
|||
La batteria è completamente carica e funzionante |
Uso quotidiano standard |
|
||||
verde fisso |
||||||
Ricarica della batteria |
Carica iniziale/Ricarica della batteria |
|
||||
Verde lampeggiante 1 secondo acceso 1 secondo spento |
||||||
Test automatico 3 ore (ogni 12 mesi) |
Autotest periodico |
|
||||
Verde lampeggiante 3 secondi acceso 1 secondo spento |
||||||
Test automatico 5 minuti (ogni 30 giorni) |
Autotest periodico |
|
||||
Verde lampeggiante 3 secondi acceso 3 secondi spento |
||||||
Guasto del test di durata |
Test automatico fallito |
|
||||
Rosso lampeggiante 0,5 secondi acceso 0,5 secondi spento |
||||||
Guasto LED |
Non collegato o danneggiato/difettoso |
|
||||
Rosso lampeggiante 2 secondi acceso – 2 secondi spento |
||||||
Batteria scollegata/difettosa |
Non collegato o danneggiato/difettoso |
|
||||
rosso fisso |
||||||
Protezione di emergenza |
Protezione da sovraccarico/scarica profonda della batteriaSì |
Ambiente |
||||
Sì Protezione da sovraccarico in uscita |
Ambiente |
|||||
Protezione da cortocircuito in uscita |
Ambiente |
|||||
Funzionamento |
Ambiente |
|||||
Temperatura/umidità di esercizio 0 |
℃ |
…+503umidità:2230VAC75%((driver)Temperatura/umidità di stoccaggio5 anni |
||||
5 |
℃Sicurezza3Max. Temp. della cassa3 |
|||||
75 |
℃Sicurezza3 |
|||||
Tensione di tenuta 3000
|
Vac 5mA 60 |
s(Ingresso “L N” – uscita “SEC+ SEC-)Standard di sicurezza EN61347-1, |
||||
60598-2-22 |
, 61347-2-7℃6203℃Standard EMCEN55015, EN61000-3-2, EN61000-3-3 |
|||||
Batteria |
standard |
|||||
UN38.3Requisiti di protezione ambientale |
Conforme a RoHS |
|||||
Certificazione |
CE |
|||||
Altri |
Ingresso/uscita( |
|||||
terminale |
/cablaggio) specificaPremere il terminale,filo |
diametro: 0.5- 0.75 mm2 Grado IPIP20 |
||||
Tipo di protezione |
Classe 2 |
|||||
Tipo di installazione |
Installazione integrata |
|||||
Dimensione di installazione |
146*30*22.5mm |
|||||
Requisito di imballaggio |
Scatola bianca |
|||||
+ |
Manuale di istruzioniPesotramezza+cartone esterno(K=A)Peso75 |
|||||
g |
(driver) Durata5 anni |
|||||
@Ta |
Note: |
|||||
Tutti i parametri sono testati sulla tensione di ingresso230VAC , temperatura ambiente 25℃, se non diversamente specificato.3. Dimensione (Unità: mm) |
4. Schema elettricoOR
5.
Interruttore Test manuale e Autotest
6. Preparazione dei fili
Tipo di filo solido o intrecciato: 0,5 -0,75 mm2Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per spingere i pulsanti verso il basso
- 7.
- Test manuale e istruzioni per l'uso
1) Prima dell'installazione, impostare il pin corto: Test manuale.2) Collegare il filo secondo lo schema elettrico.
3) L, N alimentazione, accendere S1. Quindi la lampada di carico si accende, la spia dell'alimentatore di emergenza diventerà verde, l'alimentatore di emergenza si caricherà normalmente. Spegnere l'interruttore S1 e la lampada di carico si spegne.
9.
8.
Test automatico
& Istruzioni per l'uso1) Prima dell'installazione, impostare il pin aperto per il test automatico.2) Collegare il filo secondo lo schema elettrico.
3) L, N alimentazione, avviare l'orologio e l'autotest periodico. Per sostituire la batteria, spegnere l'alimentazione e ri-temporizzare.
9.
Avviso sull'applicazione della batteria
1) La batteria deve essere ricaricata e scaricata semestralmente in normali condizioni di utilizzo.2) Non collegare al circuito quando la batteria non viene utilizzata per evitare la scarica eccessiva della batteria a causa dell'autoconsumo della scheda del circuito.
3) Si prega di tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e consentire l'utilizzo solo in un determinato intervallo di temperatura di esercizio.
4) La batteria deve essere conservata in un ambiente fresco e asciutto.
5) Dopo un lungo periodo di conservazione, la batteria viene ciclicamente ogni 12 mesi come richiesto.
6) L'alimentazione CA è spenta e l'orologio dura 7 giorni. Accendere e ri-temporizzare. Per sostituire la batteria, spegnere l'alimentazione e ri-temporizzare.
