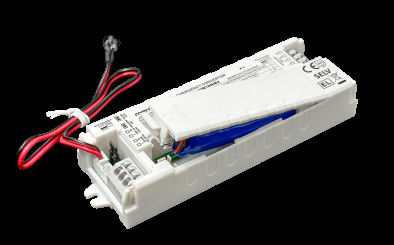

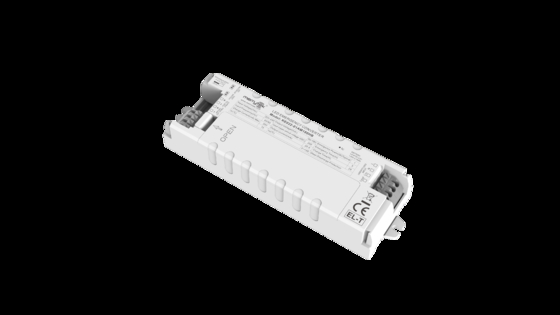

Alimentatore di emergenza LED 2.5W 3 ore 20-60Vdc con batteria agli ioni di litio integrata, autotest e interruttore di test manuale
| Place of Origin | China |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, UKCA, UN38.3, MSDS |
| Model Number | KE022-03AM180KB |
| Minimum Order Quantity | 100 |
| Prezzo | Negoziabile |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 2-3W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180min (Can be customized) | Warranty | 5 Years( battery 3 years) |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | Li-ion 3.7V 2600mAh |
| Evidenziare | Alimentatore di emergenza LED 2.5W,Alimentatore di emergenza LED 20-60Vdc,Driver di emergenza LED con batteria agli ioni di litio |
||
Descrizione di prodotto
3W 3 ore 20-60Vdc Batteria Li-ion integrata LED Emergency Pack Autotest e Interruttore Test Manuale
1. Descrizione
1) Alimentatore di emergenza LED a potenza costante con un'ampia gamma di tensione in uscita.
2) Commutazione relè in ingresso.
3) Con molteplici funzioni di protezione: sovraccarico della batteria, protezione da scarica eccessiva e protezione da cortocircuito in uscita.
4) Autotest e Interruttore Test Manuale
2. Parametri
| Parte di ricarica | KE022- | 03AM180KB | |
| Tensione nominale in ingresso | 220-240Vac 50Hz /60Hz | ||
| Corrente nominale in ingresso | 0.06A Max. @230Vac | ||
| Corrente di spunto in ingresso | 15A(twidth=100uS 50% Ipeak )@230Vac(Avvio a freddo a pieno carico ) | ||
| Fattore di potenza | ≥0.5@230Vac | ||
| Potenza in ingresso | <3W | ||
| Corrente di carica della batteria (Max) | 200mA | ||
| Tempo di ricarica della batteria | 24 ore Max. | ||
| Parte di emergenza | Modalità operativa | Modalità di emergenza | |
| Tipo di carico | LED | ||
| Potenza di emergenza | 2.5W | ||
| Tempo di emergenza | 3 ore | ||
| Corrente di uscita del carico | 125-40mA | ||
| Tensione di uscita del carico | 20-60VDC | ||
| Batteria | Li-ion (La capacità della batteria soddisfa il tempo di emergenza a 25℃) | 3.7V 2600mAh | |
| Garanzia della batteria | Garanzia 3 anni | ||
| Requisiti del driver di eccezione | Corrente di spunto | 8A | |
| Corrente in ingresso | 3 A Max. | ||
| Corrente in uscita | 2A | ||
| Indicazione LED | Ricarica | Luce verde | |
| Guasto | Luce verde spenta | ||
| Test della funzione di emergenza | Test manuale | Pin corto | |
| Autotest | Pin aperto | ||
| Test automatico | Guasto/test / Stato | Motivo | Stato dell'indicatore di carica |
| La batteria è completamente carica e funzionante | Uso quotidiano standard | ||
| verde fisso | |||
| Ricarica della batteria | Carica iniziale/Ricarica della batteria | ||
| Verde lampeggiante 1 secondo acceso 1 secondo spento | |||
| Autotest 3 ore (ogni 12 mesi) | Autotest periodico | ||
| Verde lampeggiante 3 secondi acceso 1 secondo spento | |||
| Autotest 5 Min (ogni 30 giorni) | Autotest periodico | ||
| Verde lampeggiante 3 secondi acceso 3 secondi spento | |||
| Guasto del test di durata | Non superato il test annuale di 3 ore | ||
| Rosso lampeggiante 0.5 secondi acceso 0.5 secondi spento | |||
| Guasto LED | Non collegato o danneggiato/difettoso | ||
| Rosso lampeggiante 2 secondi acceso – 2 secondi spento | |||
| Batteria scollegata/difettosa | Non collegato o danneggiato/difettoso | ||
| rosso fisso | |||
| Protezione di emergenza | Protezione da sovraccarico/scarica profonda della batteria | Sì | |
| Protezione da sovratensione in uscita | Sì | ||
| Protezione da sovraccarico in uscita | Sì | ||
| Protezione da cortocircuito in uscita | Sì | ||
|
Funzionamento Ambiente |
Temperatura/umidità di esercizio | 0℃…+50℃ Umidità; 20%-75%(senza condensa) | |
| Temperatura/umidità di stoccaggio | -5℃-35℃ | ||
| Temperatura massima della cassa (Tc) | 75℃ | ||
|
Sicurezza & EMC |
Tensione di tenuta | 3000Vac 5mA 60s (Ingresso “L N” – uscita “SEC+ SEC-) | |
| Standard di sicurezza | EN61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| Standard EMC | EN55015, EN61000-3-2, EN61000-3-3 | ||
| Standard della batteria | UN38.3 | ||
| Requisiti di protezione ambientale | Conforme a RoHS | ||
| Certificazione | CE | ||
| Altri | Specifiche di ingresso/uscita (terminale/cablaggio) | Premere il terminale, diametro del filo: 0.5-0.75mm2 | |
| Grado IP | IP20 | ||
| Tipo di protezione | Classe 2 | ||
| Tipo di installazione | Installazione integrata | ||
| Dimensione di installazione | 134*42*22mm | ||
| Requisito di imballaggio | Scatola bianca+Manuale di istruzioni+cartone+cartone esterno(K=A) | ||
| Peso: Alimentatore di emergenza | 122±5g | ||
| Durata | 5 anni @Ta (Batteria non inclusa) | ||
|
Note: Tutti i parametri sono testati con una tensione di ingresso di 230Vac, temperatura ambiente di 25℃, se non diversamente specificato. |
|||
3. Dimensione (Unità: mm)
4. Schema elettrico
O
5. Interruttore Test Manuale e Autotest
6. Preparazione del filo
- Tipo di filo solido o intrecciato: 0.5 -0.75mm2
- Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per premere i pulsanti verso il basso
7. Istruzioni per il test manuale e il funzionamento
1) Prima dell'installazione, impostare Pin corto: Test manuale.
2) Collegare il filo secondo lo schema elettrico.
3) L, N alimentazione, accendere S1. Quindi la lampada del carico si accende, la spia del driver di emergenza diventa verde, l'alimentatore di emergenza si caricherà normalmente. Spegnere l'interruttore S1 e la lampada del carico si spegne.
4) Simulazione di emergenza: accendere, la lampada del carico si accende, premere l'interruttore (TEST SWITCH), quindi passare alla modalità di emergenza, la spia del driver di emergenza si spegnerà. Rilasciare l'interruttore (TEST SWITCH), quindi la lampada è alimentata dal driver LED e la spia si accenderà.
8. Test automatico & Istruzioni per il funzionamento
1) Prima dell'installazione, impostare Pin aperto: Test automatico.
2) Collegare il filo secondo lo schema elettrico.
3) L, N alimentazione, avviare l'orologio e l'autotest periodico. Per sostituire la batteria, spegnere l'alimentazione, ri-temporizzare.
9. Avviso sull'applicazione della batteria
1) La batteria deve essere ricaricata e scaricata semestralmente in condizioni di utilizzo normali.
2) Non collegare al circuito quando la batteria non viene utilizzata per evitare la scarica eccessiva della batteria a causa dell'autoconsumo della scheda del circuito.
3) Si prega di tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e consentire l'utilizzo solo in un determinato intervallo di temperatura di esercizio.
4) La batteria deve essere conservata in un ambiente fresco e asciutto.
5) Dopo un lungo periodo di conservazione, la batteria viene ciclicamente ogni 12 mesi come richiesto.
6) L'alimentazione CA è spenta e l'orologio dura 7 giorni, accendere e ri-temporizzare. Per sostituire la batteria, spegnere l'alimentazione, ri-temporizzare.
