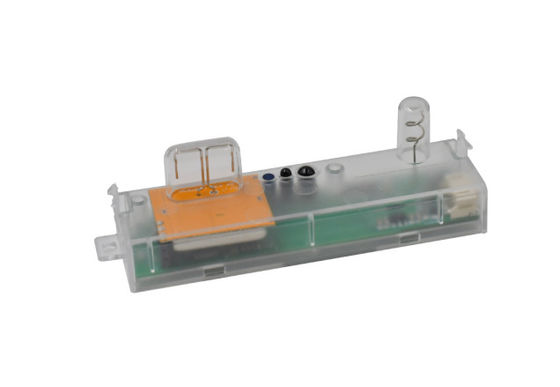

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello MC087D 99 B
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Cartuccio + cartone di carta(K=A)
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione nominale 12 ± 1VDC Tensione ondulata < 100mVp-p
Segnale di uscita 0-10V segnale di attenuazione/segnale di attenuazione PWM Altezza di montaggio 3m (massimo 6m)
Temperatura operativa -25°C a 60°C Certificato CE
Tutta la vita 5 anni di garanzia@TA
Evidenziare

2Controller di rete wireless 4G

,

Controller di rete wireless per apparecchi a LED snelli

,

Controller di rete wireless a lunga durata di vita
Lasciate un messaggio
Descrizione di prodotto

[Caratteristiche del prodotto]

  • Raggruppamento di rete tramite wireless 2.4G, nessuna necessità di abbinamento o gateway.
  • Antenna a microonde dipolo brevettata, nessun falso innesco quando installata SOTTO il vassoio LED metallico.
  • Testa del sensore a microonde super stretta, adatta per essere fissata in apparecchi di illuminazione LED sottili.
  • Tutti i parametri del sensore possono essere impostati tramite telecomando.
  • Uscita dim 0-10V o dim PWM, funzione dim a 2/3 gradini.
  • Altezza massima di montaggio 6m.



[Parametri]



Ingresso
Tensione nominale 12±1VDC
Corrente di lavoro 55±5mA
Tensione di ripple < 100mVp-p
Output
Segnale di uscita ○Segnale di dimmerazione 0-10V ○Segnale di dimmerazione PWM
Parametri di rilevamento
Frequenza di lavoro 5.8GHz ±75MHz, banda ISM
Potenza di trasmissione 1mW Max.
Area di rilevamento) 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
Tempo di mantenimento

30s/1min/3min/5min/10min/20min/30min(MH17)；

30s/1min/3min(MH15)
Periodo di standby

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Sensore di luce diurna Soglia di luce diurna

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Disabilitato)(MH17)

15Lux/ 50Lux/ (Disabilitato)(MH15)(Stato di diffusione ambientale)
Priorità luce diurna 开 关
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17;MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17;MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17premuto il tasto "P" abilita la modalità priorità luce diurna;MH15;MH15 Imposta il tempo del periodo di standby su "+∞" abilita la modalità priorità luce diurna
Livello di dimmerazione in standby 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH17)
Raggio di rilevamento (raggio)

Montaggio a soffitto (altezza: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m

Montaggio a parete (altezza: 2m): 0.3m/s ≥5m, 1m/s ≥3m

Condizioni di test: il prodotto è impostato al 100% di sensibilità e non ci sono occlusioni evidenti in una stanza di 60㎡
Altezza di installazione 3m ( 6m Max )
Modulo wireless
Frequenza operativa 2.400-2.483GHz
Potenza di trasmissione 6dBm
Gruppo Max 32 nodi per gruppo
Distanza di trasmissione 15m MAX (distanza di trasmissione in area aperta punto-punto)
Environment
Temperatura di lavoro Integrato: -25~60℃
Temperatura di stoccaggio -40℃~80℃, umidità ≤85% (senza condensa)
Certificazione Standards
Certificato CE
Requisiti ambientali Conforme ai requisiti RoHS 2.0, Reach
Grado di protezione IP20
Other
Cablaggio Morsettiera 3 pin 2.0mm
Requisiti di installazione installazione integrata
Requisiti di imballaggio Cartone con divisorio + carta (K=A)
Peso netto 23.5±3g
Vita 5 Anni di garanzia @Ta


[Descrizione funzione]



√Funzione ON-OFF Periodo di standby impostato su "0s"
√Dimmerazione a 2 gradini Periodo di standby impostato su "+∞", Sensore di luce diurna impostato su "Alto"
√Dimmerazione a 3 gradini Periodo di standby impostato su "5min/10min"
√Priorità luce diurna Periodo di standby impostato su "+∞", Sensore di luce diurna impostato su "Basso/Medio"
√Raggruppamento Gruppo remoto "1-8" e impostazione del segnale Rx per il sensore



[Diagramma]



  • Dimension

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

    Installazione a vite

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

    Installazione con struttura a clip



  • Cablaggio, Funzione

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

  • Installazione

2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B

  • Diagramma di radiazione

​

​2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B



[Telecomando]



2.4G Controller Wireless Adatto Per Apparecchi LED Slim Lunga Durata MC087D 99 B



[Inizializzazione]



Alla prima accensione, il sensore accenderà la luce al 100% di luminosità e la spegnerà dopo 10 secondi. Durante l'inizializzazione, il segnale di movimento non verrà rilevato.



[Impostazione predefinita]



Area di rilevamento: 100%; Tempo di mantenimento: 10s; Periodo di standby: 0s; Sensore di luce diurna: Disabilitato; Livello di dimmerazione in standby: 10%.



[Avviso di applicazione]



  • Il sensore deve essere installato da un elettricista professionista. Si prega di interrompere l'alimentazione prima di installare, cablare, ecc.
  • La distanza di rilevamento è correlata a fattori quali la velocità di movimento dell'oggetto in movimento, le dimensioni dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione, se l'ambiente di installazione è aperto e il materiale del riflettore. La distanza di rilevamento specificata è un valore tipico, testato con un tester di 165 cm/65 kg in un ambiente interno aperto.
  • Quando il sensore a microonde è installato a parete, la distanza di rilevamento sarà notevolmente aumentata rispetto a quando è installato a soffitto. Se si utilizza il metodo di installazione a parete, si prega di ridurre la sensibilità o contattare la nostra azienda per confermare le impostazioni di utilizzo. La soglia di sensibilità alla luce si trova in un ambiente soleggiato, senza ombre e in condizioni di riflessione diffusa della luce ambientale. In diversi periodi del giorno, climi e ambienti, il valore di illuminazione rilevato dal sensore di luce può variare.
  • I parametri del sensore potrebbero dover essere riconfigurati in diversi ambienti di installazione, fare riferimento alle seguenti istruzioni o contattare il produttore.
  • Questo sensore è solo per uso interno, vento e pioggia esterni e oggetti in movimento circostanti causeranno falsi inneschi.
  • L'altezza di installazione del prodotto sensore non può superare i 6 metri, e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere superiore a 3 metri.
  • Quando il sensore è installato in una lampada metallica, su una superficie riflettente metallica o in un ambiente chiuso e stretto, le microonde si rifletteranno più volte causando falsi inneschi. Si prega di ridurre la sensibilità del sensore o contattare il produttore per supporto tecnico.
  • Assicurarsi che non ci siano segnali di movimento come ventilatori, motori DC, tubi di scarico, prese d'aria, ecc. intorno al sensore, altrimenti il sensore potrebbe causare falsi inneschi.
  • Le microonde non possono penetrare il metallo, evitare di installare in lampade metalliche chiuse o semi-chiuse, e non ci devono essere metalli o vetri che bloccano il prodotto.
  • Sensore con driver 0-10V / PWM diversi, l'effetto della luce bassa potrebbe essere diverso.
  • Deve essere utilizzata un'alimentazione stabilizzata DC con tensione di uscita stabile e basso coefficiente di ripple. Il ripple dell'alimentazione deve essere inferiore a 100mV; la corrente di carico deve essere superiore a 100 mA.
  • Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso.
  • Per il nuovo ambiente di installazione, si consiglia di testare 5 campioni prima dell'installazione.
