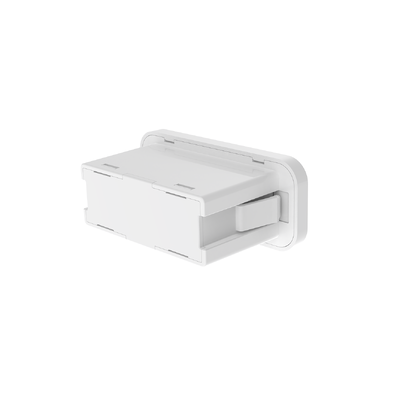

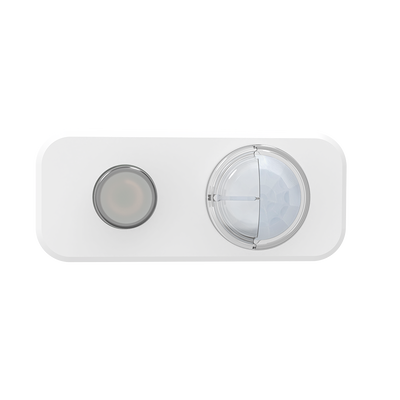

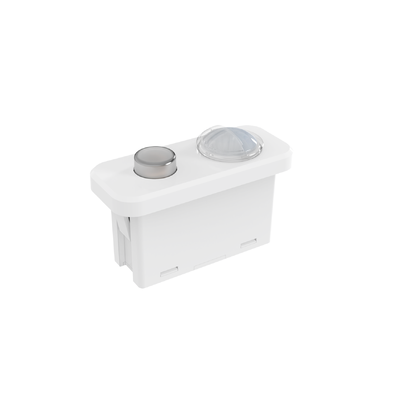

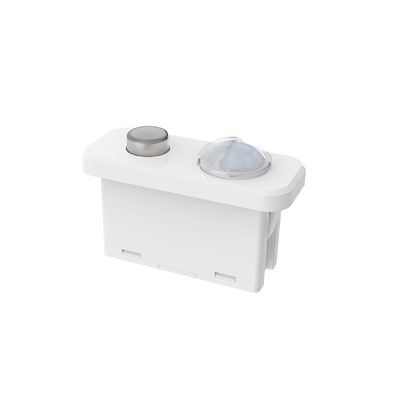

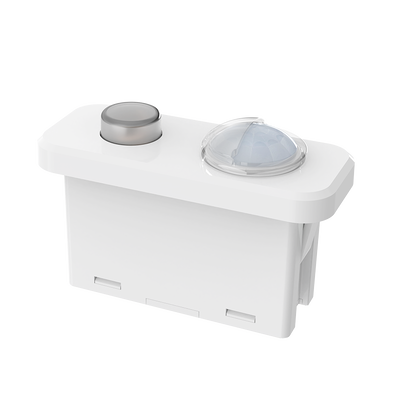

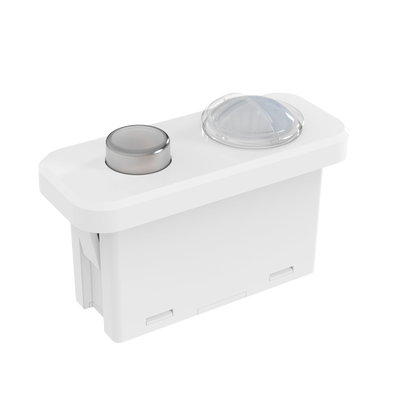

Casambi Dali Bluetooth Network PIR Sensor, Interfaccia Zhaga Book20, adatto per uso in ufficio
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MDA182D IR B1 |
| Quantità di ordine minimo | 100 |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartone + Cartone ((K=A) |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dopo aver ricevuto il pagamento (se in magaz |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000/al mese |
Dettagli
| Tensione nominale | 12 ± 1VDC | Corrente operativa | 35 ± 5 mA |
|---|---|---|---|
| Tensione ondulata | <100MVP-P | Segnale di uscita | Dimmerazione DALI |
| Modalità di rilevamento | Rilevamento PIR | Altezza di installazione | Tipico 3 m (4 m massimo) |
| Grado di protezione IP | IP20 | Tutta la vita | 5 anni di garanzia @ta (indoor) |
| Evidenziare | Sensore di movimento bluetooth Casambi Dali,Sensore PIR Zhaga Book20,rilevatore di movimento wireless per ufficio |
||
Descrizione di prodotto
Sensore PIR per la rete bluetooth Casambi Dali
Interfaccia Zhaga Book20, Dali2 & D4i Sensore di movimento PIR certificato con connettività Bluetooth
Visualizzazione del prodotto
Sensore di movimento PIR di livello professionale con capacità di raccolta della luce del giorno, progettato per ambienti di ufficio moderni con integrazione di rete Bluetooth Casambi.
Caratteristiche chiave
- Interfaccia standard internazionale Zhaga Book20 per un'installazione facile
- Altezza massima di installazione di 4 metri
- Garanzia di 5 anni per prestazioni affidabili
- Ideale per uffici aperti e spazi per uffici individuali
- rilevamento del movimento PIR con funzionalità di sensore di luce diurna
- Modulo Bluetooth Casambi integrato con controllo app
- Segnali di attenuazione DALI per il controllo intelligente dell'illuminazione
Specifiche tecniche
| Parametri di input | |
|---|---|
| Tensione nominale | 12±1VDC |
| Corrente di funzionamento | 35 ± 5 mA |
| Voltaggio di onda | < 100mVp-p |
| Parametri di uscita | |
| Segnale di uscita | Dimming DALI |
| Parametri del sensore | |
| Modalità di rilevamento | Rilevazione PIR |
| Zona di rilevamento | Casambi APP configurabile |
| Tempo di sospensione | Casambi APP configurabile |
| Sensore della luce diurna | Casambi APP configurabile |
| Priorità della luce del giorno | Casambi APP configurabile |
| Livello di attenuazione | Casambi APP configurabile |
| Distanza di rilevamento | Installazione in soffitto di 3 m di altezza: raggio ≥ 2,5 m |
| Altezza dell'impianto | Tipico di 3 m (massimo 4 m) |
| Parametri wireless | |
| Modulo BLE | Casambi Bluetooth |
| Frequenza di lavoro | 2.402-2.480GHz |
| Potenza di trasmissione | +7dBm (massimo) |
| Distanza di trasmissione | Punto a punto 25m massimo |
| Specifiche ambientali | |
| Temperatura di funzionamento | -20°C a +55°C |
| Temperatura di conservazione | -40°C a +80°C, umidità ≤85% (non condensante) |
| Certificazioni e norme | |
| Certificazioni | CE, RoHS 2.0, conforme a quanto previsto dal regolamento REACH |
| Classificazione IP | IP20 |
| Specificità fisiche | |
| Cablaggio | 2 pin PH2.0 terminale |
| Installazione | Zhaga Book20 Standard |
| Peso netto | 150,8 ± 3 g |
| Durata di vita | 5 anni di garanzia (uso interno) |
Capacità funzionali
| Funzione | Configurazione |
|---|---|
| Funzione ON/OFF | Impostazione dell'app Casambi |
| Funzione di attenuazione in 2 fasi | Impostazione dell'app Casambi |
| Funzione di attenuazione in 3 fasi | Impostazione dell'app Casambi |
| La mietitura di giorno | Impostazione dell'app Casambi |
| Priorità della luce del giorno | Impostazione dell'app Casambi |
| Funzione di rete | Impostazione dell'app Casambi |
Dimensioni del prodotto e installazione
Disegni di dimensioni e specifiche del foro di taglio:
Diagramma funzionale:
Diagramma del cablaggio:
Istruzioni di installazione:
Inizializzazione e impostazioni predefinite
Dopo aver acceso l'alimentazione, il sensore richiede 45-60 secondi di riscaldamento prima di iniziare il funzionamento.
Configurazione predefinita: sensibilità: 100%, tempo di attesa: 5 s, sensore di luce diurna: disabilitato, periodo di attesa: 0 s, livello di attesa: 10%
Linee guida per l'applicazione
Nota di installazione importante:
- Requisito di installazione da parte di un elettricista professionista - spegnere l'alimentazione prima dell'installazione
- I sensori PIR non possono penetrare i materiali - assicurare una chiara linea di vista verso l'area di rilevamento
- Riduzione della sensibilità di rilevamento in condizioni di freddo con abbigliamento spesso
- Evitare di dirigere il sensore verso fonti di calore (aria condizionata, riscaldatori)
- Solo per uso interno - la luce solare esterna influenza la precisione del rilevamento
- Prova con almeno 5 unità prima dell'installazione di massa in nuovi ambienti
- Richiede un'alimentazione costante stabile con basso fattore di ripple (< 100mV)
Considerazioni relative alle prestazioni di rilevamento:
- La distanza di rilevamento varia in base all'altezza, alla posizione di montaggio e alla temperatura ambientale
- Riduzione della sensibilità quando la temperatura ambiente si avvicina alla temperatura corporea umana (36°C-37°C)
- Possibile falsa attivazione quando la temperatura ambientale/del vassoio LED supera i 55°C
- Le misurazioni della soglia di luce variabile a seconda dell'ambiente, del tempo e dell'ora del giorno
Potenziali falsi scenari di innesco:
- Animali di piccole dimensioni che entrano nel campo di rilevamento
- Esposizione diretta ai raggi infrarossi lontani della luce solare, dei fari o delle lampade a incandescenza
- Rapidi cambiamenti di temperatura da sistemi HVAC o umidificatori
Potenziali scenari non innescanti:
- Ostruzioni come vetro o acrilico che bloccano la trasmissione a infrarossi
- Movimento minimo o movimento ad altissima velocità delle fonti di calore
Nota: le specifiche del prodotto sono soggette a modifiche a causa del miglioramento continuo.
