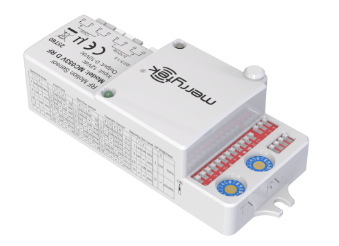

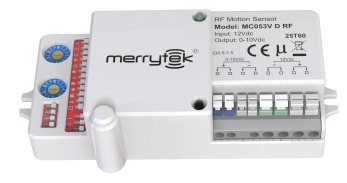

5.8G Sensore RF di rete a microonde di gruppo, con altezza di montaggio massima di 8m

[Caratteristiche del prodotto]

• Combinato con la tecnologia RF a 868 MHz, realizza la funzione di rete di gruppo wireless!
• Adottare la tecnologia a frequenza stretta per risolvere l'interferenza del canale
• Il prodotto ha 32 diversi canali di frequenza, utilizzabili per più applicazioni
• Con codice di indirizzo fisso, trasmissione RF è stabile lMax montaggio 8m
• Distanza di trasmissione RF lunga fino a 30 m all'interno
• Garanzia di 5 anni

[Informazioni sul prodotto]

• Dimensione (unità: mm)

• Funzione

• Descrizione della funzione

1.Attivare/spegnere ((Periodo di stand-by a 0s),Si prega di impostare altri dati del sensore in base alle pratiche applicazioni.

2. Dimming in 2 passaggi ((periodo di stand-by a ∞+∞), impostare altri dati del sensore in base alle applicazioni pratiche.

3.Dimming in 3 fasi ((periodo di stand-by a 5s/5min/10min/30min/60min),Si prega di impostare altri dati del sensore in base alle pratiche applicazioni.

• Cablaggio

[Modello di radiazione]

1.Montaggio a soffitto

2. Montaggio a parete

[Impostazioni dell' interruttore]

Zona di rilevamento:

Tempo di sospensione:

Periodo di attesa:

Sensore di luce diurna:

* Quando impostato su “ disattiva ”, la lampada si accende quando rileva il movimento indipendentemente dal livello di luce ambiente

Livello DIM di stand-by:

Brillantezza RF:

Modalità:

* Quando impostato RFper chiudere, ora il sensore può solo ricevere il segnale, non può trasmettere il segnale, ma ha ancora la funzione del sensore.

[Rete wireless RF]

1) Trasmissione:

Tutti i sensori hanno lo stesso canale.

Vedi sotto la foto, ci sono diverse uscite/ingressi nel corridoio, ogni sensore principale viene attivato, tutte le lampade nel corridoio si accenderanno.

Impostazioni:

2.) Trasmissione + Salto:

Una volta rilevato un movimento di Master, il segnale di movimento verrà trasmesso ad altri sensori raggruppati attraverso un ricevitore RF.le lampade nei piani adiacenti si accenderanno a un livello di luce bassa predefinito in modo sincrono..

Impostazioni:

Gruppo 1: il modulo B TXD invia segnali al modulo A RXD e al modulo C RXD e a se stesso

Gruppo 2: il modulo C TXD invia segnali al modulo B RXD e al modulo D RXD e a se stesso

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

Io io

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

Gruppi RF (possibili fino a 32 gruppi diversi)

MC053V D RF hanno un canale TX e un canale RX. Il canale TX è utilizzato per trasmettere il segnale RF e il canale RX è utilizzato per ricevere il segnale RF.Utilizzare un piccolo cacciavite per ruotare gli interruttori e tenerli puntati verso lo stesso canale, i gruppi verranno creati automaticamente

[Inizializzazione]

La luce si accende al 100% di luminosità nel sensore di energia iniziale e si spegne dopo 10 secondi.

[Impostazioni predefinite]

Area di rilevamento: 100%, tempo di attesa: 5S,Periodo di attesa: 0 s,Sensore di luce diurna: disattivato,Stand-by DIM level:10%,RF Brightness:10%-50%,RF:Open,Mode:Broadcast,TX:A,RX:A

[Nota]

1)Il sensore deve essere installato da un elettricista professionista, si prega di tagliare la corrente prima di installare, cablaggio, cambiando le impostazioni, ecc.

2)Il prodotto ha una buona capacità di penetrazione in plastica, legno, ecc., ma gli accessori metallici o gli involucri metallici non devono essere installati direttamente davanti e vicino all'antenna del modulo a microonde.altrimenti influenzerà la capacità di trasmissione e ricezione dell'antenna a microonde.

3)Questo prodotto è progettato solo per uso interno.

4)La gamma di rilevamento del sensore è legata alla velocità di movimento e alle dimensioni dell'oggetto in movimento, all'altezza di montaggio, all'altezza e all'angolo di installazione, al sito di installazione, ai riflettori intorno al sensore, ecc.I dati contenuti nel documento sono di valore tipico e sono stati testati da una persona di 165 cm in un'area aperta al chiuso.

       La gamma di rilevamento al montaggio a parete sarà più lunga al montaggio a soffitto.

5)Evitare attrezzature che vibrano a lungo termine o oggetti in movimento attorno al sensore.

6)Se un animale domestico passa nella zona di rilevamento, il sensore può attivarsi.

7)La soglia luminosa è il valore rilevato in un ambiente soleggiato, senza ombre e in una condizione di riflessione diffusa della luce ambientale.i valori di illuminazione rilevati dal sensore luminoso possono essere diversi.

8)Si raccomanda che la distanza di installazione tra i prodotti o la distanza tra il prodotto e il router sia superiore a 1,5 m.

9)Il piano di installazione di un prodotto (ad esempio: piastra di base in alluminio, scheda PCB) deve essere diverso dal piano dell'antenna del modulo a microonde di una certa altezza,e il piano dell'antenna del modulo a microonde deve essere superiore al piano vicino di oltre 5 mm per ottenere il miglior effetto di rilevamento.

10)MC053V RF & MW05 con funzione di sovrascrizione, interruttore rapido di accensione / spegnimento 3 volte entro 2 secondi può annullare la funzione del sensore

11)Modalità di lavoro:Radiodiffusione e salto

12)TX: si riferisce alla trasmissione del segnale, con 0-F 16 canali diversi. 1 DIP per impostare il gruppo A o il gruppo B. Gruppo A con16 canali, Gruppo B anche con 16 gruppi, in totale può impostare 32 gruppi.

13)RX: si riferisce alla ricezione del segnale, con 0-F 16 canali diversi. 1 DIP per impostare il gruppo A o il gruppo B. Gruppo A con16 canali, Gruppo B anche con 16 gruppi, in totale possono impostare 32 gruppi.

14)Quando Master e Master impostato in modalità di lavoro di trasmissione, che significa, tutti i sensori impostare lo stesso canale, qualsiasi sensore Master è innescato, trasmetterà il segnale RF a tutte le lampade nel gruppo

15)Quando il Maestro e il Maestro si mettono in modalità di lavoro salta, significa che, quando qualsiasi maestro viene attivato,Invierà segnale RF a 3 canali (il canale adiacente prima e dopo il canale TX e il canale impostato dal maestro stesso. Ad esempio, quando il maestro imposta il canale TX per "1", lancerà "0" "1" "2" tre differenti segnali canale, se altri diversi canale RX impostato con"0" "1" "2",in questo momento riceverà i segnali di canale corrispondenti, questo tipo di modalità di lavoro è principalmente applicato alle applicazioni di corridoio, nota: TX "F" per avviare il canale gruppo A e B gruppo "0" RX riceve i canali possono collegare la rete.

16)Master to Satellite funziona solo come modalità di trasmissione, il che significa che il satellite riceve solo il segnale da master, non influenzato dalla modalità di lavoro master.

17)Il satellite riceve il segnale RF dal Maestro, il “hold time” è determinato dal Maestro, mantenere lo stesso con il “hold time” del Maestro.

18)Il sensore non trasmetterà o riceverà segnali RF durante il tempo di inizializzazione. può trasmettere segnali RF solo dopo il periodo di inizializzazione.

19)Il gruppo A e il gruppo B di RX richiedono il corrispondente gruppo Master A e il gruppo B di TX.
