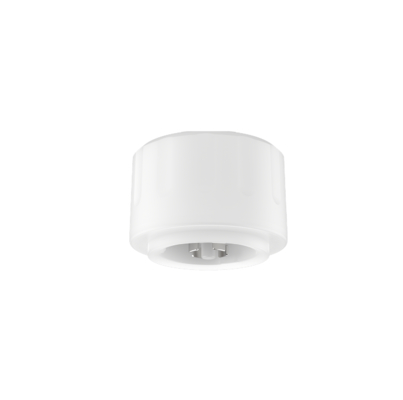

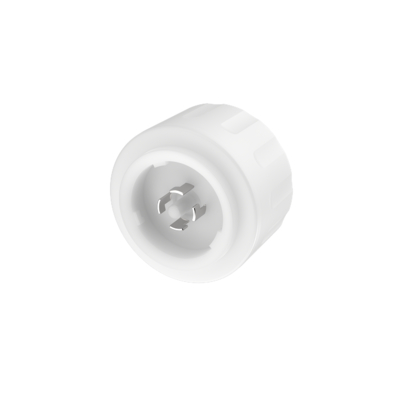

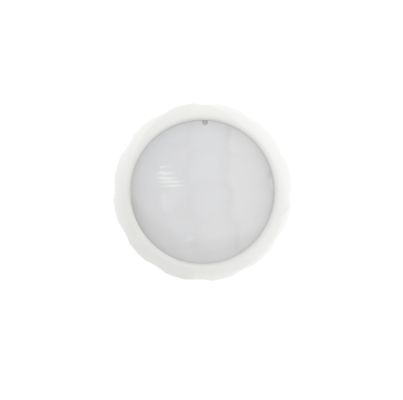

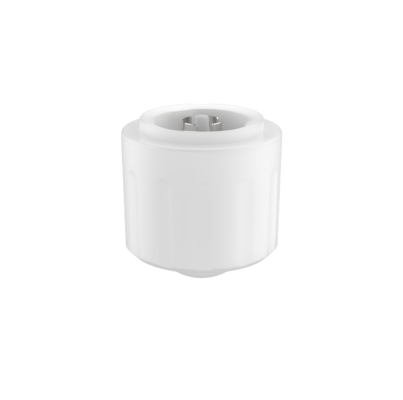

12Vdc PIR Wireless 2.4G Networking Motion Sensor, Disponibile raccolta di luce diurna, 12m Max Installazione
| Place of Origin | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Prezzo | Negoziabile |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| Evidenziare | Sensore di movimento wireless 12Vdc,2Sensore PIR di rete 4G,Detettore di movimento di raccolta di luce diurna |
||
Descrizione di prodotto
Sensore di movimento wireless 2.4G per networking PIR 12Vdc
Raccolta della luce diurna disponibile, installazione massima 12m
Specifiche del prodotto
| Attributo | Valore |
|---|---|
| Tensione di esercizio | 12±1VDC |
| Corrente di esercizio | 35±5mA |
| Segnale di uscita | Segnale di dimmerazione 0-10V |
| Altezza di montaggio | 10m (12m Max) |
| Temperatura di esercizio | -20℃-55℃ |
| Certificato | CE |
| Durata | 5 anni di garanzia@Ta |
Caratteristiche del prodotto
- Ingresso 12Vdc, adatto per sistemi DC o driver LED con uscita di alimentazione ausiliaria DC 12V
- Terminali di dimmerazione 0-10V, 3 o 2 step opzionali, area di rilevamento regolabile
- Sensore di rilevamento del movimento PIR
- L'altezza massima di montaggio in interni è di 12 m
- Tutti i parametri del sensore possono essere impostati tramite telecomando
- Supporta il networking wireless 2.4G
Parametri tecnici
| Ingresso | |
|---|---|
| Tensione nominale | 12±1V DC |
| Corrente di lavoro | 35±5mA |
| Tensione di ripple | <100mVp-p |
| Uscita | |
| Segnale di uscita | Segnale di dimmerazione 0-10V |
| Parametri del sensore | |
| Modalità di rilevamento | Rilevamento PIR |
| Area di rilevamento | 25%/50%/75%/100% (Impostazione telecomando) |
| Tempo di attesa | 5s/30s/1min/3min/5min/10min/20min/30min (Impostazione telecomando) |
| Periodo di standby | 0s/10s/1min/3min/5min/10min/30min/+∞ (Impostazione telecomando) |
| Livello DIM in standby | 10%/20%/30%/50% (Impostazione telecomando) |
| Sensore di luce diurna | Luce diurna normale: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disabilita (Impostazione telecomando) (Diffusione della luce ambientale) |
| Raccolta della luce diurna | 100L/200L/300L/400L/500L/600L/Disabilita (entrare nella modalità di raccolta della luce diurna; riferimento al manuale del telecomando) |
| Area di rilevamento (Raggio) | Altezza di montaggio a soffitto 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Altezza di montaggio | 10m (12m Max) |
| Parametri wireless | |
| Frequenza di lavoro | 2.4GHz |
| Potenza di trasmissione | 6dBm |
| Nodi di gruppo | Max 32 PCS (un gruppo) |
| Distanza di trasmissione | Trasmissione punto a punto 15m Max |
| Ambiente | |
| Temperatura di lavoro | -20℃-55℃ |
| Temperatura di stoccaggio | -40℃~80℃, umidità≤85% (Senza condensa) |
| Standard di certificazione | |
| Certificato | CE UL |
| Requisiti ambientali | Conforme a RoHS 2.0, requisito Reach |
| Grado IP | IP65 |
| Altro | |
| Cablaggio | Connettore standard Zhaga Book 18 |
| Installazione | Esterno |
| Pacchetto | Clapboard+box (K=A) |
| Peso netto | 39±2g |
| Durata | 5 anni di garanzia@Ta |
Descrizione della funzione
| Funzione | Impostazione |
|---|---|
| Funzione ON-OFF | Impostare il periodo di standby su "0s" |
| Dimmerazione a 2 step | Impostare il periodo di standby su "+∞" |
| Dimmerazione a 3 step | Impostare il periodo di standby su "10s/1min/3min/5min/10min/30min" |
| Raccolta della luce diurna | Telecomando imposta la modalità DH + Sensore di luce diurna 100L/200L/300L/400L/500L/600L |
| Funzione di rete | Impostazione del gruppo tramite telecomando (Es: 1~16), impostare il segnale di ricezione Rx |
Informazioni sul prodotto
Dimensione (unità: mm)
Cablaggio
Istruzioni per l'installazione (Zhaga Book 18 può essere installato ruotabile)
Nota: Durante l'installazione, si prega di notare che il piano dell'antenna a microonde non può essere bloccato da metalli.
Campo di rilevamento
Telecomando MH17
Inizializzazione
Dopo aver acceso l'alimentazione, il sensore si riscalderà per 45-60 secondi, quindi inizierà a funzionare.
Impostazione predefinita
Sensibilità: 100%, Tempo di attesa: 5s, Sensore di luce diurna: Disabilita, Periodo di standby: 0s, Livello di dimmerazione in standby: 10%
Avviso sull'applicazione
- Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare e modificare i parametri.
- Il sensore PIR non può penetrare alcun materiale, assicurarsi che non ci siano ostacoli tra il sensore e le persone/oggetti in movimento.
- Il sensore potrebbe avere difficoltà a rilevare le persone se indossano abiti pesanti in inverno.
- I segnali termici saranno considerati come segnali in movimento per attivare il sensore. Evitare di puntare il sensore verso l'aria condizionata o altre fonti di calore.
- Il sensore è solo per uso interno. La luce solare esterna potrebbe influire sul rilevamento del sensore.
- A causa del continuo miglioramento, il contenuto di queste istruzioni potrebbe essere modificato senza preavviso.
- Le prestazioni di dimmerazione potrebbero essere diverse quando si lavora con diversi driver 0-10V.
La soglia di luce diurna viene misurata in un ambiente soleggiato senza ombre e riflessi diffusi della luce ambientale. Il livello di lux ambientale potrebbe essere diverso in ambienti, condizioni meteorologiche, clima, ora del giorno e stagione diversi.
La distanza di rilevamento è correlata all'altezza delle persone, all'altezza di montaggio, all'angolo di montaggio, alla temperatura dell'ambiente di lavoro e così via. Quando la temperatura ambiente si avvicina all'intervallo di temperatura corporea umana (36℃~37℃/96.8~98.6℉), il rilevamento del movimento PIR si indebolirà significativamente o non risponderà. Quando la temperatura ambiente o la temperatura del vassoio LED è superiore a 55℃/131℉, potrebbero verificarsi falsi inneschi, si prega di provare a ridurre la sensibilità di rilevamento per migliorare. Se persistono falsi inneschi, il sensore PIR non dovrebbe essere adatto per essere utilizzato nello spazio.
L'area di rilevamento indicata è un valore tipico che è stato misurato da tester alti 165 cm in un ambiente interno aperto.
Questo prodotto deve essere utilizzato con un alimentatore CC stabilizzato in tensione la cui tensione di ingresso è stabile e il fattore di ripple è basso (il fattore di ripple è inferiore a 100 mV; la corrente di carico è superiore a 25 mA).
Quando si installa in un nuovo ambiente, si prega di installare e testare almeno 5 prodotti prima dell'installazione di massa.
Note sull'uso del sensore PIR
PIR è un sensore a infrarossi piroelettrico che rileva i cambiamenti nei raggi infrarossi. Si prega di prestare attenzione alle seguenti questioni durante l'uso effettivo, come: rilevare fonti di calore diverse dal corpo umano, la temperatura della fonte di calore non cambia o la fonte di calore non si muove e altri fattori ambientali correlati e violazioni del principio di applicazione PIR.
Quando si rilevano fonti di calore diverse dal corpo umano a causa dei seguenti fenomeni, il PIR potrebbe essere falsamente attivato:
- Quando piccoli animali entrano nel campo di rilevamento
- Quando i raggi infrarossi lontani dalla luce solare, dai fari delle auto, dalle lampade a incandescenza, ecc. sono direttamente esposti al sensore
- Quando la temperatura nel campo di rilevamento cambia drasticamente a causa dell'aria calda, dell'aria fredda proveniente da apparecchiature a serra fredda, del vapore acqueo dagli umidificatori, ecc.
Quando si rilevano fonti di calore a causa dei seguenti fenomeni, il PIR potrebbe non attivarsi:
- Quando ci sono sostanze come vetro e acrilico che bloccano la trasmissione dei raggi infrarossi lontani tra il sensore e l'oggetto di rilevamento.
- La fonte di calore all'interno del campo di rilevamento si muove a malapena o si muove ad alta velocità.
