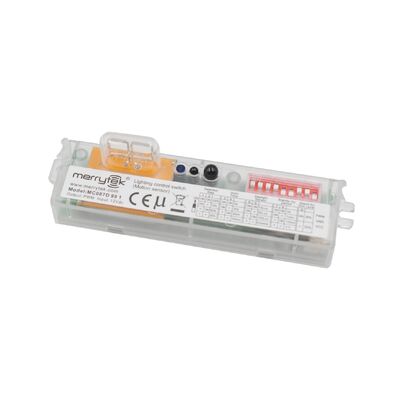

Sensore di luce tri-proof dimmerabile PWM con guscio trasparente per parcheggio, con design brevettato dell'antenna MC087D 99 1
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MC087D991 |
| Quantità di ordine minimo | 100 |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartone + Cartone ((K=A) |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dopo aver ricevuto il pagamento (se in magaz |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000/al mese |
Dettagli
| Intervallo di tensione operativa | 12 ± 1VDC | Segnale di uscita | Segnale dimmerabile PWM/0-10V |
|---|---|---|---|
| Altezza di montaggio | 3m (6m Max) | Temperatura dell'ambiente di lavoro | -25~60℃ |
| Corrente di lavoro | 20 ± 3 mA | Installazione | integrato |
| Pacchetto | Cartone + Cartone ((K=A) | Tutta la vita | 5 anni di garanzia@TA |
| Evidenziare | Luce tri-proof dimmerabile PWM,Luce per parcheggio con sensore di movimento,Luce con sensore e antenna brevettati |
||
Descrizione di prodotto
Sensore di luce tri-proof dimmerabile PWM con guscio trasparente per parcheggio
Caratteristiche del prodotto
- Ingresso 12V DC con segnale di dimmerazione 0-10V o uscita segnale di dimmerazione PWM
- Dimmerazione opzionale a tre stadi e a due stadi con area di rilevamento regolabile
- Design brevettato dell'antenna a dipoli antitetici con algoritmo adattivo
- Elimina i falsi scatti causati dalla radiazione del lobo laterale in ambienti metallici
- Ideale per parcheggi e applicazioni simili
- Controllo remoto e configurazione tramite interruttore DIP per una facile installazione
Specifiche tecniche
| Specifiche di ingresso | |
|---|---|
| Tensione nominale | 12±1Vdc |
| Corrente di lavoro | 20±3mA |
| Tensione di ripple | <100mVp-p |
| Specifiche di uscita | |
| Segnale di uscita | Segnale di dimmerazione PWM | Segnale di dimmerazione 0-10VDC |
| Sensore di luce diurna | |
| Luce diurna ON prioritaria | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Luce diurna OFF prioritaria | 150Lux | 200Lux | 300Lux |
| Parametri del sensore | |
| Potenza di trasmissione | 1mW Max. |
| Area di rilevamento (Raggio) | Montaggio a soffitto 3m: r≥4m@0.3m/s, r≥2.5m@1m/s Montaggio a parete: r≥5m@0.3m/s, r≥3m@1m/s |
| Altezza di montaggio | 3m (6m Max) |
| Specifiche ambientali | |
| Temperatura di lavoro | -25~60℃ |
| Temperatura di stoccaggio | -40~80℃ |
| Umidità | ≤85% senza condensa |
| Certificazioni e standard | |
| Certificato | CE |
| Requisiti ambientali | RoHS 2.0, Reach |
| Grado di protezione IP | IP20 |
| Altre specifiche | |
| Cablaggio | Morsettiera 3 pin 2.0mm |
| Installazione | Integrato |
| Confezione | Cartone ondulato + Cartone (K=A) |
| Durata | Garanzia 5 anni |
Variazioni del modello
| N. Modello | MC087D 99 1 |
|---|---|
| Modalità impostata | Dip superiore | Dip inferiore | Dip superiore | Dip inferiore |
| Struttura di montaggio | Struttura a clip | Struttura a clip | Struttura di installazione a vite | Struttura di installazione a vite |
| Segnale di uscita | Segnale di dimmerazione PWM | Segnale di dimmerazione PWM | Segnale di dimmerazione PWM | Segnale di dimmerazione PWM |
| Immagini del prodotto |  |
Modalità funzionali
| Funzione | Configurazione |
|---|---|
| Funzione ON/OFF | Periodo di stand-by impostato su "0s" |
| Funzione di dimmerazione a due stadi | Periodo di stand-by impostato su "+∞", Sensore di luce diurna impostato su "Disabilita" |
| Funzione di dimmerazione a tre stadi | Periodo di stand-by impostato su "1min/10min", Sensore di luce diurna non impostato su "Disabilita" |
| Priorità luce diurna | Periodo di stand-by impostato su "+∞", Sensore di luce diurna impostato su "10Lux/30Lux/50Lux" |
Informazioni sul prodotto
Dimensioni
Diagramma funzionale e di cablaggio
Guida all'installazione
Nota di installazione: La distanza tra l'antenna a microonde e la piastra metallica e l'alloggiamento della lampada deve essere maggiore di 3,2 mm, e il gradino della piastra metallica non deve essere superiore a 2 mm, altrimenti ciò influenzerà il funzionamento dell'antenna a microonde.
Configurazione interruttori DIP
| Funzione | Area di rilevamento | Tempo di attesa | Sensore di luce diurna | Periodo di stand-by | Livello di dimmerazione stand-by | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5s | ON | ON | 15Lux | ON | ON | 0s | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30s | ON | - | 50Lux | ON | - | 1min | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3min | - | ON | 150Lux | - | ON | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Disabilita | - | - | +∞ | ||
Nota: Quando il codice del selettore del periodo di stand-by è impostato su +∞, entrerà in modalità priorità luce diurna con spegnimento a metà luminosità.
Schema di radiazione
Impostazioni di inizializzazione e predefinite
Processo di inizializzazione
La luce si accenderà al 100% di luminosità dopo l'accensione e si spegnerà dopo 10 secondi. Durante l'inizializzazione, non verrà rilevato alcun segnale di rilevamento del movimento esterno.
Impostazioni predefinite
- Sensibilità: 100%
- Tempo di attesa: 5s
- Sensore di luce diurna: Disabilita
- Periodo di stand-by: 0s
- Livello di dimmerazione stand-by: 20%
Linee guida per l'applicazione
Note importanti sull'installazione:
- L'installazione deve essere eseguita solo da elettricisti qualificati
- Spegnere sempre l'alimentazione prima dell'installazione, del cablaggio o della modifica delle impostazioni degli interruttori DIP
- L'area di rilevamento varia in base alla velocità dell'oggetto, alle dimensioni, all'altezza di montaggio, all'angolo, all'ambiente e ai materiali riflettenti
- Il montaggio a parete aumenta significativamente l'area di rilevamento rispetto al montaggio a soffitto
- I parametri del sensore potrebbero richiedere una regolazione per diversi ambienti di installazione
- Solo per uso interno - l'uso esterno influisce sulle prestazioni impermeabili
- Altezza massima di installazione: 6 metri (ottimale: 3 metri)
- Distanza minima tra i sensori: 3 metri
- Evitare l'installazione vicino a oggetti in movimento, ventilatori, motori DC o prese d'aria
- Le microonde non possono penetrare il metallo - non installare in contenitori metallici chiusi
- Utilizzare un alimentatore stabilizzato DC con tensione di uscita stabile e basso coefficiente di ripple (<100mV)
- La corrente di carico deve essere superiore a 25mA
