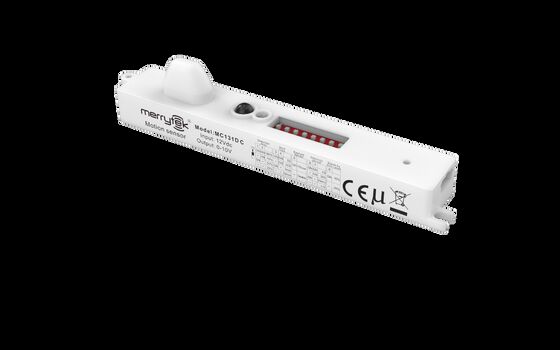

Luce Tri-proof Super Sottile Dimmerabile con Sensore di Movimento e Funzione Corridoio, Uso Parcheggio MC131D C/D

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use MC131D C/D
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE
Numero di modello MC131D C, MC131D D
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Taschino a bolla + parete divisoria + scatola esterna (K=A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, ordine all
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione nominale 12 ± 1 VCC Tensione ondulata < 100mVp-p
Frequenza di lavoro 50,8 GHz ± 75 MHz, banda ISM Altezza di installazione 3 m (5 m massimo)
Temperatura di lavoro -25°C a 60°C Tutta la vita 5 anni di garanzia@TA
Evidenziare

luce triproof con sensore di movimento dimmabile

,

funzione corridoio sensore di movimento supersottile

,

sensore di movimento dimmabile per parcheggio
Lasciate un messaggio
Descrizione di prodotto
Luce Tri-proof Super Sottile Dimmabile con Sensore di Movimento e Funzione Corridoio, Uso Parcheggio
Caratteristiche del Prodotto
  • Antenna Dipolo Mini Accoppiatore Brevettata
  • Corpo a striscia lunga, design antenna miniaturizzato, nessuna ombra
  • Uscita RF a bassissima potenza, innocua per la salute umana
  • Supporta telecomando e interruttore DIP per regolare i parametri
  • Bassa onda laterale, alta adattabilità all'ambiente metallico
  • Non influenzato da temperatura, umidità, rumore, flusso d'aria, polvere, luce e altri ambienti
Parametri Tecnici
Ingresso
Tensione nominale 12 ± 1VDC
Corrente di lavoro MC131D C: 20±2mA
MC131D D: 16±2mA
Tensione di ripple < 100mVp-p
Uscita
Segnale di uscita MC131D C: segnale di dimming 0-10VDC
MC131D D: segnale di dimming PWM
Sensore di Luce Diurna
Sensore di luce diurna Priorità luce diurna
Parametri di Rilevamento
Frequenza di lavoro 5.8GHz ±75MHz, banda ISM
Potenza di trasmissione 1mW Max.
Raggio di rilevamento (raggio) Installazione a soffitto 3m di altezza: r≥4m@0.3m/s, r≥2.5m@1m/s
Installazione orizzontale 2m di altezza: r≥8m@0.3m/s, r≥4m@1m/s
Condizioni di test: prodotto impostato al 100% di sensibilità, nessuna occlusione evidente in una stanza di 60℃
Altezza di installazione 3m (5m Max)
Ambiente
Temperatura di lavoro Integrato: -25~60℃
Temperatura di stoccaggio -40℃…80℃, umidità ≤85% (senza condensa)
Standard di Certificazione
Certificato CE, RED (In attesa)
Requisiti ambientali Conforme ai requisiti RoHS 2.0, Reach
Grado di protezione IP IP20
Altre Specifiche
Cablaggio Morsetto 3 pin 2.0mm
Requisiti di installazione Installazione integrata
Requisiti di imballaggio Sacchetto a bolle + divisorio + scatola esterna (K=A)
Peso netto 13.5±2g
Durata Garanzia 5 Anni
Selezione Modello
MC131D C MC131D D
Segnale di dimming 0-10VDC Segnale di dimming PWM
Priorità luce diurna
Descrizione Funzione
Funzione MC131D C, MC131D D
Funzione ON/OFF N/A
Funzione di dimming a due stadi N/A
Funzione di dimming a tre stadi Periodo di stand-by impostato su "5min/10min/30min"
Raccolta luce diurna N/A
Priorità luce diurna Periodo di stand-by impostato su "+∞"
Diagrammi del Prodotto
Sensor dimensions and measurements diagram
Dimensioni
Sensor wiring diagram and functional connections
Cablaggio e Funzione
Sensor installation method and positioning
Metodo di Installazione
Sensor mounting configuration and placement
Configurazione di Montaggio
Sensor application setup and implementation
Impostazione Applicazione
Nota: Durante l'installazione, prestare attenzione alla distanza tra l'antenna a microonde e la scheda luminosa.
Impostazioni Predefinite
  • Sensibilità: 100%
  • Tempo di mantenimento: 5s
  • Sensore di Luce Diurna: Disabilitato
  • Periodo di stand-by: 15min
  • Livello di Dimming Stand-by: 0%
Processo di Inizializzazione

Il sensore accenderà la luce al 100% di luminosità per la prima volta e la spegnerà dopo 10 secondi. Durante il periodo di inizializzazione, non verrà rilevato alcun segnale di movimento esterno.

Linee Guida Applicative
  • Il sensore deve essere installato da un elettricista professionista. Si prega di interrompere l'alimentazione prima di installare, cablare, modificare le impostazioni dell'interruttore DIP, ecc.
  • La distanza di rilevamento è influenzata dalla velocità dell'oggetto in movimento, dalle dimensioni, dall'altezza di installazione, dall'angolo, dall'apertura dell'ambiente e dal materiale riflettente. I valori specificati sono tipici per un tester di 165 cm/65 kg in un ambiente interno aperto.
  • L'installazione a parete aumenta notevolmente la distanza di rilevamento rispetto all'installazione a soffitto. Ridurre la sensibilità per l'installazione a parete o contattare il produttore per le impostazioni.
  • I parametri del sensore potrebbero richiedere una riconfigurazione in diversi ambienti di installazione - fare riferimento alle istruzioni o contattare il produttore.
  • Solo per uso interno - condizioni esterne e oggetti in movimento circostanti potrebbero causare attivazioni errate.
  • Altezza massima di installazione: 6 metri (ottimale: 3 metri). Distanza minima tra i sensori: 3 metri.
  • Gli ambienti metallici potrebbero causare attivazioni errate a causa del riflesso delle microonde - ridurre la sensibilità o contattare per supporto tecnico.
  • Evitare l'installazione vicino a segnali in movimento come ventilatori, motori DC, tubi di scarico, prese d'aria per prevenire attivazioni errate.
  • Le microonde non possono penetrare il metallo - evitare lampade metalliche chiuse/semi-chiuse e ostacoli metallici/vetrati.
  • Le prestazioni potrebbero variare con diversi driver PWM/0-10V.
  • Utilizzare un alimentatore DC stabilizzato con tensione di uscita stabile, basso coefficiente di ripple (25mA.
  • Le specifiche e i parametri del prodotto sono soggetti a ottimizzazione senza preavviso.
