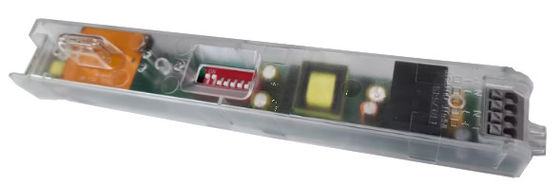

Sensore di movimento dimmerabile con funzione SYNC, guscio trasparente, bassa lobatura laterale per plafoniera LED MC188V 99
| Luogo di origine | Shenzhen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE, RED, UKCA, SAA |
| Numero di modello | MC188V 99 |
| Quantità di ordine minimo | 100 PCS |
| Prezzo | Negoziabile |
| Imballaggi particolari | Borsa a bolle + cartone + cartone(K=A) |
| Tempi di consegna | 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000 pezzi/mese |
Dettagli
| Tensione nominale | 120/277V CA 50/60Hz (USA); 220-240V CA 50/60Hz (Europa) | Alimentazione in stand-by | ≤0,5 W |
|---|---|---|---|
| Segnale di uscita | Segnale di attenuazione ON-OFF/0-10VDC | Altezza di montaggio | 3m (massimo 6m) |
| Temperatura operativa | -20°C -60°C | Certificato | CE, RED, UKCA, SAA |
| Tutta la vita | 5 anni di garanzia @Ta a pieno carico | ||
| Evidenziare | Sensore di movimento dimmabile con funzione SYNC,Sensore di movimento dimmabile a conchiglia trasparente,Sensore di movimento dimmabile per LED Batten |
||
Descrizione di prodotto
[Caratteristiche del prodotto]
- Design brevettato dell'antenna a dipolo accoppiato, adatto per un vassoio LED metallico integrato senza falsi inneschi.
- Guscio trasparente, non influisce sulla distribuzione della luce
- Basso lobo laterale, nessun falso innesco in spazi riflettenti metallici.
- Bassa potenza di trasmissione, nessun danno all'uomo.
- I dati del sensore possono essere impostati tramite interruttore DIP e telecomando.
- Non influenzato da temperatura, umidità, rumore, polvere, ecc.
- Con segnale di dimmerazione 1-10V, funzione SYNC
[Parametri]
|
Ingresso |
||||
|
Tensione nominale |
120/277V AC 50/60Hz(US)；220-240VAC 50/60Hz(Europa) |
|||
|
Potenza in standby |
≤0.5W |
|||
|
Test di sovratensione |
1kV(L/N,EN61000-4-5) |
|||
|
Uscita |
||||
|
Controllo uscita |
ON-OFF |
0-10VDC Segnale di dimmerazione |
||
|
Capacità di carico |
2A @120Vac 2A @277Vac |
|||
|
Capacità di carico |
200W@110VAC(Induttivo/LED),400W @110VAC(Resistivo). 400W@230VAC(Induttivo/LED),800W @230VAC(Resistivo). |
|||
|
Capacità massima di sovratensione |
30A (50% Ipeak, twidth =200us, 230Vac a pieno carico, avviamento a freddo); |
|||
|
0-10VDimmerazione |
< 50mA (Sorgente a corrente non costante) 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
|||
|
Parametro sensore |
||||
|
Frequenza operativa |
5.8 GHz ±75MHz, banda d'onda ISM. |
|||
|
Potenza di trasmissione |
1mW Max. |
|||
|
Tempo di mantenimento |
5S/1min/5min/10min(impostazione tramite DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30min (impostazione tramite telecomando) |
||||
|
Livello di dimmerazione in standby |
10%(1.4-1.6V)//30%(2.9-3.1V)(impostazione tramite DIP) |
|||
|
10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V)(impostazione tramite telecomando) |
||||
|
Tempo di mantenimento |
5S/1min/5min/10min(impostazione tramite DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30min (impostazione tramite telecomando) |
||||
|
Periodo di standby |
0S/1min/10min/+∞(impostazione tramite DIP) |
|||
|
0s/10s/1min/3min/5min/10min/30min/+∞ ( impostazione tramite telecomando) |
||||
|
Rilevamento |
100%/75%/50%/25%(impostazione tramite DIP) |
|||
|
100%/75%/50%/25% (impostazione tramite telecomando) |
||||
|
Sensore di luce diurna |
Luce diurna soglia |
5lux/30lux/100lux/Disabilita (impostazione tramite DIP) |
||
|
5lux/15lux/30lux/50lux/100lux/150lux/Disabilita (impostazione tramite telecomando) |
||||
|
Priorità luce diurna |
ON |
Off |
||
|
5lux/15lux/ 30lux/50lux |
Valore di accensione+(50-150Lux) |
|||
|
100lux |
Valore di accensione+(50-150Lux) |
|||
|
150lux |
Valore di accensione+(50-150Lux) |
|||
|
Raggio di rilevamento |
Montaggio a soffitto 3m r≥3m@1m/s, Montaggio a parete 2m r≥3.5m@1m/s Velocità di movimento: 100% di sensibilità, area interna aperta di 60 gradi. |
|||
|
Altezza di montaggio |
3m(6m Max ) |
|||
|
Ambiente |
||||
|
Temperatura operativa |
-20~60°C |
|||
|
Temperatura di stoccaggio |
-40℃~80℃, Umidità: ≤85% (senza condensa) |
|||
|
Standard di certificazione |
||||
|
Certificato |
CE, RED, UKCA, SAA |
|||
|
Ambientale Requisito |
Conforme a RoHS 2.0, Reach |
|||
|
Standard di sicurezza |
EN61058-1,UL60703-1 |
|||
|
EMC Standards |
EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
|||
|
Grado IP |
IP20 |
|||
|
Classe prodotto |
Classe Ⅱ |
|||
|
Altro |
||||
|
Cablaggio |
Morsettiera a innesto, cablaggio 0.5-0.75mm2 |
|||
|
Installazione |
Integrato |
|||
|
Pacchetto |
Sacchetto di bolle + Divisorio + Cartone (K=A) |
|||
|
Peso netto |
71.5±2g |
|||
|
Durata |
5 anni di garanzia @Ta pieno carico |
|||
[Descrizione funzione]
|
|
RFunzione ON-OFF |
Periodo di standby impostabile “0s” |
|
|
RDimmerazione a 2 stadi |
Periodo di standby impostabile “+∞” |
|
|
RDimmerazione a 3 stadi |
Periodo di standby impostabile “10s/1min/3min/5min/10min/30min”；“1min/10min“(impostazione DIP) |
|
|
□Raccolta luce diurna |
N/A |
|
|
RPriorità luce diurna |
Periodo di standby impostabile “+∞” |
[Informazioni sul prodotto]
[Schema di cablaggio]
Nota: Il sensore è progettato per collegare un solo carico. Il collegamento di più carichi può danneggiare il sensore.
SYNC: Quando uno dei sensori rileva movimento, la porta SYNC del sensore emette un livello alto e trasmette
Ad altre macchine dello stesso gruppo, altre macchine ricevono questo segnale di sincronizzazione, che equivale a un innesco induttivo a piena luce, e quindi impostano l'ingranaggio secondo i rispettivi codici estrinseci per il funzionamento
[Istruzioni di installazione]
- Installazione a vite
- Dimensione del taglio
[Impostazione interruttore DIP]
|
Funzione |
Area di rilevamento |
Tempo di mantenimento |
DSensore luce diurna
|
|||||
|
DIP |
1 |
2 |
|
3 |
4 |
|
5 |
|
|
Ⅰ |
ON |
ON |
100% |
ON |
ON |
5s |
ON |
30lux |
|
Ⅱ |
ON |
- |
75% |
ON |
- |
1min |
- |
disabilita |
|
Ⅲ |
- |
ON |
50% |
- |
ON |
5min |
|
|
|
Ⅳ |
- |
- |
25% |
- |
- |
10min |
|
|
|
Funzione |
Periodo di standby |
Livello di dimmerazione in standby
|
||||||
|
DIP |
6 |
7 |
|
8 |
|
|||
|
Ⅰ |
ON |
ON |
0s |
ON |
10% |
|||
|
Ⅱ |
ON |
- |
1min |
- |
30% |
|||
|
Ⅲ |
- |
ON |
10min |
|
|
|||
|
Ⅳ |
- |
- |
+∞ |
|
|
|||
[Intervallo di rilevamento]
[Telecomando]
[Inizializzazione]
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne in 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
[Impostazione predefinita]
Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilita, Periodo di standby: 0s, Livello di dimmerazione in standby:10%
[Avviso di applicazione]
l Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare le impostazioni dell'interruttore DIP.
l L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester di 165 cm/65 kg in un ambiente interno aperto.
l L'area di rilevamento del sensore a microonde quando installato a parete sarà notevolmente aumentata rispetto a quando installato a soffitto. Se si adotta il montaggio a parete/soffitto, ridurre la sensibilità o contattare la nostra azienda per confermare le impostazioni di utilizzo. Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Diversi ambienti e climi causano diversi valori di luminosità misurati dal sensore di luce diurna.
l I parametri del sensore potrebbero dover essere riconfigurati in diversi ambienti di installazione, fare riferimento alle seguenti istruzioni o contattare il produttore.
l Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare falsi inneschi.
l L'altezza di installazione del prodotto sensore non può superare i 6 metri e l'altezza ottimale è di 3 metri. La distanza tra i due sensori deve essere superiore a 3 m.
l Quando il sensore è installato in una lampada metallica, su una superficie riflettente metallica o in un piccolo ambiente chiuso, le microonde verranno riflesse più volte e causeranno falsi inneschi. Ridurre la sensibilità del sensore o contattare il produttore per supporto tecnico.
l Assicurarsi che non ci siano segnali di movimento come ventilatori, motori DC, tubi di scarico, prese d'aria, ecc. intorno al sensore, altrimenti il sensore potrebbe causare falsi inneschi.
l Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi sopra il prodotto.
l Per il nuovo ambiente di installazione, si consiglia di testare 5 pezzi campioni prima dell'installazione.
