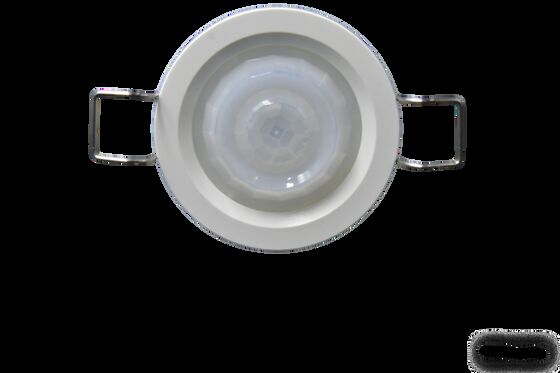

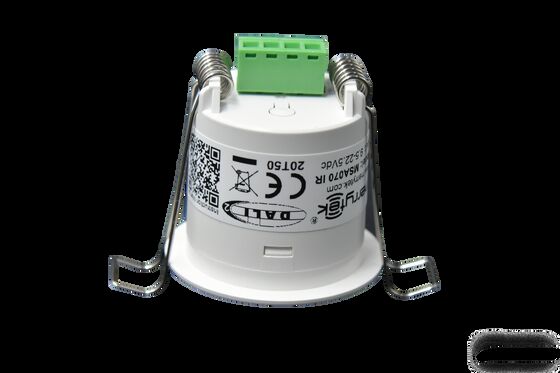

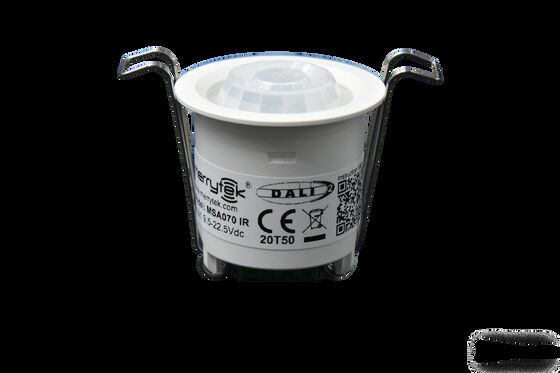

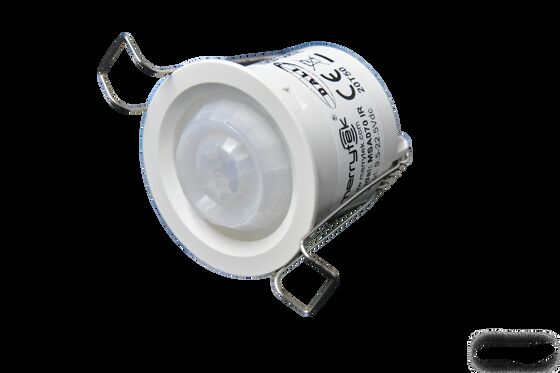

Sensore di presenza PIR da incasso a soffitto per corridoi da 35 mm con protocollo RS-485
| Luogo di origine | Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MSA070DIR485 |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negoziabile |
| Imballaggi particolari | Scatola bianca + etichette di scatola bianca + cartone + cartone |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10,000pcs al mese |
Dettagli
| Tensione in ingresso | 12-24VDC | Corrente di lavoro | 20mA MAX. |
|---|---|---|---|
| Consumo energetico | ≤0,5 W | Funzione | RS485 |
| Disponibile | Sensore di movimento, sensore di luce diurna | Altezza di montaggio | 2.5-4m |
| Installazione | di altezza superiore a 600 mm | taglia tagliata | Φ35mm |
| Evidenziare | Sensore PIR da incasso a soffitto da 35 mm,Sensore di movimento PIR per corridoi RS-485,Sensore PIR da incasso a soffitto |
||
Descrizione di prodotto
Sensore di occupazione del corridoio con protocollo RS-485
Sensore di occupazione PIR a soffitto compatto da 35 mm con comunicazione protocollo RS-485, progettato appositamente per applicazioni di rilevamento del movimento nei corridoi e nelle toilette.
Caratteristiche chiave
- Tecnologia avanzata di rilevamento del movimento PIR
- Super mini cassa con lente di Fresnel piana
- Uscita del protocollo RS485 per l'integrazione del sistema
- Capacità di rilevamento della luce ambientale
- Limite di illuminazione diurna configurabile e modalità di segnalazione
- Distanza massima di rilevamento: 8-10 metri di diametro
- Ideale per applicazioni nei corridoi e nei bagni
- Configurazione remota dell'area di rilevamento, del tempo di attesa e dell'ID del dispositivo
- Progettazione dell'impianto nascosto
- Dimensioni ultra piccole per l'integrazione del soffitto senza soluzione di continuità
Specifiche tecniche
| Parametri di ingresso/uscita | |
|---|---|
| Voltaggio di ingresso | 12-24V di corrente continua |
| Tensione nominale | 12/24V DC |
| Corrente di lavoro | 20 mA al massimo |
| Consumo di energia | ≤ 0,5 W @12/24V DC |
| Segnale di uscita | RS485 |
| Parametri del sensore | |
| Funzione | Detezione del movimento PIR + sensore di luce diurna |
| Zona di rilevamento | Impostazione del telecomando/RS485 MH18: 100%/75%/50%/25% |
| Tempo di sospensione | Impostazione del telecomando/RS485 MH18: 2s/30s/1min/3min/5min/10min/30min |
| Limita del sensore di luce diurna | Impostazione del telecomando MH18/RS485: 5lux/15lux/30lux/50lux/100lux/150lux/Disable |
| Distanza di rilevamento del raggio | Tangenziale in movimento ad un'altezza di 3 m: 4-5 m @ 25 °C (intervallo di rilevamento del movimento radiale più breve) |
| Controllo a distanza | Disponibile |
| Altezza di montaggio | 2.5-4m (tipicamente: 3m) |
| Ambiente di applicazione | |
| Fuoco di trivellazione | Φ35 mm |
| Temperatura di funzionamento | -25°C a +50°C (intervallo di rilevamento varia a seconda della temperatura) |
| Temperatura di conservazione | -40°C a +80°C |
| Garanzia | 3 anni (per problemi di qualità del prodotto nelle applicazioni interne) |
| Standard del filo | Diametro del filo: 0,2-2,5 mm, lunghezza di strappaggio: 7-8 mm |
| Norme di certificazione | |
| Certificato | Conformità CE |
| Requisiti ambientali | Compatibilità RoHS |
| Classificazione IP | IP20 |
Dimensioni del prodotto
Diagramma di cablaggio
Modello di rilevamento delle radiazioni
Informazioni sul segnale di rilevamento
Il sensore rileva segnali di movimento umano all'interno dell'area di rilevamento, specificamente ottimizzato per movimenti umani significativi come camminare.
Controllo a distanza (MH18)
Specifiche del protocollo RS485
| Tasso di Baud | 9600 |
| Bit di dati | 8 |
| Ferma Bit. | 1 |
| Tipo di dati di comunicazione | HEX TX/RX |
| Intervallo di comando dati | > 210 ms |
Struttura di comando del protocollo
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| Intestazione del quadro | ID High Bit | ID Low Bit | Lunghezza dei dati | Funzione | Valore | Codice di controllo |
Riferimento dei comandi del protocollo
| Comando | Funzione | Intervallo dei dati | R/W | Valore predefinito |
|---|---|---|---|---|
| 0x00 | Leggere il valore del comando | - | w | - |
| 0x03 | Relazione sulla presenza/assenza | 1-2 | W/r | 01 |
| 0x05 | Impostazione dell'area di rilevamento | 0-100 | W/r | 100% |
| 0x07 | Tempo di blocco | 0-FFFFFF | w | 0 |
| 0x08 | Attivazione dell'indicatore | 0-1. | W/r | 01 |
| 0x09 | Relazione sul valore della luce diurna | 0-1200 lux | r | - |
| 0x0A | Impostazione del valore di differenza di luce diurna | 10-100 | W/r | 10Lux |
| 0x0D | Impostazione dell' ora di sospensione | 3-7200 | W/r | Trent'anni |
| 0x17 | Versione del firmware | 0.0.0-100.0.0 | r | Versione attuale |
| 0x18 | Impostazione dell' ID del dispositivo | 0x0000-0xFFFF | W/r | 0xFFFF |
| 0x20 | Impostazione della compensazione della luce del giorno | 0x01-0x64 | W/r | 0x0a |
| 0x21 | Modifica ID dispositivo | 0-1. | w | 0x00 |
| 0x22 | Modalità di lettura o di report | 0-1. | W/r | 01 |
| 0x23 | Flip di stato | 1 | w | 1 |
| 0x25 | Funzione di soglia di luce diurna | 0-1200 lux,65535 | W/r | 65535 |
| 0x26 | Attivazione della funzione sensore | 0-1. | W/r | 0 |
| 0x30 | Ripristino impostazione di fabbrica | 1 | w | - |
Linee guida per l'installazione
- L'installazione deve essere eseguita da un elettricista qualificato con la corrente disconnessa
- Altezza massima di 4 m per uso interno esclusivamente, lontano da aree sensibili alla temperatura
- Assicurarsi che nessun oggetto di grandi dimensioni ostacoli l'area di rilevamento (il sensore non può rilevare attraverso gli oggetti)
- Evitate di metterlo vicino a oggetti che riflettono molto, router Wi-Fi o forni a microonde
- Intervallo di rilevamento ottimizzato per ambiente a 25°C - prestazioni variabili in base alla temperatura
- Rilevamento ottimizzato per il movimento tangenziale - rilevamento del movimento radiale è più breve
Disclaimer del prodotto
A causa della complessità della tecnologia del prodotto e delle differenze nell'ambiente di applicazione, la presente specifica serve solo da riferimento.Ci riserviamo il diritto di modificare le specifiche del prodotto senza notifica e non ci impegniamo legalmente o garantiGli utenti sono incoraggiati a integrare o modificare i contenuti delle specifiche in base alla loro esperienza di prodotto.
Per le specifiche tecniche dettagliate e la documentazione del protocollo, consultare direttamente il fabbricante.
