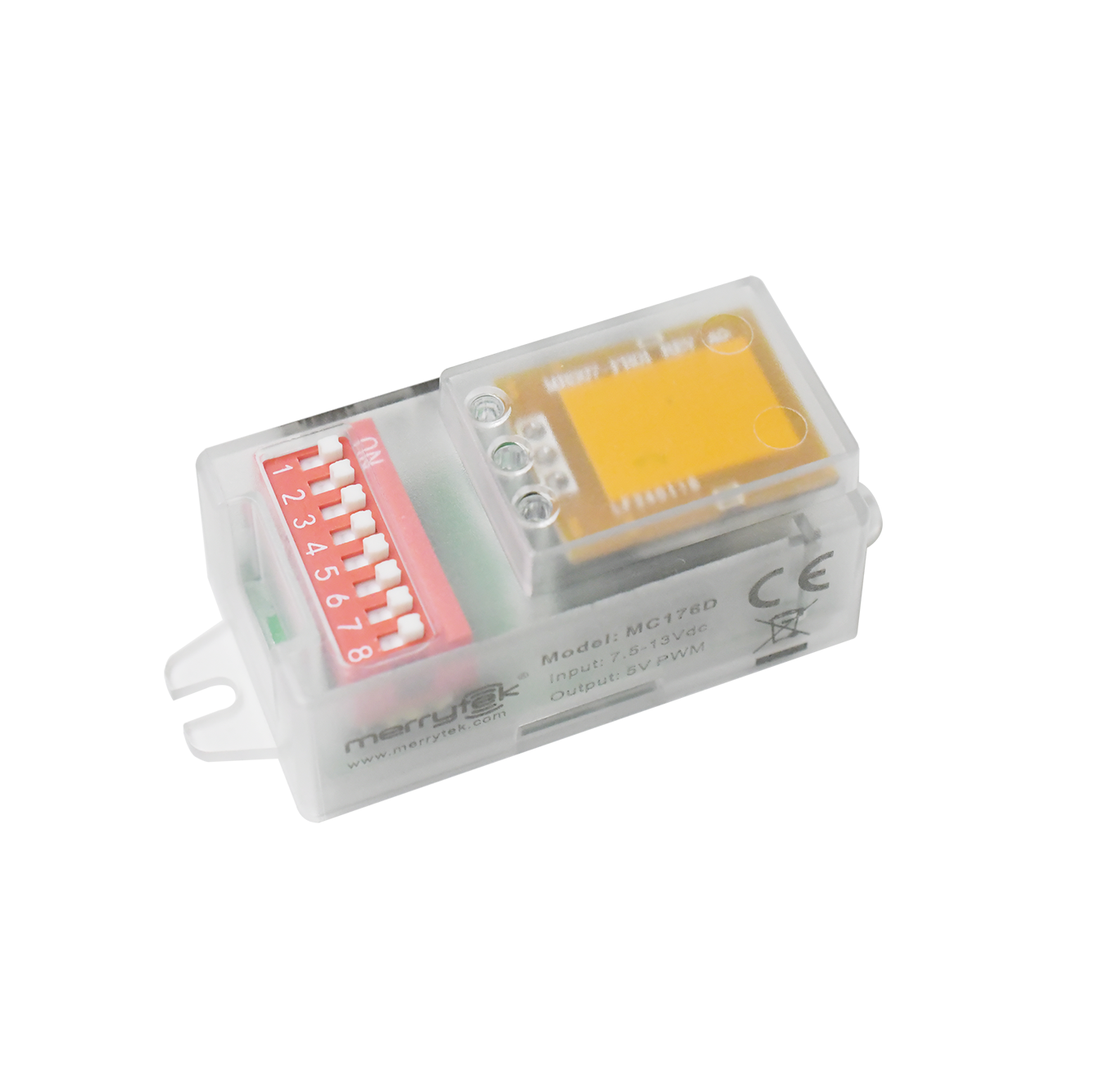

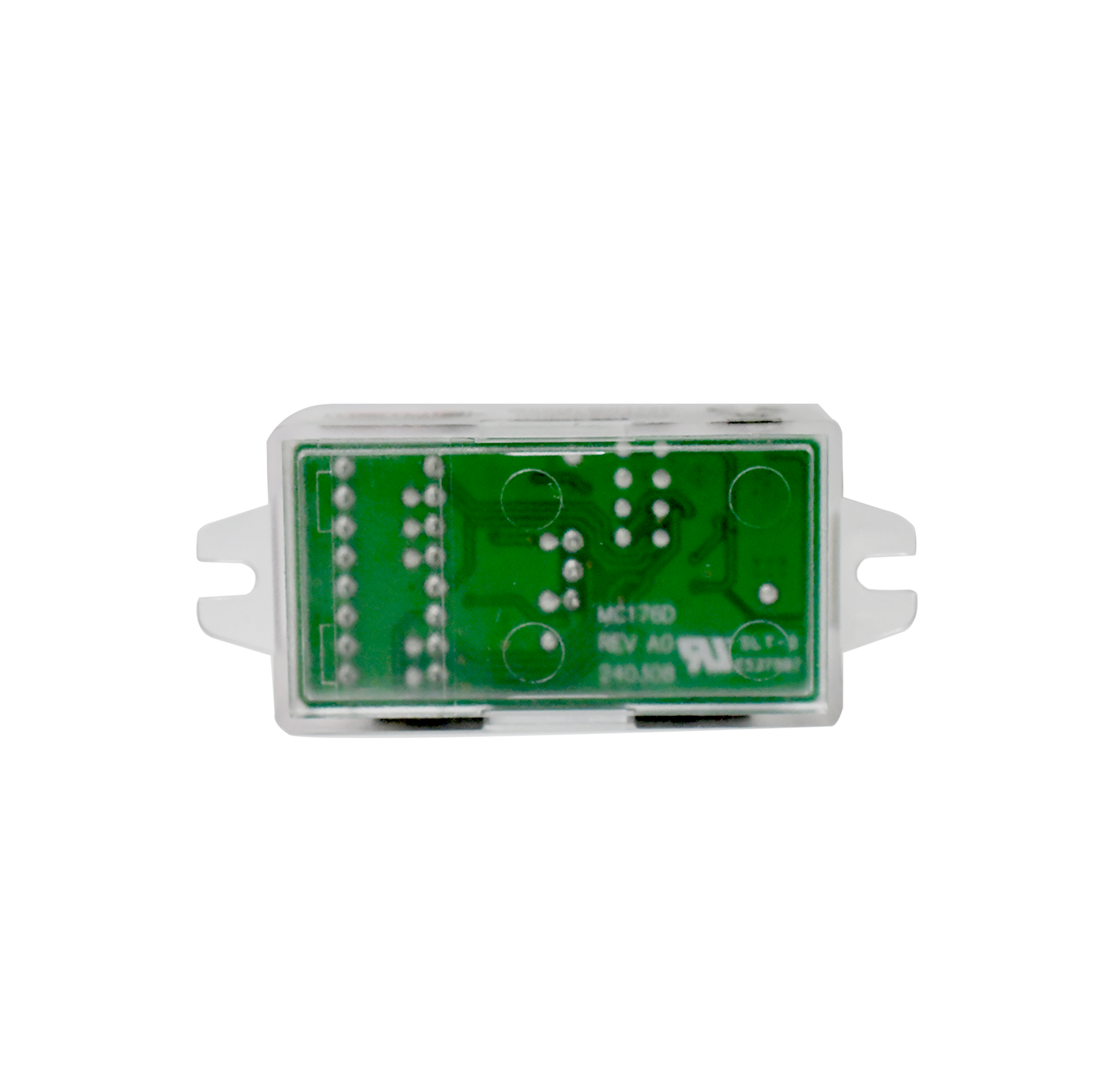

Sensore di movimento a microonde dimmabile a corrente continua, telecomando disponibile, funzione di priorità della luce diurna
| Luogo di origine | Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MC176D99 |
| Quantità di ordine minimo | 100pcs |
| Prezzo | Negoziabile |
| Imballaggi particolari | Taschino a bolla + parete divisoria + scatola esterna (K=A) |
| Tempi di consegna | entro 5 giorni lavorativi per il campione e il piccolo ordine; entro 3-4 settimane per l'ordine in m |
| Termini di pagamento | T/T, Western Union |
| Capacità di alimentazione | 10,000pcs al mese |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione nominale | 7,5-13 V CC | Corrente di lavoro | 16±2mA |
|---|---|---|---|
| Segnale di uscita | Segnale di regolazione PWM 5 V | Frequenza di lavoro | 50,8 GHz ± 75 MHz, banda ISM |
| Altezza dell'installazione | 3 m (massimo 6 m) | Temperatura di lavoro | -25°C a 60°C |
| Tutta la vita | 5 anni di garanzia@TA | ||
| Evidenziare | Sensore di movimento a microonde DC dimmabile,sensore di movimento a microonde con telecomando,Sensore di movimento a microonde con priorità di luce diurna |
||
Descrizione di prodotto
Sensore di movimento a microonde dimmabile a corrente continua
Disponibile il telecomando, funzione di priorità della luce diurna
Sensore a corrente continua a microonde con funzione di raccolta della luce diurna e capacità di controllo remoto.
Caratteristiche del prodotto
- 7.5-13VDC Input, Corrispondente potenza CC o con 12VDC
- Alimentazione del driver LED per potenza di uscita ausiliaria
- Segnale di attenuazione 5V PWM, attenuazione a 3 passaggi o a 2 passaggi
- Impostazione di tutti i parametri del sensore di movimento tramite telecomando e DIP
- Modulo di antenna a bassa impedenza con design di colonna di guida della luce di piccole dimensioni, può ridurre l'apertura della scheda della lampada
- Funzione di priorità della luce diurna
Parametri tecnici
| Input | |
|---|---|
| Voltaggio nominale | 7.5-13VDC |
| Corrente di lavoro | 16 ± 2 mA |
| Voltaggio di onda | < 100mVp-p |
| Prodotto | |
| Segnale di uscita | Segnale di attenuazione PWM 5V |
| Sensore della luce diurna | |
| Limita di luce diurna | 5Lux/15Lux/50Lux/disattivato |
| Priorità della luce diurna | ON. STOP. |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Livello di attenuazione | 25% |
Parametri di rilevamento
| Frequenza di lavoro | 50,8 GHz ± 75 MHz, banda ISM |
| Potenza di trasmissione | 1mW Max. |
| Zona di rilevamento | 100%/75%/50%/25% |
| Tempo di sospensione | 5s/90s/3min/10min |
| Periodo di attesa | 0s/30s/10min/+∞ |
| Distanza di rilevamento (radius) | Installazione a soffitto di 3 m di altezza: r≥4m@0,3m/s, r≥2,5m@1m/s; Installazione orizzontale di 2 m di altezza: r≥8m@0,3m/s, r≥4m@1m/s |
| Altezza dell'impianto | 3 m (massimo 6 m) |
Specifiche ambientali
| Temperatura di funzionamento | -25°C a 60°C |
| Temperatura di conservazione | -40°C...80°C, umidità ≤85% (non condensabile) |
Certificazioni
| Certificato | CE, RED (in attesa) |
| Requisiti ambientali | Rispetto alla RoHS 2.0Requisiti di portata |
| Classificazione IP | IP20 |
Specifiche aggiuntive
| Cablaggio | terminale a 3 pin da 2,0 mm |
| Requisiti di installazione | impianto integrato |
| Requisiti di imballaggio | Taschino a bolla + parete divisoria + scatola esterna (K=A) |
| Peso netto | 13 ± 2 g |
| Durata di vita | 5 anni di garanzia |
Descrizione della funzione
| MC176D 99 | Funzione |
|---|---|
| Funzione ON/OFF | N/A |
| Funzione di attenuazione in due fasi | Periodo di stand-by impostato su "+∞" |
| Funzione di attenuazione in tre fasi | Il periodo di stand-by deve essere impostato su "30S/10min" |
| Coltivazione diurna | N/A |
| Priorità della luce diurna | Periodo di stand-by impostato su "+∞" |
Diagrammi di operazione
Funzione ON/OFF (impostazione del periodo di stand-by a "0s")
Funzione di attenuazione in 2 fasi (impostazione del periodo di stand-by a "+∞")
Funzione di attenuazione in 3 fasi (il periodo di stand-by deve essere impostato su "10S/1min/3min/5min/10min/30min")
Priorità della luce del giorno
Diagrammi dei prodotti
Dimensione ((mm)
Diagramma di cablaggio
Diagramma delle funzioni
Impostazioni dell'interruttore DIP
| Zona di rilevamento | Tempo di sospensione | Sensore della luce diurna | Periodo di attesa |
|---|---|---|---|
| Io sono al 100%. | A 5S | ON ON 5Lux 15Lux | ON ON 0S |
| II - ON 75% | - Sulla 90. | - A 15Lux 50Lux | - Al 30S. |
| III ON - 50% | ON - 3 minuti | ON - 50Lux 100Lux | ON - 10 minuti |
| IV - - 25% | - - 10 minuti | - Disattiva. - | - - +∞ |
Diagramma delle radiazioni
Controllo remoto MH10
Inizializzazione
Il sensore accenderà la luce al 100% di luminosità per la prima volta e la spegnerà dopo 10 secondi.
Impostazioni predefinite
Sensibilità: 100% Tempo di attesa: 5 secondi Sensore di luce diurna: disattivato; Periodo di stand-by: 0S; Livello di oscurità di stand-by: 25%
Avviso di domanda
- Il sensore deve essere installato da un elettricista professionista.
- La distanza di rilevamento è legata a fattori quali la velocità di movimento dell'oggetto in movimento, le dimensioni dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione,se l'ambiente di installazione è aperto, e il materiale del riflettore.
- Quando il sensore a microonde è installato sul muro, la distanza di rilevamento sarà notevolmente aumentata rispetto a quella installata sul soffitto.
- I parametri dei sensori possono dover essere riconfigurati in ambienti di installazione diversi, si prega di consultare le seguenti istruzioni o contattare il costruttore.
- Questo sensore è solo per uso interno, vento e pioggia all'aperto, e gli oggetti in movimento circostanti causeranno un falso innesco.
- L'altezza di installazione del prodotto sensore non può superare i 6 metri e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere superiore a 3 metri.
- Quando il sensore è installato in una lampada di metallo, su una superficie riflettente di metallo o in un ambiente chiuso stretto, le microonde si rifletteranno più volte e causeranno una falsa attivazione.
- Si prega di assicurarsi che non ci siano segnali in movimento come ventilatori, motori CC, condotte fognarie, prese d'aria, ecc. attorno al sensore, altrimenti il sensore potrebbe causare una falsa attivazione.
- Le microonde non possono penetrare il metallo, non devono essere installate in lampade metalliche chiuse o semicercate e non deve esserci metallo o vetro che blocchi il prodotto.
- Sensore con driver PWM / 0-10V diversi, effetto di bassa luce può essere diverso.
- Deve essere utilizzata un'alimentazione a corrente continua regolata con tensione di uscita stabile e basso coefficiente di ripple.
- Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso.
