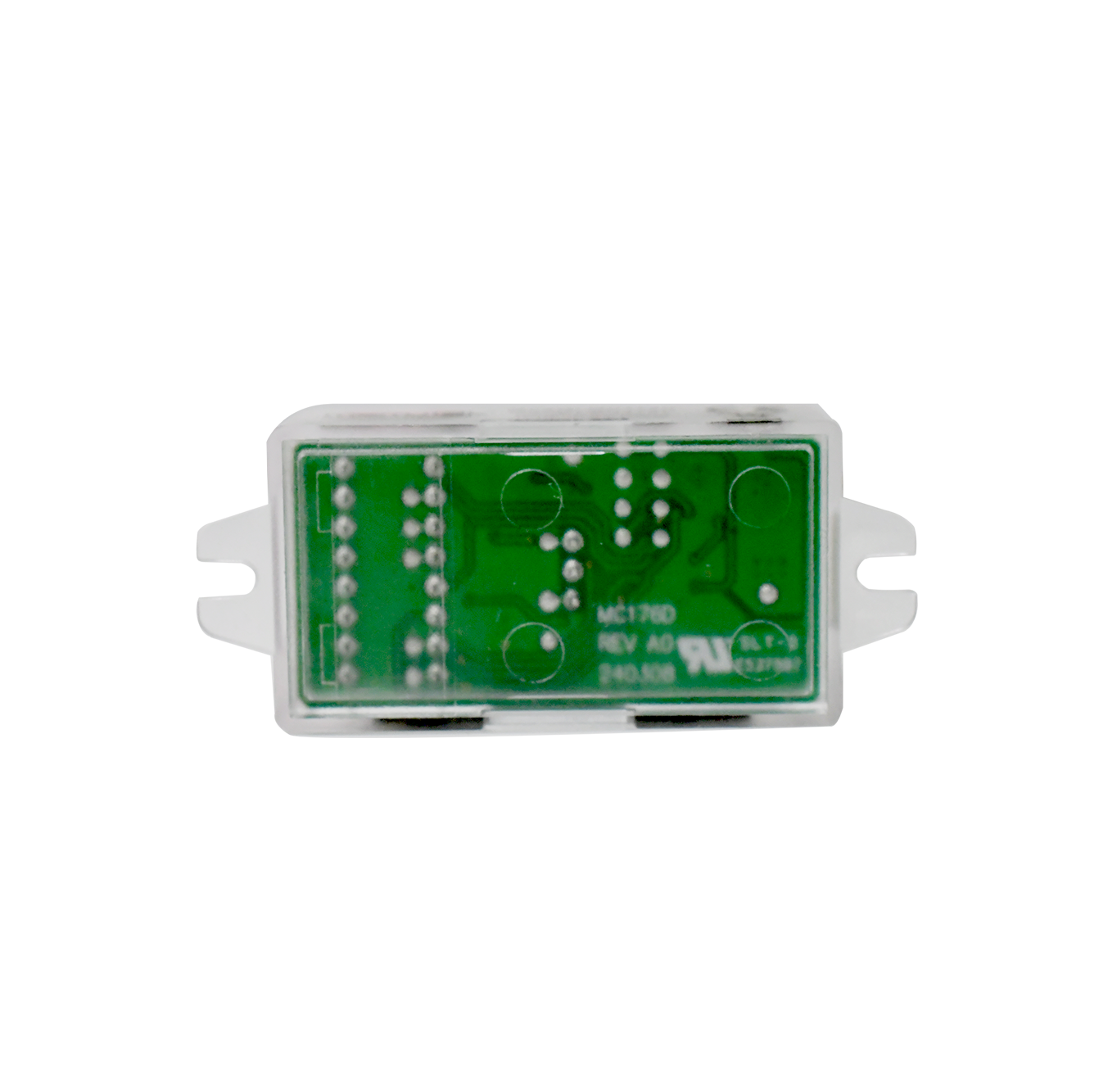

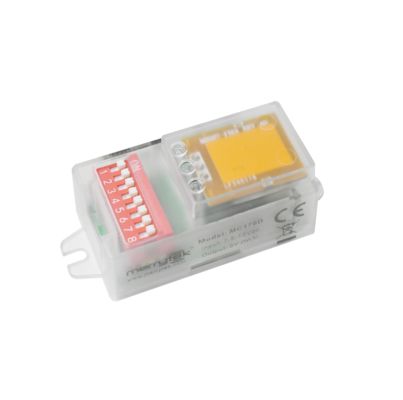

Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting
Luogo di origine Cina
Marca Merrytek
Certificazione CE
Numero di modello MC176D
Quantità di ordine minimo 100pcs
Prezzo Negoziabile
Imballaggi particolari Taschino a bolla + parete divisoria + scatola esterna (K=A)
Tempi di consegna entro 5 giorni lavorativi per il campione e il piccolo ordine; entro 3-4 settimane per l'ordine in m
Termini di pagamento T/T, Western Union
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione nominale 7,5-13 V CC Corrente di lavoro 16±2mA
Segnale di uscita Segnale di regolazione PWM 5 V Frequenza di lavoro 50,8 GHz ± 75 MHz, banda ISM
Altezza dell'installazione 3 m (massimo 6 m) Temperatura di lavoro -25°C a 60°C
Tutta la vita 5 anni di garanzia@TA
Evidenziare

sensore di movimento a microonde con raccolta della luce diurna

,

sensore di movimento a microonde DC

,

Sensore a microonde DIP Switch
Lasciate un messaggio
Descrizione di prodotto
Sensore DC di movimento a microonde, con funzione di priorità della luce diurna, impostazione DIP switch
Caratteristiche del prodotto
  • Ingresso 7,5-13 V CC, alimentazione CC corrispondente o con 12 V CC
  • Alimentazione driver LED per uscita di alimentazione ausiliaria
  • Segnale di regolazione PWM 5 V, dimmerazione a 3 o 2 livelli
  • Impostazione di tutti i parametri del sensore di movimento tramite DIP
  • Il modulo antenna a bassa impedenza con colonna di guida luminosa di piccole dimensioni può ridurre l'apertura del pannello della lampada
  • Funzione priorità luce diurna
Parametri
Ingresso
Tensione nominale7,5-13 V CC
Corrente di lavoro16±2mA
Tensione di ondulazione< 100mVp-p
Produzione
Segnale di uscitaSegnale di regolazione PWM 5V
Sensore di luce diurna
Soglia di luce diurna5Lux/15Lux/50Lux/Disabilita
Priorità alla luce del giornoACCESO | SPENTO
5Lux15Lux
15Lux50Lux
50Lux100Lux
Livello di attenuazione25%
Parametri di rilevamento
Frequenza di lavoro5,8 GHz ±75 MHz, banda ISM
Trasmettere potenza1 mW massimo.
Area di rilevamento100%/75%/50%/25%
Mantieni il tempo5s/90s/3min/10min
Periodo di stand-by0s/30s/10min/+∞
Campo di rilevamento (raggio)Installazione a soffitto 3m di altezza: r≥4m@0,3m/s, r≥2,5m@1m/s; Installazione orizzontale 2m di altezza: r≥8m@0,3m/s, r≥4m@1m/s
Altezza di installazione3 m (6 m massimo)
Ambiente
Temperatura di lavoroIntegrato: -25~60℃
Temperatura di conservazione-40℃…80℃, umidità ≤85% (senza condensa)
Standard di certificazione
CertificatoCE, ROSSO (in attesa)
Requisiti ambientaliRispettare RoHS 2.0, requisiti Reach
Grado di protezione IPIP20
Altro
CablaggioTerminale a 3 pin da 2,0 mm
Requisiti di installazioneinstallazione integrata
Requisiti di imballaggioBusta a bolle + divisorio + scatola esterna (K=A)
Peso netto13±2g
Tutta la vita5 anni di garanzia@Ta
Descrizione della funzione
MC176DFunzione
Funzione ON/OFFN / A
Funzione di attenuazione a due fasiIl periodo di stand-by deve essere impostato su "+∞"
Funzione di attenuazione in tre fasiIl periodo di stand-by può essere impostato su "30S/10min"
Raccolta alla luce del giornoN / A
Priorità alla luce del giornoIl periodo di stand-by deve essere impostato su "+∞"
Diagrammi operativi
Funzione On/OFF (imposta il periodo di stand-by su "0s")
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 0
Funzione di regolazione in 2 fasi (impostare il periodo di stand-by su "+∞")
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 1
Funzione di attenuazione a 3 fasi (il periodo di stand-by può essere impostato su "10S/1min/3min/5min/10min/30min")
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 2
Priorità alla luce del giorno
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 3
Diagrammi
Dimensione (millimetro)
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 4
Cablaggio, Funzione
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 5 Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 6
Impostazione dell'interruttore DIP
Area di rilevamentoMantieni il tempoSensore di luce diurnaPeriodo di stand-by
AccendiSpegnere
Ⅰ ACCESO ACCESO 100%ON SU 5SACCESO ACCESO 5Lux15LuxACCESO ACCESO 0S
Ⅱ - SUL 75%- NEGLI ANNI '90-ON 15Lux50Lux- ANNI '30
Ⅲ ATTIVO - 50%ACCESO - 3 minutiACCESO - 50Lux100LuxACCESO - 10 minuti
Ⅳ - - 25%- - 10 minuti- - Disabilita-- - +∞
Diagramma delle radiazioni
Sensore di movimento DC a microonde, con funzione di priorità della luce del giorno, impostazione dell'interruttore DIP 7
Inizializzazione

Il sensore accenderà la luce al 100% di luminosità per la prima volta e la spegnerà dopo 10 secondi. Durante il periodo di inizializzazione, non verrà rilevato alcun segnale di rilevamento del movimento esterno.

Impostazione predefinita

Sensibilità: 100% Tempo di attesa: 5 s Sensore di luce diurna: disabilitato; Periodo di stand-by: 0S; Livello di attenuazione in stand-by: 25%

Avviso di candidatura
  • Il sensore deve essere installato da un elettricista professionista. Si prega di interrompere l'alimentazione prima dell'installazione, del cablaggio, della modifica dell'impostazione dell'interruttore DIP, ecc.
  • La distanza di rilevamento è correlata a fattori quali la velocità di movimento dell'oggetto in movimento, la dimensione dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione, se l'ambiente di installazione è aperto e il materiale del riflettore.
  • Quando il sensore a microonde è installato a parete, la distanza di rilevamento sarà notevolmente aumentata rispetto a quella installata a soffitto.
  • Potrebbe essere necessario riconfigurare i parametri del sensore in diversi ambienti di installazione, fare riferimento alle seguenti istruzioni o contattare il produttore.
  • Questo sensore è solo per uso interno, vento e pioggia all'aperto e gli oggetti in movimento circostanti causeranno falsi allarmi.
  • L'altezza di installazione del prodotto sensore non può superare i 6 metri e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere maggiore di 3 metri.
  • Quando il sensore è installato in una lampada metallica, su una superficie riflettente metallica o in un ambiente stretto e chiuso, le microonde verranno riflesse più volte e causeranno falsi allarmi.
  • Assicurarsi che non vi siano segnali in movimento come ventilatori, motori CC, tubi fognari, prese d'aria, ecc. attorno al sensore, altrimenti il ​​sensore potrebbe causare falsi attivamenti.
  • Le microonde non possono penetrare il metallo, evitare l'installazione in lampade metalliche chiuse o semichiuse e non devono esserci metalli o vetro che bloccano il prodotto.
  • Sensore con driver PWM / 0-10 V diversi, l'effetto di scarsa illuminazione potrebbe essere diverso.
  • È necessario utilizzare un alimentatore regolato in CC con tensione di uscita stabile e basso coefficiente di ondulazione. L'ondulazione dell'alimentatore deve essere inferiore a 100 mV; la corrente di carico deve essere maggiore di 25 mA.
  • Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso.
