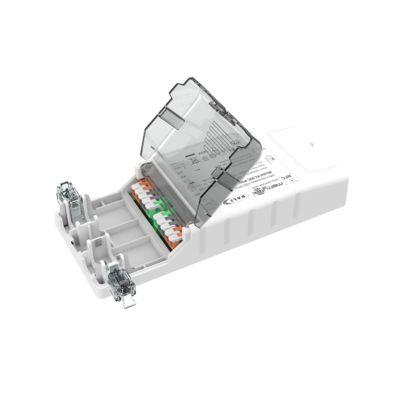

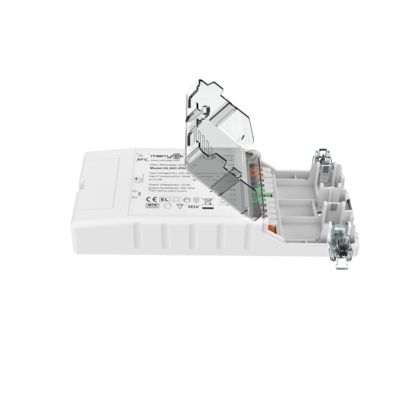

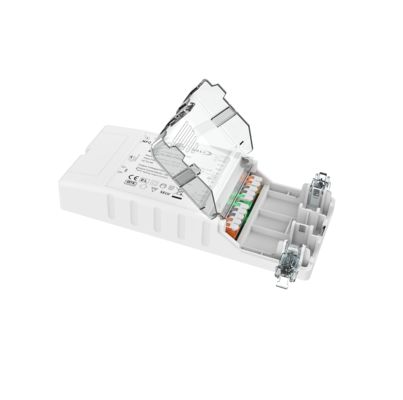

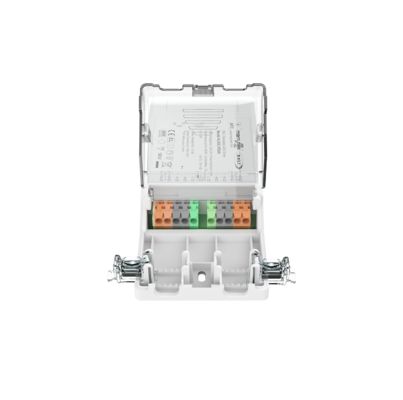

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Luogo di origine Cina
Marca Merrytek
Certificazione CE
Numero di modello KL50C-PDiiN
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Scatola bianca + Cartone, 50pcs/CTN
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T o PayPal
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Intervallo di tensione di ingresso CC 200-240Vdc
Modalità operativa Constant Current Metodo di controllo Driver led dimmerabile DALI2 programmabile NFC da 50W
Fattore di potenza ≥0,95 Efficienza 88%
Attuale 700-1400ma Dimensione 185x79x30mm
Valutazione IP IP20 Garanzia 5 anni
Evidenziare

driver a LED a 50 W DALI2 scaldabile

,

driver a LED programmabile NFC

,

700 mA a 1400 mA driver dimmabile
Lasciate un messaggio
Descrizione di prodotto

Driver LED dimmerabile DALI2 programmabile NFC da 50W della serie Easy-use da 700mA a 1400mA



1. Descrizione

-Senza sfarfallio per l'intero intervallo di dimmerazione

-Tecnologia NFC per la programmazione wireless

-Potenza in stand-by inferiore a 0,5 W

-Interfaccia DALI integrata DT6

-Funzionamento di emergenza CC alimentato centralmente DT19

-Protezione: cortocircuito / sovratemperatura / sovratensione

-Compensazione CLO

-Riduzione della corrente per temperature ambiente elevate

-pushDIM con funzione di memoria

-Design loop-in loop-out, cablaggio rapido, comodo e consente di risparmiare tempo

-5 anni di garanzia



2. Parametri

Ingresso Tensione di esercizio 198-264Vac 50Hz/60Hz
Tensione nominale di ingresso 220-240Vac 50Hz/60Hz
Intervallo di tensione in ingresso CC 200-240Vdc
Corrente di ingresso 0,3 A max.
Corrente di spunto in ingresso <25A (larghezza impulso di mezza corrente 100μs) @230Vac
Fattore di potenza (@230V, carico 100%) ≥ 0,95
Distorsione armonica totale Tipica: 15% (@230Vac, carico 100%)
Potenza in stand-by ≤0,5 W (@230Vac quando DALI si spegne)
Efficienza (@230Vac, carico 100%) 88%
Metodo di cablaggio Sezione del filo: 0,75-2,5 mm2
Quantità loop-in&Loop-out 22 pezzi (@230Vac)

Interruttore automatico

(Calcola la corrente nel filo)

 tipo B10 B13 B16 B20 B25 /
Numero 20 25 30 40 50 /
tipo C10 C13 C16 C20 C25 C32
Numero 28 40 45 55 70 90
Uscita Modalità operativa Corrente costante
Tipo di carico LED
Requisito di ripple (sfarfallio o senza sfarfallio) Valore di sfarfallio: inferiore al 5% per l'intero intervallo di dimmerazione
Tempo di avvio <1s (@230Vac); <0,5s (@200Vdc)
Tensione di uscita a vuoto 75 V CC max.
Intervallo di tensione di uscita del carico 12-58Vdc
Potenza di uscita a pieno carico 50 W max.
Corrente di uscita del carico 700-1400mA
Precisione corrente/tensione costante Precisione corrente costante ±5%
Metodo di cablaggio Sezione del filo: 0,75-1,5 mm2
Metodo di controllo Dimmerazione PUSH primaria Dimmerazione PUSH primaria (lunghezza massima del filo di collegamento: 20 m)
Dimmerazione DALI Dimmerazione DALI (lunghezza massima del cavo: 300 m)
Intervallo di dimmerazione Dimmerazione PUSH e DALI primaria: 0%-100%
EccezioneProtezioneRequisiti Sovratemperatura in uscita
protezione		 Sì, senza funzione di autoripristino (può essere richiesto)
Protezione da cortocircuito in uscita Sì, senza funzione di autoripristino (può essere richiesto)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25℃~50℃ Umidità: 85% (senza condensa)
Temperatura/umidità di stoccaggio -40℃~80℃, Umidità: 85% (senza condensa)
Temperatura massima della cassa (Tc) 85℃

Sicurezza

& EMC

 Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard del protocollo DALI IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Standard di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Tensione di tenuta 3750Vac, 5mA, 60s (Ingresso “L N” - Uscita “SEC”)
Altri Gradi di protezione IP20
Tipo di protezione Classe I
Tipo di installazione Installazione indipendente
Dimensione 185*79*30mm
Funzione di memoria di blackout Sì, memoria di blackout PUSH
Sincronizzazione dimmerazione PUSH

Parallelo: 15 unità max.

Serie: 25 unità max.
Requisito di imballaggio Sacchetto in PE + scatola di cartone + manuale + divisorio + scatola esterna (K=A)
Peso 266±5g
Durata 5 anni @Ta a pieno carico
Nota: tutti i parametri sono testati con una tensione di ingresso di 230 V CA e un ambiente a 25 gradi, se non diversamente specificato.



3. Dimensioni (Unità: mm)

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 0Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 1

4. Schema di cablaggio

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 2

Fig. A DALI Dimming

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 3Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 4

Fig.B Push Dimming





5. Derating

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 5

6. Curva di dimmerazione

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 6

7. Impostazione della marcia corrente

KL50C-PDiiN
Corrente (mA) Pomax (W) Uout (V)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

I set di dati di corrente tipici sono di riferimento quando si selezionano i modelli di apparecchi a LED. È possibile impostare più livelli di corrente tramite NFC utilizzando un'APP mobile regolabile con incrementi di 1 mA.

Sistemi di comando a LED di serie facile da usare da 700mA a 1400mA programmabili NFC 50W DALI2 7

Scansiona il codice per scaricare Merrytek NFC



8. ON/OFF e descrizione del funzionamento della dimmerazione

A. Premere brevemente l'interruttore PUSH (tempo di pressione breve 0,1 s-1 s), il driver LED si accenderà o si spegnerà.

B. Dimmerazione: premere e tenere premuto l'interruttore PUSH (1 s-8 s), il driver LED può ottenere la dimmerazione, l'illuminazione o la dimmerazione, l'intervallo di dimmerazione è 2-100%.

C. Memoria: la dimmerazione PUSH ha una funzione di memoria di dimmerazione.

D. Sincronizzazione della dimmerazione: l'alimentazione collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi.

E. Modalità di dimmerazione DALI: collegare l'alimentatore al sistema DALI e può essere attenuato dall'host DALI. L'intervallo di dimmerazione è 0-100%.



9. Questioni che necessitano diAttenzione

1) La stringa LED deve essere collegata al carico prima di accendere l'alimentazione in ingresso; in caso contrario, la stringa LED potrebbe essere danneggiata.

2) Dopo che l'ingresso del driver LED è stato spento, ci sarà una tensione residua in uscita, che può essere mantenuta per circa 3 minuti.

3) Prima di impostare i parametri tramite NFC, assicurarsi che il driver sia spento.
