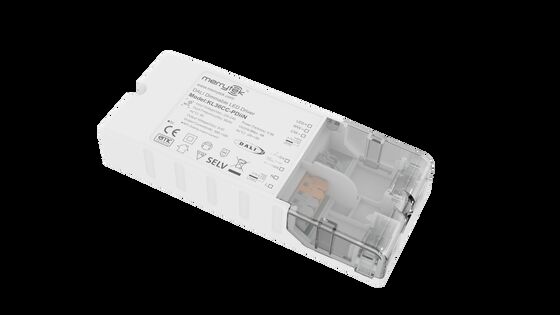

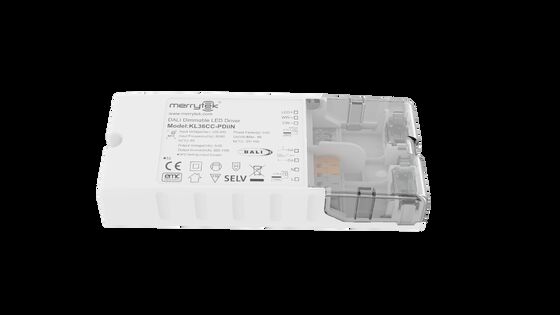

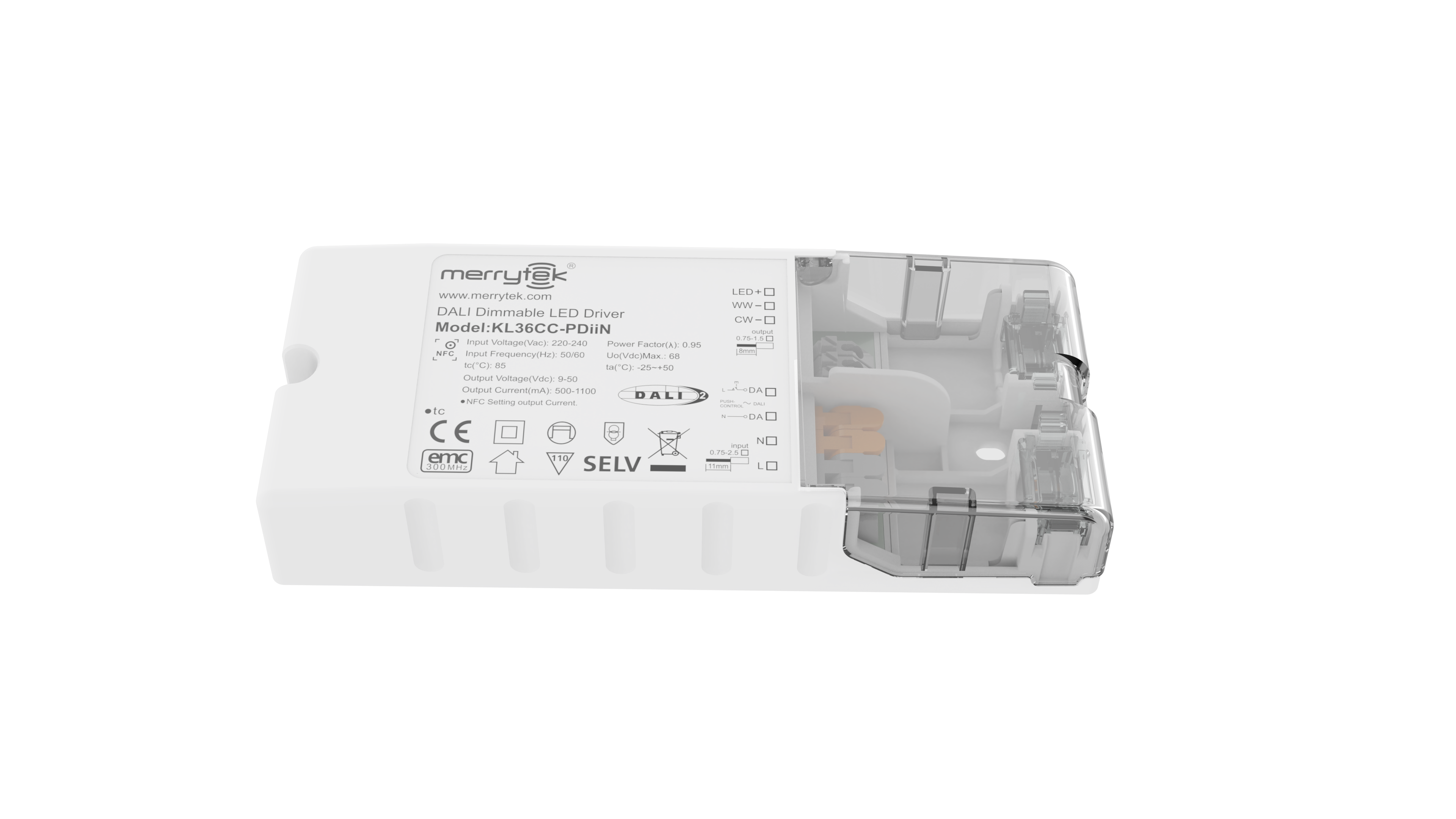

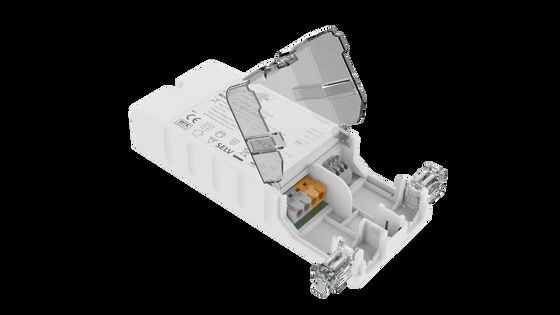

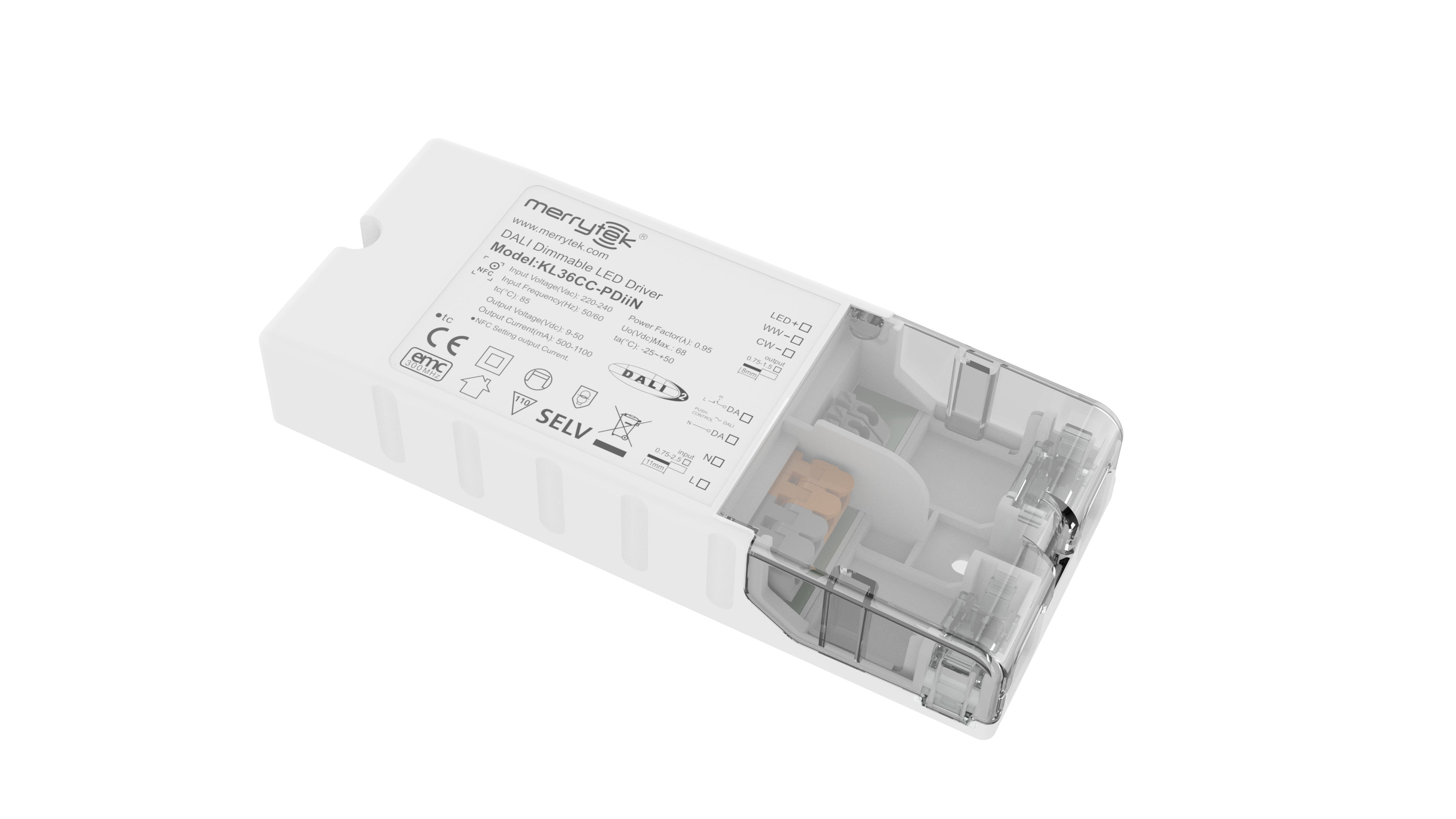

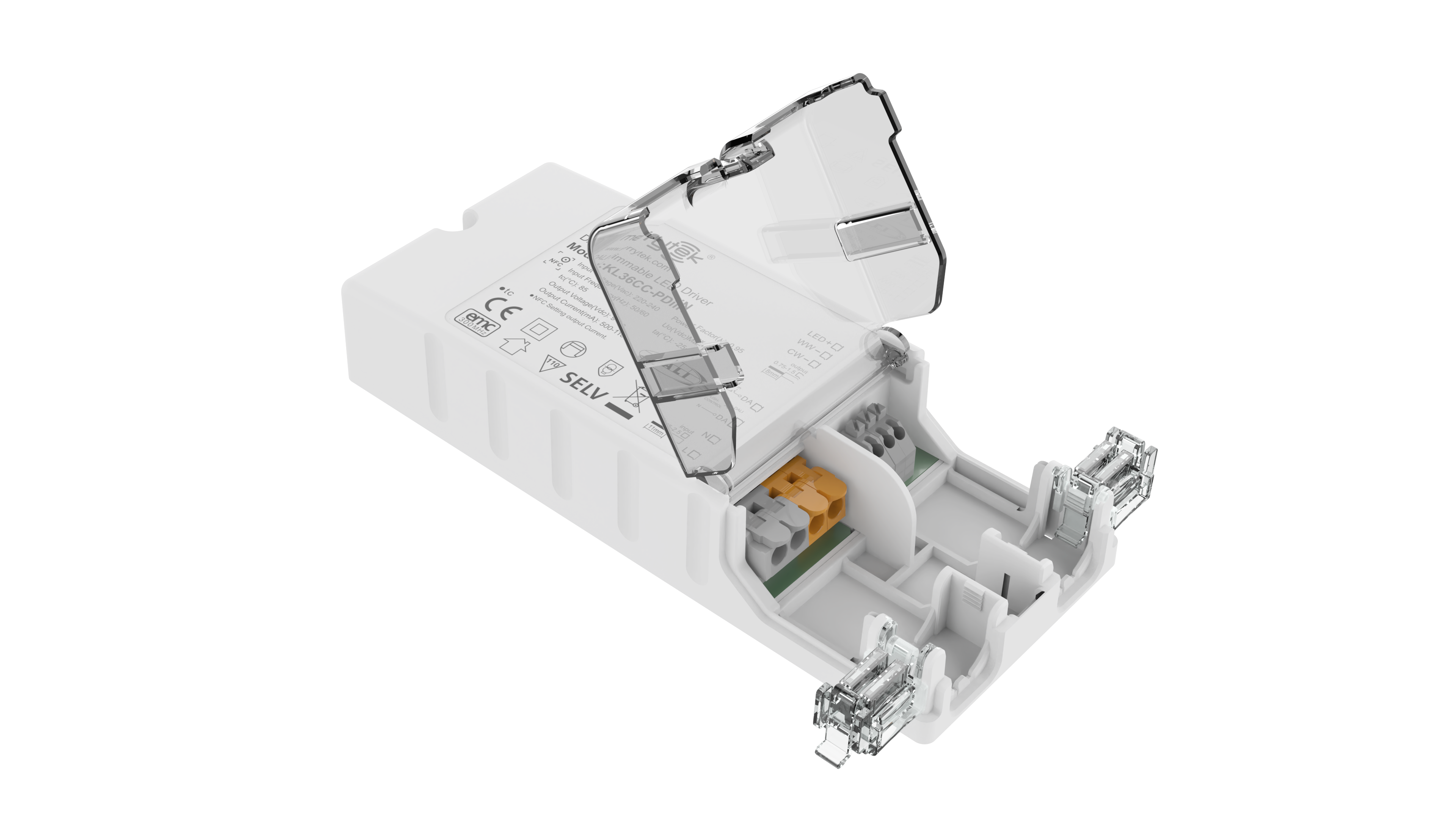

36W programmabile NFC DALI DT8 LED driver corrente costante 500ma a 1100ma di uscita
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | KL36CC-PDiiN |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negoziabile |
| Imballaggi particolari | scatola bianca + istruzioni cartone cartone esterno |
| Tempi di consegna | 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito. |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 20,000pcs al mese |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione operativa | 220-240Vac 50Hz /60Hz | Fattore di potenza | ≥ 0,95 @ 230VAC (carico completo) |
|---|---|---|---|
| Potenza in stand-by | ≤ 0,5 W ((@230Vac) | Efficienza | 88%massimo @230VAC (Pieno carico) |
| Modalità operativa | Dimmerazione DALI2 DT8 e dimmerazione PUSH | Dimensione dell'installazione | 154*63*28mm |
| Garanzia | 5 anni | Corrente di uscita costante | 500-1100ma |
| Evidenziare | driver a LED DALI DT8 da 36 W,driver a LED programmabile NFC,driver a LED a corrente costante 500ma |
||
Descrizione di prodotto
Driver LED DALI DT8 programmabile NFC da 36 W
Uscita a corrente costante da 500 mA a 1100 mA
Caratteristiche del prodotto
- Senza sfarfallio per l'intera gamma di dimmerazione
- Potenza in stand-by inferiore a 0,5 W
- Dimmerazione primaria con pulsante
- Tecnologia NFC per la programmazione wireless
- Interfaccia DALI integrata DT8
- Funzionamento di emergenza DC alimentato centralmente DT19
- Compensazione CLO
- Protezione: cortocircuito/sovratemperatura/sovratensione
- Declassamento della corrente per temperatura ambiente elevata
- Push dim con funzione di memoria
- Garanzia di 5 anni
Parametri tecnici
Specifiche di ingresso
| Tensione operativa | 198-264Vca 50Hz/60Hz |
| Tensione di ingresso nominale | 220-240Vac 50Hz/60Hz |
| Intervallo di tensione di ingresso CC | 200-240 Vcc |
| Corrente in ingresso | 0,19 A massimo. |
| Corrente di spunto in ingresso | <15A (ampiezza impulso di mezza corrente 100μs) @230Vac |
| Fattore di potenza (@230V carico 100%) | ≥ 0,95 |
| Distorsione armonica totale | Tipico: 15% (@230Vac, carico 100%) |
| Alimentazione in stand-by | ≤ 0,5 W (@230Vac quando DALI è spento) |
| Efficienza (@230Vac, carico 100%) | 88% massimo |
| Metodo di cablaggio | Sezione del filo: 0,75-2,5 mm² |
Specifiche di uscita
| Modalità operativa | Corrente costante |
| Tipo di carico | GUIDATO |
| Requisito di ondulazione | Valore dello sfarfallio: inferiore al 5% per l'intero intervallo di dimmerazione |
| Orario di avvio | <1s (@230Vac); <0,5 s (@200 V CC) |
| Tensione di uscita a vuoto | 68 V CC max. |
| Intervallo di tensione di uscita del carico | 9-50 V CC |
| Potenza in uscita a pieno carico | 36 W massimo. |
| Caricare la corrente di uscita | 500-1100 mA |
| Precisione della corrente costante | ±5% |
| Metodo di cablaggio | Sezione del filo: 0,75-1,5 mm² |
Metodo di controllo
| Dimmerazione PUSH primaria | Dimmerazione PUSH primaria (lunghezza massima cavo: 20 m) |
| Dimmerazione DALI | Dimmerazione DALI (lunghezza massima del cavo: 300 m) |
| Gamma di attenuazione | Dimmerazione primaria PUSH e DALI: 0%-100% |
Requisiti di protezione
| Protezione da sovratemperatura in uscita | Sì, senza funzione di ripristino automatico (è possibile richiedere informazioni) |
| Protezione da cortocircuito in uscita | Sì, con funzione di ripristino automatico (è possibile richiedere informazioni) |
Ambiente operativo
| Temperatura/Umidità operativa | -25℃~50℃ Umidità: 85% (senza condensa) |
| Temperatura/Umidità di conservazione | -40℃~80℃, Umidità: 85% (senza condensa) |
| Massimo. Temp. cassa (Tc) | 85 ℃ |
Sicurezza ed EMC
| Norma EMC | EN55015 EN61547 EN61000-3-2 EN61000-3-3 |
| Standard del protocollo DALI | IEC62386-101/102/207 DT6/209 DT8/220 DT19/251/252/253 |
| Norma di sicurezza | EN61347-1 EN61347-2-13 |
| Certificazione | CE, CB, ENEC |
| Resistere alla tensione | 3750Vac, 5mA, 60s (Ingresso "LN" - Uscita "SEC") |
Altre specifiche
| Gradi di protezione | IP20 |
| Tipo di protezione | Classe II |
| Tipo di installazione | Installazione indipendente |
| Dimensione | 154×63×28mm |
| Funzione di memoria oscurante | Sì, memoria di blackout PUSH |
| PUSH Sincronizzazione dimmerazione | Parallelo: 15 unitàMax. Serie: 25 unitàMax. |
| Requisito di imballaggio | Borsa in PE + scatola kraft + manuale + divisorio + scatola esterna (K=A) |
| Peso | 179,5±5 g |
| Vita | 5 anni @Ta a pieno carico |
Nota: tutti i parametri sono testati con una tensione di ingresso di 230 V ca e un ambiente a 25 gradi, se non diversamente specificato.
Dimensioni
Schemi elettrici
Modalità canale: 1 indirizzo per 2 canali (209 DT8); 2 indirizzi per 2 canali (207 DT6); 1 indirizzo per 2 canali (207 DT6)
Fig A: Dimmerazione PUSH (parallela) | Fig B: Dimmerazione PUSH (serie)
Fig C: Dimmerazione DALI
Modalità canale: 1 indirizzo per 1 canale (207 DT6)
Fig D: Dimmerazione PUSH (parallela) | Fig E: Dimmerazione PUSH (serie)
Fig F: Dimmerazione DALI
Curve di declassamento e dimmerazione
Curva di attenuazione
Tensione corrente corrispondente
| Corrente (mA) | Pomax (W) | Uout (V) |
|---|---|---|
| 500 | 25.0 | 9～50 |
| 550 | 27.5 | 9～50 |
| 600 | 30.0 | 9～50 |
| 650 | 32,5 | 9～50 |
| 700 | 35,0 | 9～50 |
| 750 | 36.0 | 9～48 |
| 800 | 36.0 | 9～45 |
| 850 | 35.7 | 9～42 |
| 900 | 36.0 | 9～40 |
| 950 | 36.1 | 9～38 |
| 1000 | 36.0 | 9～36 |
| 1050 | 35.7 | 9～34 |
| 1100 | 36.3 | 9～33 |
I tipici set di dati attuali servono come riferimento quando si selezionano i modelli di apparecchi a LED. È possibile impostare più livelli di corrente tramite NFC utilizzando un'APP mobile regolabile in incrementi di 1 mA.
Scansiona il codice per scaricare l'app Merrytek NFC
Descrizione del funzionamento ON/OFF e regolazione
- UN.Premere brevemente l'interruttore PUSH (0,1 s-1 s) per accendere o spegnere il driver LED.
- B.Dimmerazione: tenere premuto l'interruttore PUSH (1s-8s) per ottenere la regolazione o l'illuminazione, con un intervallo compreso tra 2 e 100%.
- C.Regolazione della temperatura del colore: spegni le luci con PUSH, quindi tieni premuto per regolare la temperatura del colore dalla luminosità attuale. Rilasciare e premere nuovamente per regolare nella direzione opposta. Nessuna operazione per 5 secondi fa uscire dalla modalità di regolazione del colore.
- D.Memoria: l'attenuazione PUSH ha la funzione di memoria dell'attenuazione.
- E.Sincronizzazione della regolazione: gli alimentatori collegati allo stesso interruttore PUSH possono essere sincronizzati tenendo premuto per più di 15 secondi.
- F.Modalità di regolazione DALI: connettersi al sistema DALI per la regolazione tramite host DALI con un intervallo compreso tra 0 e 100%.
Note importanti
- Il driver LED deve essere collegato al carico prima di accendere l'alimentazione in ingresso; in caso contrario, il driver LED potrebbe danneggiarsi.
- Dopo che l'ingresso del drive LED è stato spento, all'uscita sarà presente una tensione residua che può essere mantenuta per circa 3 minuti.
- Prima di impostare i parametri tramite NFC, assicurarsi che il driver sia spento.
