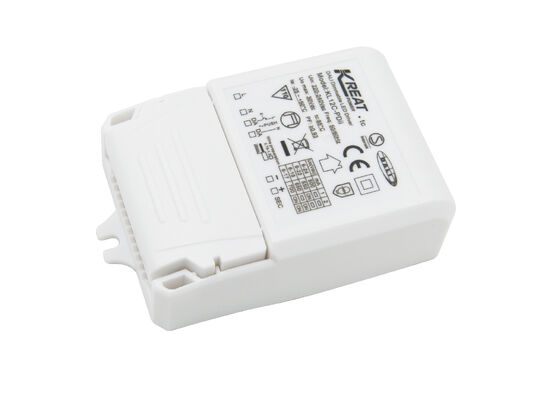

Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL12C-PDiiN
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, ordine all
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese
Dettagli
Tensione operativa 220-240Vac 50Hz /60Hz Fattore di potenza ≥0.9C @230VAC (Pieno carico)
Alimentazione in stand-by ≤ 0,5 W ((@230Vac) Efficienza 83% Max. @230VAC (carico pieno)
Modalità operativa Dimmeraggio DALI2 e dimmeraggio PUSH Dimensione dell'installazione 88*52*25,5 mm
Garanzia 5 anni Corrente di uscita costante 150-500 mA
Evidenziare

Driver LED dimmerabile DALI2 12W

,

Driver LED per faretti dimmerabile programmabile NFC

,

Driver LED DALI2.0 150-500mA
Lasciate un messaggio
Descrizione di prodotto
DALI2 DT6 150-500mA 12W driver a LED dimmabile per il downlight a LED con programmazione NFC
Visualizzazione del prodotto

DALI2 DT6 150-500mA 12W driver a LED dimmabile per downlight a LED con programmazione NFC

Caratteristiche del prodotto
  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Tecnologia NFC per la programmazione wireless
  • Interfaccia DALI integrata DT6
  • Funzione di emergenza DT19 a corrente continua alimentata centralmente
  • Compensazione CLO
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Degenerazione della corrente per elevate temperature ambientali
  • Spingere sfumatura con funzione di memoria
  • Garanzia di 5 anni
Parametri tecnici
Micro serie: KL12C-PDiiN
Specifiche di input
Tensione di funzionamento 198-264Vac 50Hz/60Hz
Tensione di ingresso nominale 220-240Vac 50Hz/60Hz
Intervallo di tensione di ingresso CC 200-240Vdc
Corrente di input 0.07A Max.
Corrente di ingresso < 15A (larghezza dell'impulso di mezza corrente 100μs) @ 230Vac
Fattore di potenza (@230V 100% carico) ≥ 0,9C
Distorsione armonica totale Tipico: 15% (@230Vac, 100% di carico)
Potenza in stand-by ≤ 0,5 W (@ 230Vac quando PUSH o DALI sono spenti)
Efficienza (@230Vac, carico al 100%) 83%
Metodo di cablaggio 0.75-1.5 mm2
Specifiche di uscita
Modalità di funzionamento Corrente costante
Tipo di carico LED
Richiesto di Ripple Valore di lampeggiamento: inferiore al 5% per l'intero intervallo di attenuazione
Orario di avvio < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Tensione di uscita a zero carico 55 V DC Max.
Intervallo di tensione di uscita di carico 3-40V di corrente continua
Potenza di uscita a pieno carico 12W
Corrente di uscita di carico 150-500mA
Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio Terminale di spinta, sezione trasversale del filo: 0,75-1,5 mm2
Metodo di controllo
Dimming PUSH primario Disminuzione primaria PUSH (Lungozza massima del cavo: 20M)
Intervallo di attenuazione Dimming PUSH e DALI primario: 0%-100%
Dimming DALI Dimming DALI (lunghezza massima del cavo: 300 m)
Protezione e ambiente
Potenza superiore alla protezione contro la temperatura Sì, senza funzione di auto-recupero (può essere richiesto)
Protezione da cortocircuito di uscita Sì, con funzione di auto-recupero (Può essere richiesto)
Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di stoccaggio -40°C~80°C, umidità: 10%-95%
Temperatura massima della cassa (Tc) 85°C
Sicurezza e certificazioni
Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-102, IEC 62386-207 DT6 / 251 / 252 / 253 IEC 62386-220 DT19
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE, CB, ENEC, SAA
Resistere alla tensione 3750Vac, 5mA, 60s (Input "L N" - Output "SEC")
Specificità fisiche
Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente
Dimensioni (con crimping) 88 × 52 × 25,5 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione Parallelo: 15 unità al massimo. Serie: 25 unità al massimo.
Requisito di imballaggio Sacco in PE + istruzioni + scatola kraft + cartone + cartone esterno (K=A)
Peso (con crimping) 80.2±5 g
La vita 5 anni @Ta pieno carico
Nota: tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 Vac e in un ambiente a 25 gradi, salvo specificato.
Dimensioni
Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 0
Diagrammi di cablaggio
Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 1
Fig. Un DALI Dimming
Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 2
Figura B Dimming a spinta
Curve di attenuazione e attenuazione
Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 3 Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 4
Corrente corrispondente tensione
Corrente (mA) Pomax (W) Uout (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

I tipici set di dati di corrente sono di riferimento quando si selezionano i modelli di apparecchiature a LED.

Driver LED DALI2 DT6 150-500mA 12W Dimmerabile per faretti LED con programmazione NFC 5
Scansiona il codice per scaricare l'app NFC di Merrytek
Istruzioni operative
  • Accensione:Se premete il pulsante PUSH (0,1s-1s), il driver LED si accende o si spegne.
  • Dimming:Premere e tenere premuto l'interruttore PUSH (1s-8s).
  • Memoria:La funzione di attenuazione PUSH ha una funzione di attenuazione della memoria.
  • Sincronizzazione di attenuazione:La potenza collegata allo stesso pulsante PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi.
  • Modalità di attenuazione DALI:Collegare l'alimentazione al sistema DALI, e può essere attenuato dall'host DALI.
Nota di sicurezza importante
  1. Il driver LED deve essere collegato al carico prima di accendere la potenza di ingresso; in caso contrario, il driver LED può essere danneggiato.
  2. Una volta spento l'ingresso dell'azionamento a LED, all'uscita vi sarà una tensione residua, che può essere mantenuta per circa 3 minuti.
  3. Prima di impostare i parametri tramite NFC, assicurarsi che il driver sia spento.
