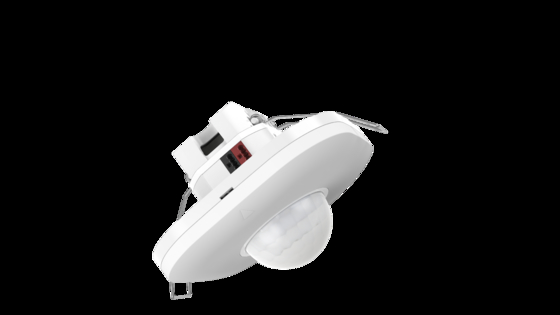

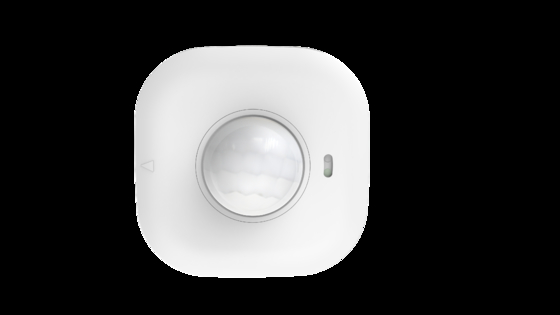

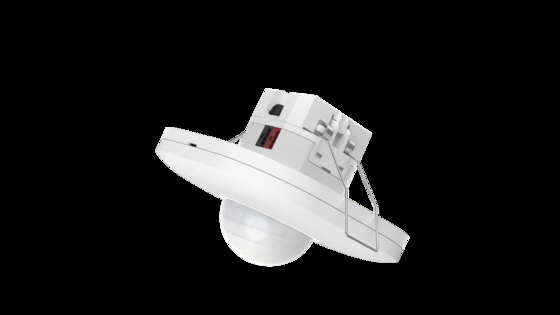

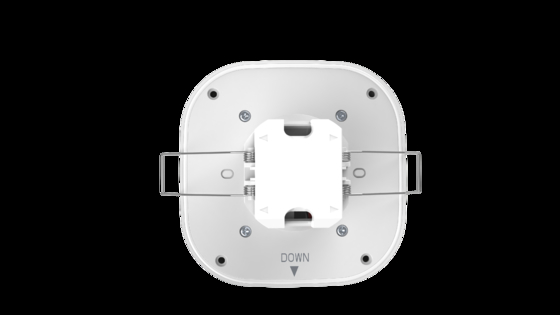

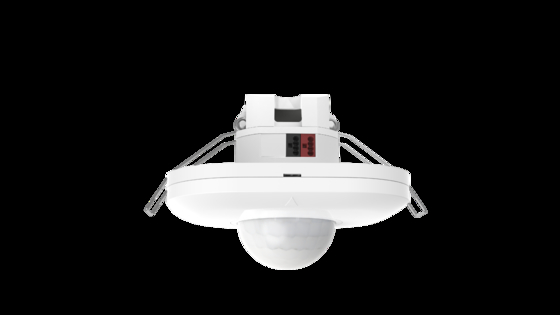

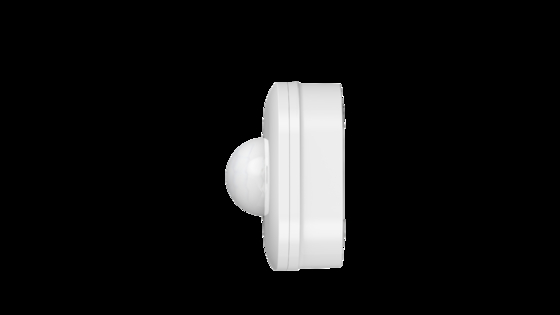

Rilevatore di presenza certificato KNX progettato per magazzini a baie alte con altezza di montaggio massima di 10 m

Rilevatore di presenza certificato KNX progettato per magazzini a campata alta con altezza di montaggio massima di 10 m

1. Parametri

2. Funzione del prodotto

3. Dimensione

Montaggio a incasso:

Montaggio a superficie:

4. Cablaggio

Suggerimento di schema di cablaggio:

1. Si consiglia il cablaggio del bus KNX in serie fino alla fine; non si consiglia il cablaggio a stella o ad albero per garantire la stabilità della trasmissione del segnale.

2. Il cablaggio del bus KNX raccomanda il cavo schermato standard EIB KNX o il cavo di rete di categoria 6. La lunghezza del cablaggio del bus non deve superare i 400 metri e il numero di sensori collegati a un bus non deve superare i 12.

3. Il numero di sensori collegati a un bus deve considerare appieno la capacità di carico di corrente dell'alimentatore: ovvero, la somma delle correnti di tutti i dispositivi KNX (compresi i sensori) non deve essere superiore alla corrente di carico dell'alimentatore KNX.

5. Raggio di rilevamento

6. Inizializzazione

Dopo aver instradato gli indirizzi fisici e impostato i parametri del canale, seguire questi passaggi:

(1) Collegare l'interfaccia Bus.

(2) Accendere il Bus e l'alimentazione ausiliaria (nota: assicurarsi che il prodotto disponga di un'alimentazione ausiliaria; in caso contrario, il dispositivo potrebbe non funzionare correttamente).

(3) Premere l'interruttore di programmazione del prodotto; la luce LED diventerà rossa.

(4) Utilizzare l'interfaccia bus per scaricare l'indirizzo fisico tramite il software ETS. La luce LED di programmazione si spegne per indicare che il download dell'indirizzo fisico è stato completato.

(5) Scaricare l'applicazione dopo aver impostato i parametri dell'applicazione richiesti.

(6) Dopo aver scaricato l'applicazione, il prodotto entra in fase di inizializzazione. Durante l'inizializzazione, la funzione di rilevamento è disabilitata. Dopo 20 secondi, l'inizializzazione è completata e il prodotto funziona normalmente.

Nota: utilizzare l'ultima versione di ETS 5 o 5.7.2. Si prega di ottenere il file di configurazione ingegneristica ETS di questo sensore dal nostro personale di vendita.

7. Impostazione predefinita di fabbrica

Area di rilevamento: 100% Tempo di mantenimento: 30S Spia luminosa: aperta

8. Telecomando MH18

A causa della complessità della tecnologia del prodotto e delle differenze nell'ambiente applicativo, è difficile garantire una descrizione completamente accurata o completa, quindi questa specifica è solo per riferimento dell'utente.

Ci riserviamo il diritto di apportare modifiche alle specifiche del prodotto senza preavviso all'utente e non rilasciamo alcun impegno e garanzia in senso legale. Allo stesso tempo, la nostra azienda incoraggia gli utenti a integrare o modificare i contenuti delle nostre specifiche dopo aver utilizzato i nostri prodotti.
