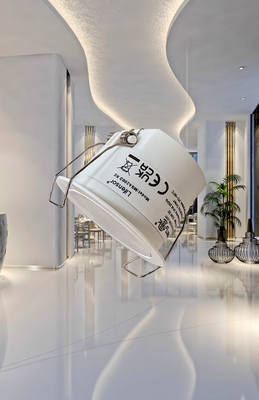

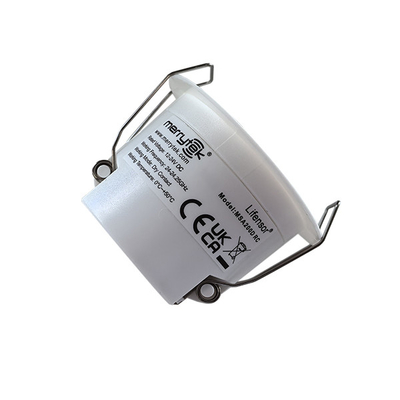

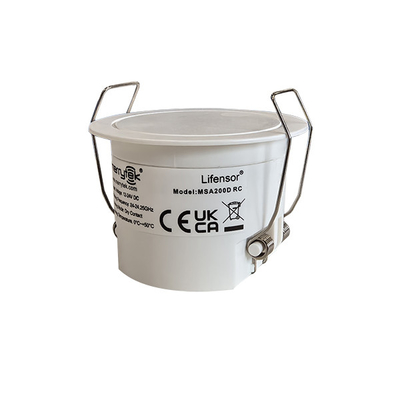

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versione MSA200D RC

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versione MSA200D RC

Per ulteriori dettagli, scaricare la specifica come segue:

MSA200D RC V1.2 specifica.pdf

1. Caratteristiche

Il sensore è una versione a contatto secco di tipo incorporato del sensore Lifebeing, che rileva movimento, leggero movimento e segnali di respirazione, può identificare l'uomo / non umano.

Il sensore adotta la tecnologia radar a onde millimetriche a fascio grande ad alto guadagno a 24 GHz, caratterizzata dalla realizzazione del rilevamento della presenza vivente.

1) Adottare la tecnologia di rilevamento degli esseri viventi, che può rilevare il movimento, il leggero movimento e i segnali di respirazione, e realizzare il vero rilevamento della presenza.

2) Adottare il relè del tubo di canna, senza voce applicata all'hotel.

3) Super piccola dimensione di installazione, può essere applicata a edifici intelligenti, alberghi intelligenti, uffici intelligenti, case intelligenti e altri campi di controllo intelligente correlati.

4) 24-24.25 GHz (banda ISM) radar a onde millimetriche. Nessuna interferenza con il WIFI 5G e nessuna penetrazione di segnali di rilevamento attraverso pareti solide.

2. Parametri

3.Funzioni

Segnali di movimento attivi

Il sensore rileva la camminata umana, i leggeri movimenti (come il movimento del corpo, il girare la testa e altri movimenti minori) e la respirazione per rilevare il rilevamento dell'esistenza umana in uno stato di non sonno.

* Segnale di movimento: Grande movimento per l'attivazione del sensore all'interno dell'area di rilevamento.

* Segnale di leggero movimento: possono essere rilevati movimenti molto piccoli all'interno della zona di rilevamento, ad esempio: appoggiarsi in avanti, appoggiarsi indietro, oscillare il corpo, scuotere la testa, digitare, giocare con i telefoni cellulari,e altre piccole azioni di comportamento.

* Segnale di respirazione: Segnale respiratorio rilevato (comportamento di dilatazione della cavità addominale e della cavità toracica)

4. Dimensione(unità:mm)

5.Cablaggio

6.Struttura

7. Istruzioni di installazione

1)Flusso di montaggio

2)Montaggio della superficie

8.Modello di rilevamento

9. Impostazioni remote

Le impostazioni del telecomando supportano solo le impostazioni di sensibilità, ritardo, ON / OFF, reset, movimento del sensore e interruttore dell'indicatore.

10. Inizializzazione

La prima alimentazione, il sensore entra in modalità di auto-test, e l'auto-test sarà completato dopo 20 secondi per entrare nel normale stato di funzionamento.il segnale di movimento esterno non verrà rilevato, il segnale del telecomando non può essere ricevuto.

11Impostazioni di fabbrica

Area di rilevamento:100% Tempo di attesa:1min Sensore di luce diurna: Disattivare la luce dell'indicatore: accesa

12. Avviso di domanda

1) Il sensore deve essere installato da un elettricista professionista.

2) Posizionare il sensore il più lontano possibile da grandi aree di piastra metallica, vetro e altri materiali ad alta densità media per evitare l'attivazione per errore.

3) Evitare l'uso di oggetti che hanno vibrato a lungo intorno al sensore, come ventilatori che tremano, ecc. Il segnale di vibrazione sarà considerato come il segnale di movimento per attivare il sensore.

4) Non installare il sensore vicino al router wireless, almeno a una distanza superiore a 0,5 metri.

5) Il telecomando MH10 può essere utilizzato per impostare la sensibilità e indicare le impostazioni dell'interruttore (il pulsante HS del telecomando indica "accesi" e il pulsante LS indica "spenti").

6) Il sensore a microonde può penetrare pareti di vetro o di legno e il sensore a microonde che penetra al di fuori della parete può causare un falso innesco quando rileva oggetti in movimento all'esterno.Per evitare un falso innesco, si prega di non installare il sensore vicino alla porta/finestra di vetro, al muro di gesso o al muro di legno.

A. Quando il prodotto viene utilizzato in una stanza di 2 m * 2 m o in uno spazio inferiore, l'area di rilevamento deve essere impostata al 25% (applicazione: bagno o sala ricezione).

B. Quando viene utilizzato in una stanza di circa 3 m * 3 m, l'area di rilevamento deve essere impostata al 50% (Applicazione: bagno, ingresso o sala ricezione)

C. Quando viene utilizzato in una stanza di circa 4 m * 4 m, l'area di rilevamento deve essere impostata al 75% (scenario di applicazione: piccola sala riunioni di ufficio o biblioteca)

D. Quando viene utilizzato in una stanza di circa 5 m * 5 m o più grande, l'area di rilevamento deve essere impostata al 100% (applicazione: grande ufficio, sala conferenze o biblioteca)

Nota: la gamma di rilevamento appropriata per l'applicazione effettiva deve essere basata sull'ambiente effettivo.

7) Impostazioni del tempo di attesa: spazio singolo: 1 min -3 min, spazio multiplayer: 30 s -1 min.

Non è raccomandato impostare un ritardo superiore a 5 minuti, per evitare interferenze da piccoli segnali di movimento nello spazio.
