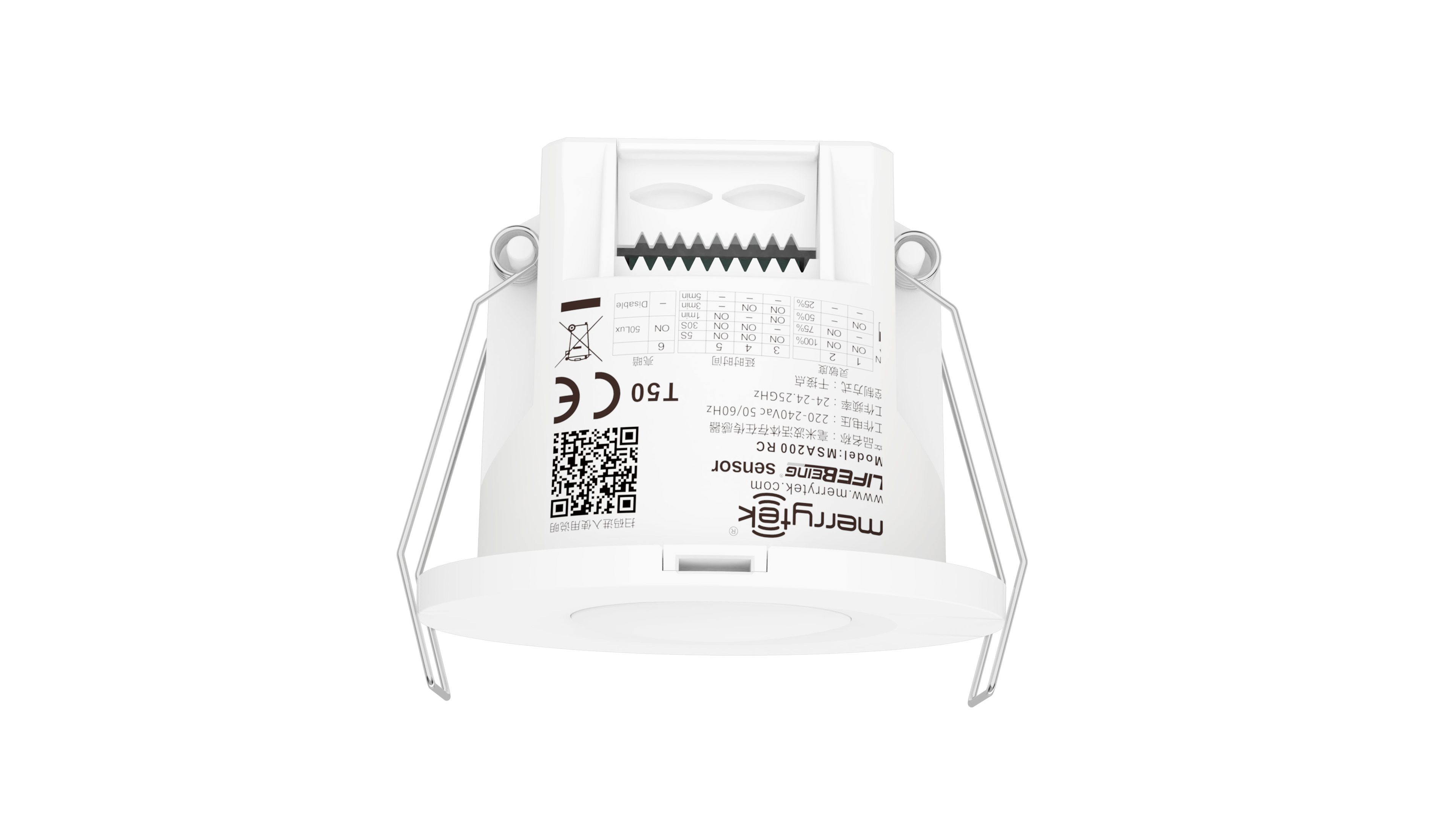

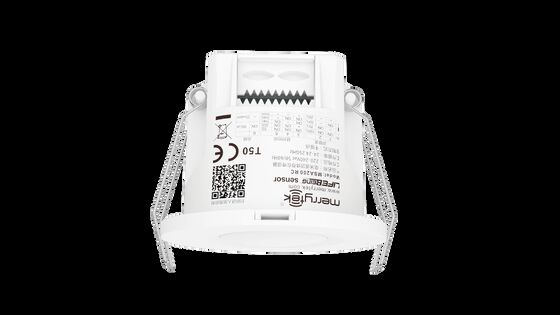

Detettore di occupazione a 24 GHz con contatto NO e contatto NC con ingresso CA

Questo rilevatore di occupazione a contatto pulito integrato utilizza la tecnologia radar a onde millimetriche da 24 GHz per rilevare movimenti, micro-movimenti e segnali di respirazione, consentendo un'accurata rilevazione della presenza umana distinguendo tra bersagli umani e non umani.

• Tecnologia avanzata di rilevamento della vita in grado di identificare movimenti, micro-movimenti e segnali di respirazione
• Il design del relè a lamella garantisce un funzionamento silenzioso, ideale per applicazioni alberghiere
• Dimensioni di installazione compatte adatte per edifici intelligenti, hotel intelligenti, uffici intelligenti e sistemi di rilevamento della presenza
• Radar a onde millimetriche da 24-24,25 GHz (banda ISM) senza interferenze con il WiFi 5G e senza penetrazione attraverso muri solidi

Il sensore rileva il camminare umano, micro-movimenti (come movimenti del corpo, girare la testa e altri piccoli movimenti) e la respirazione per consentire il rilevamento della presenza umana in stati non di sonno.

• Segnale di movimento: Movimenti ampi che attivano il sensore nell'area di rilevamento
• Segnale di micro-movimento: Movimenti molto piccoli inclusi sporgersi in avanti, sporgersi indietro, oscillare il corpo, scuotere la testa, digitare e utilizzare il telefono cellulare
• Segnale di respirazione: Rilevamento dei pattern di respirazione attraverso la dilatazione della cavità addominale e toracica

1. Praticare un foro da 55 mm nel soffitto
2. Rimuovere il coperchio di crimpatura con un cacciavite a testa piatta
3. Collegare il filo al terminale
4. Installare il coperchio del filo e premere saldamente il filo
5. Piegare la molla di fissaggio all'indietro per inserirla nel foro del soffitto pre-aperto
6. Garantire un'installazione stabile e affidabile

1. Tagliare il sottile muro riservato per la filettatura
2. Fissare il prodotto sulla superficie di montaggio target con viti corrispondenti
3. Collegare il filo di ingresso al terminale di cablaggio e chiudere ermeticamente il coperchio
4. Rimuovere il coperchio superiore con un cacciavite a lama piatta
5. Regolare gli interruttori DIP e i parametri, quindi sostituire il coperchio superiore
6. Spingere il prodotto nel supporto a soffitto fino a quando la fibbia non si aggancia saldamente
7. Per rimuovere, inserire un cacciavite a lama piatta nella fessura di smontaggio e fare leva verso il basso
8. Garantire stabilità e affidabilità dopo l'installazione

Le impostazioni del telecomando supportano la regolazione della sensibilità, la configurazione del ritardo, il controllo ON/OFF, le funzioni di reset, le impostazioni di movimento del sensore e la commutazione della luce indicatrice.

Al primo avvio, il sensore entra in modalità di autotest per 20 secondi prima di passare al normale funzionamento. Durante l'inizializzazione, i segnali di movimento esterni non vengono rilevati e i segnali del telecomando non vengono ricevuti.

• Area di Rilevamento: 100%
• Tempo di Mantenimento: 1 minuto
• Sensore Luce Diurna: Disabilitato
• Luce Indicatrice: Abilitata

Quando impostato su "disabilitato", la lampada si accenderà quando viene rilevato un movimento, indipendentemente dal livello di luce ambientale.

• L'installazione deve essere eseguita da un elettricista qualificato
• Tenere lontano da grandi piastre metalliche, vetro e materiali ad alta densità per evitare attivazioni errate
• Evitare l'installazione vicino a circuiti ad alta corrente che potrebbero influenzare il funzionamento del prodotto
• Quando si installano più unità, assicurarsi che le superfici delle antenne siano parallele e distanziate di oltre 1 metro
• Evitare di orientare le superfici delle antenne verso alimentatori a corrente alternata e dispositivi ad alta potenza
• Evitare oggetti vibranti a lungo termine vicino al prodotto
• Prevenire che luci non necessarie illuminino la finestra di rilevamento del sensore di illuminazione
• Selezionare l'area di rilevamento appropriata in base alle dimensioni della stanza:
  • 25% per stanze di circa 2 m o meno (bagni, soggiorni)
  • 50% per stanze di circa 3 m (bagni, corridoi, soggiorni)
  • 75% per stanze di circa 4 m (piccoli uffici, sale riunioni, biblioteche)
  • 100% per stanze di circa 5 m o più (grandi uffici, sale riunioni, biblioteche)
• La distanza di rilevamento varia in base alla velocità di movimento, alle dimensioni dell'oggetto, all'altezza di installazione, all'angolo e ai fattori ambientali
• Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso
