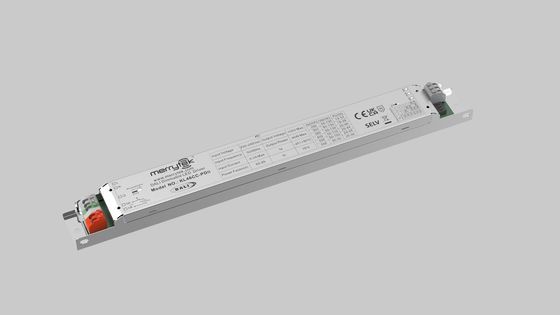

46W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia

  • 46W DALI DT8 Dimmable LED Power Supply With 50-130Vdc Output And Multiple Output Current 250-500mA And 5 Years Warranty
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL46CC-PDii1
Quantità di ordine minimo 100 PCS
Prezzo Negoziabile
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di funzionamento 220-240Vac 50Hz /60Hz Fattore di potenza ≥ 0,95 @ 230VAC (carico completo)
Potenza in stand-by ≤ 0,5 W ((@230Vac) Efficienza 85% Max. @230VAC (Pieno carico)
modalità di funzionamento Dimming DALI2 e variazione della temperatura del colore e dimming PUSH Dimensione dell'installazione 284*30*20,5 mm
garanzia 5 anni Corrente di uscita costante 250-500mA
Evidenziare

Alimentatore LED dimmerabile 46W

,

alimentatore LED a corrente multipla

,

Alimentatore LED dimmerabile DALI DT8
Lasciate un messaggio
Descrizione di prodotto

Alimentatore LED dimmerabile 46W DALI DT8 con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia





     [Caratteristica del prodotto]

  • Senza sfarfallio per l'intero intervallo di dimmerazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimmerazione primaria con un pulsante
  • Interfaccia DALI DT8 integrata
  • Protezione: cortocircuito / sovratemperatura / sovratensione
  • Riduzione della corrente per un'elevata temperatura ambiente
  • Push dim con funzione di memoria
  • 5 anni di garanzia

[Parametri]

Ingresso Tensione di esercizio 198-264VAC 50Hz /60Hz
Tensione nominale di ingresso 220-240VAC 50Hz /60Hz
Intervallo di tensione in ingresso CC 200-240VDC
Corrente di ingresso 0,25 A Max.
Corrente di spunto in ingresso <15A (Larghezza di impulso a metà corrente 100US) @230VAC
Fattore di potenza ≥0,95 @230VAC (Pieno carico)
Distorsione armonica totale Tipica: 15% (@230Vac, carico al 100%)
Potenza in stand-by ≤0,5W(@230Vac)
Efficienza 85%Max. @230VAC (Pieno carico)
Metodo di cablaggio Morsettiera a pressione, sezione del filo: 0,75-1,5 mm2

Interruttore automatico

(Calcolare la corrente nel filo)

 tipo B10 B13 B16 B20 B25 /
Numero 20 25 30 40 50 /
tipo C10 C13 C16 C20 C25 C32
Numero 30 43 50 60 80 100
Uscita Modalità operativa Corrente costante
Tipo di carico LED
Requisito di ripple (Sfarfallio o senza sfarfallio) Valore di sfarfallio: inferiore al 2% per l'intero intervallo di dimmerazione
Tempo di avvio <1s (@230Vac)
Tensione di uscita a vuoto 150VDC Max.
Intervallo di tensione di uscita del carico 50-130VDC
Potenza di uscita a pieno carico 46W Max.
Corrente di uscita del carico 250~500mA : Per dettagli
Precisione corrente/tensione costante Precisione corrente costante ±5%
Metodo di cablaggio Morsettiera a pressione, sezione del filo: 0,75-1,5 mm2
Metodo di controllo Dimmerazione PUSH primaria Dimmerazione PUSH primaria (Lunghezza massima del cavo: 20M)
Intervallo di dimmerazione Dimmerazione PUSH e DALI: 2%-100%
Dimmerazione DALI Dimmerazione DALI (Lunghezza massima del cavo: 300M)
Eccezione Protezione Requisiti Sovratemperatura in uscita
protezione		 Sì, senza funzione di autoripristino (Può essere richiesto)
Protezione da cortocircuito in uscita Sì, senza funzione di autoripristino (Può essere richiesto)

Funzionamento

Ambiente

 Temperatura di esercizio/ umidità -25℃~50℃ Umidità:85% (Senza condensa)
Temperatura di stoccaggio/ umidità -40℃~80℃, Umidità:10%–95%
Temperatura massima della cassa (Tc) 85℃

Sicurezza

& EMC

 Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard del protocollo DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
Standard di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Tensione di tenuta 3750Vac, 5mA, 60s (Ingresso “L N”- Uscita “SEC”)
Altri Gradi di protezione IP20
Tipo di protezione Classe I
Installazione integrata 284*30*20.5mm
Funzione di memoria blackout Sì, memoria blackout PUSH
Sincronizzazione dimmerazione PUSH 15 unità Max.
Requisito di imballaggio Sacchetto in PE+scatola bianca+Istruzioni+Divisorio+Scatola esterna (K=A)
Peso 200g
Durata 5 anni @Ta a pieno carico
Nota: Tutti i parametri sono testati con una tensione di ingresso di 230VAC e un ambiente di 25 °C, se non diversamente specificato.

[Dimensione]



                          46W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 0

[Schema di cablaggio]



 46W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 146W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 2



                            Fig. A DALI Dimmer                                                                    Fig.B Push Dimmer



[Derating]

46W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 3

[Curva di dimmerazione]

46W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 446W DALI DT8 alimentazione a led dimmabile con uscita 50-130Vdc e corrente di uscita multipla 250-500mA e 5 anni di garanzia 5



[Corrente corrispondente alla tensione]



Corrente (mA) DIP Pomax(W) Uout(V)
1 2 3
250 - - - 33 50～ 130
300 ON - - 39 50～ 130
350 - ON - 46 50～ 130
400 ON ON - 44 50～ 110
450 ON - ON 45 50～ 100
500 ON ON ON 46 50～ 92



[ON/OFF e descrizione del funzionamento della dimmerazione]

A. Premere brevemente l'interruttore PUSH (tempo di pressione breve 0,1S-1S), l'alimentatore LED si accenderà o si spegnerà.

B. Dimmerazione: Premere e tenere premuto l'interruttore PUSH (1S-8S), l'alimentatore LED può ottenere la dimmerazione, l'illuminazione o la dimmerazione, l'intervallo di dimmerazione è 2-100%.

C. Regolazione della temperatura colore:

Passaggio 1, PUSH spegne le luci; Passaggio 2, premere e tenere premuto PUSH per regolare la temperatura colore a partire dalla luminosità corrente; Rilasciare PUSH, premere e tenere premuto di nuovo PUSH e regolare la temperatura colore nella direzione opposta; Nessuna operazione per 5 secondi, esci dalla modalità di regolazione del colore.

D. Memoria: La dimmerazione PUSH ha una funzione di memoria di dimmerazione.

E. Sincronizzazione dimmerazione: L'alimentazione collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15S

F. Modalità di dimmerazione DALI: Collegare l'alimentatore al sistema DALI e può essere dimmerato dall'host DALI. L'intervallo di dimmerazione è 0-100%.



[ Questioni che necessitano di Attenzione]

1) La stringa LED deve essere collegata al carico prima di accendere l'alimentazione in ingresso; altrimenti, la stringa LED potrebbe essere danneggiata.

2) Dopo che l'ingresso dell'alimentatore LED è stato spento, ci sarà una tensione residua all'uscita, che può essere mantenuta per circa 3 minuti.
