Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC

  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL10C-PDiiN
Quantità di ordine minimo 100 PCS
Prezzo Negoziabile
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di funzionamento 220-240Vac 50Hz /60Hz Fattore di potenza ≥0.9C @230VAC (Pieno carico)
Potenza in stand-by ≤ 0,5 W ((@230Vac) Efficienza 81% Max. @230VAC (Pieno carico)
modalità di funzionamento Dimmeraggio DALI2 e dimmeraggio PUSH Dimensione dell'installazione 64.5*40*23 mm
garanzia 5 anni Corrente di uscita costante 150-350mA
Evidenziare

Guidatori dimmabili da 150 a 350 mA

,

DALI2 DT6 Guidatori dimmabili

,

con una lunghezza massima non superiore a 50 mm
Lasciate un messaggio
Descrizione di prodotto

10W DALI2 DT6 150-350mA driver scure per luci a led con programmazione NFC

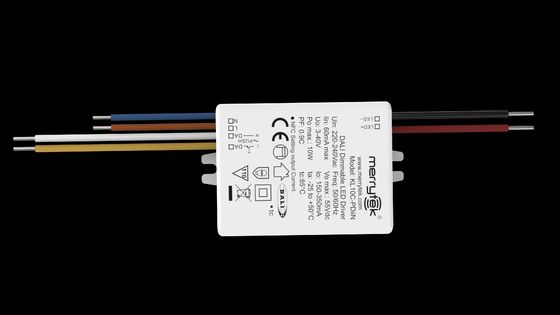

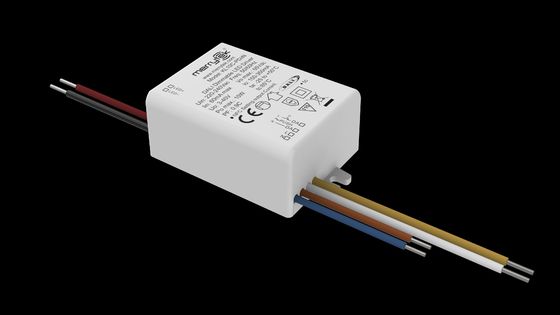

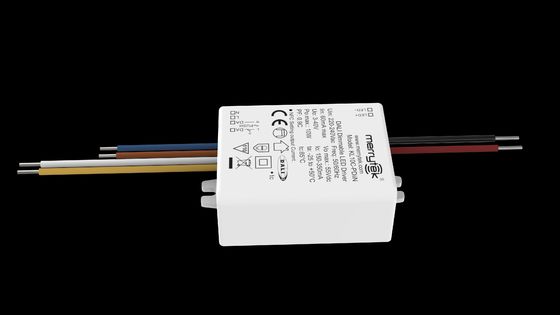

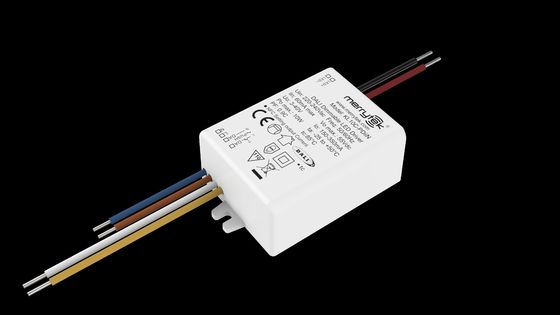

[Figura del prodotto]

  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Tecnologia NFC per la programmazione wireless
  • Interfaccia DALI integrata DT6
  • Funzione di emergenza DT19 a corrente continua alimentata centralmente
  • Compensazione CLO
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Degenerazione della corrente per una temperatura ambiente elevata
  • Spingere sfumatura con funzione di memoria
  • Garanzia di 5 anni

[Parametri]

  Micro serie KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Input Tensione di funzionamento 198-264Vac 50Hz/60Hz
Tensione di ingresso nominale 220-240Vac 50Hz/60Hz
Intervallo di tensione di ingresso CC 200-240Vdc
Corrente di input 0.06A Max. 0.11A Max. 0.19A Max.
Corrente di ingresso < 15A (larghezza dell'impulso di mezza corrente100μs) @230Vac
Fattore di potenza ((@230V100% carico) ≥ 0,9C ≥ 0.93 ≥ 0.95
Distorsione armonica totale Tipico:15% (@230Vac, carico al 100%)
Potenza in stand-by ≤ 0,5 W (@ 230Vac quando PUSH o DALI sono spenti)
Efficienza ((@ 230Vac, carico al 100%) 81% 86% 87%
Metodo di cablaggio 0.75mm2 0.75-1.5 mm2

Interruttore automatico



 KL10C-PDiiN (calcolare la corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 40 50 65 85 100 /
tipo C10 C13 C16 C20 C25 C32
Numero 70 90 110 140 170 220
KL20C-PDiiN (calcolare la corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 25 35 45 55 65 /
tipo C10 C13 C16 C20 C25 C32
Numero 60 70 80 110 130 160
KL35C-PDiiN (Calcola corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 25 30 40 50 60 /
tipo C10 C13 C16 C20 C25 C32
Numero 40 55 60 80 105 130
Prodotto Modalità di funzionamento Corrente costante
Tipo di carico LED
Richiesta di Ripple (flare o non flare) Valore di lampeggiamento: inferiore al 5% per l'intero intervallo di attenuazione
Orario di avvio < 1s (@230Vac)
Tensione di uscita a zero carico 50V DC Max. 55V DC Max. 55V DC Max.
Intervallo di tensione di uscita di carico 3-40V di corrente continua 12-40V di corrente continua 12-40V di corrente continua
Potenza di uscita a pieno carico 10W 20W 35W
Corrente di uscita di carico 150-350mA 100-550mA 500-1050mA
Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio 0.5 mm2 Terminale di spinta, sezione trasversale del filo: 0,75-1,5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (Lenghe massima del cavo:20M)
Intervallo di attenuazione Dimming PUSH e DALI primario: 0%-100%
Dimming DALI Dimming DALI (Lenghe massima del cavo: 300M)
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero (può essere richiesto)
Protezione da cortocircuito di uscita Sì, senza funzione di auto-recupero (può essere richiesto)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 10%~95%
Temperatura massima della cassa (Tc) 85°C

Sicurezza

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente e installazione integrata
con crimping / 116*40,5*22 mm 136*42,5*24 mm
senza incrinamento 64.5*40*23 mm 78*40.5*22 mm 96*42,5*24 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione 15 unità al massimo.
Requisito di imballaggio Taschino in PE+Istruzioni+Pattboard+Cartone esterno(K=A)
Peso (con crimping) / 860,9 ± 5 g 115.1±5 g
Peso (senza crimping) 54 ± 5 g 100.5±5g 1320,7 ± 5 g
La vita 5 anni @Ta pieno carico
Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 VAC e ad un ambiente a 25 °C, salvo specificato.

[Dimensione]



                          Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 0Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 1Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 2

[Diagramma del cablaggio]]



 Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 3Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 4



Fig. ADALISottileMing                                                                    Fig.BPremere DimMing



[Curva di attenuazione e attenuazione]

Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 5Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 6



[Voltata corrispondente corrente]

KL10C-PDiiN
Corrente ((mA) Pomax ((W) Uout ((V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 9.9 3 ~ 33
350 10.2 3 ~ 29

I tipici set di dati di corrente sono di riferimento quando si selezionano modelli di apparecchiature a LED.

Driver dimmerabili 10W DALI2 DT6 150-350mA per luci a LED con programmazione NFC 7

Scansiona il codice per scaricare Merrytek NFC



[AT/OFF & Descrizione dell'operazione di attenuazione]

A. premere il pulsante PUSH (tempo di pressione breve 0,1s-1s), il driver LED si accende o si spegne.

B. Dimming: premere e tenere premuto l'interruttore PUSH (1s-8s).

C. Memoria: il dimming PUSH ha una funzione di dimming memory.

D. Sincronizzazione di attenuazione: la potenza collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di attenuazione DALI: collegare l'alimentazione al sistema DALI e può essere attenuata dall'host DALI.



[ Affari urgenti ] ATtenzione]

1) Il driver LED deve essere collegato al carico prima di accendere la potenza di ingresso; in caso contrario, il driver LED può essere danneggiato.

2) Dopo aver spento l'ingresso dell'azionamento a LED, all'uscita vi sarà una tensione residua, che può essere mantenuta per circa 3 minuti.

3) Prima di impostare i parametri tramite NFC, assicurarsi che il driver sia spento.
