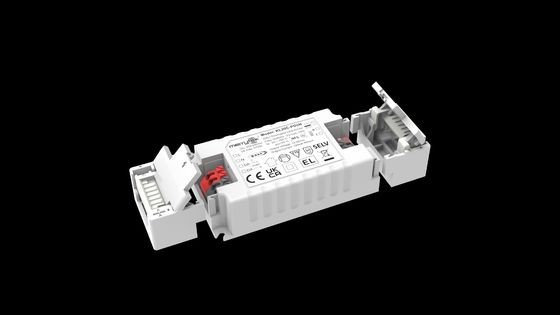

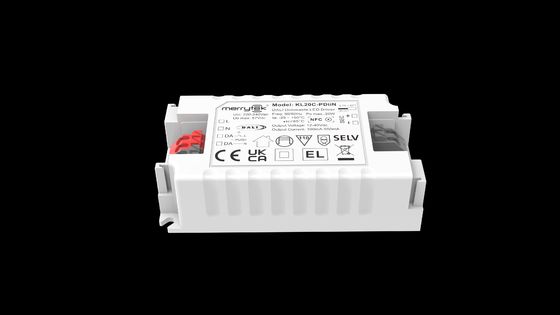

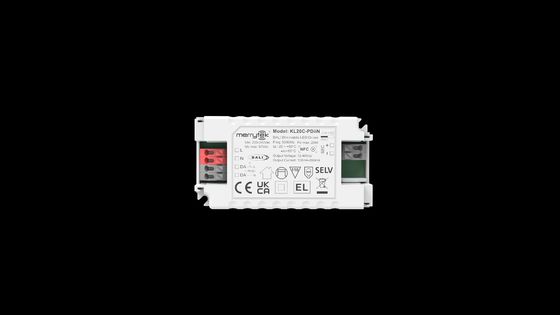

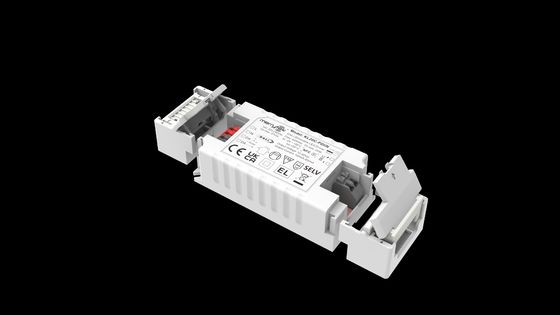

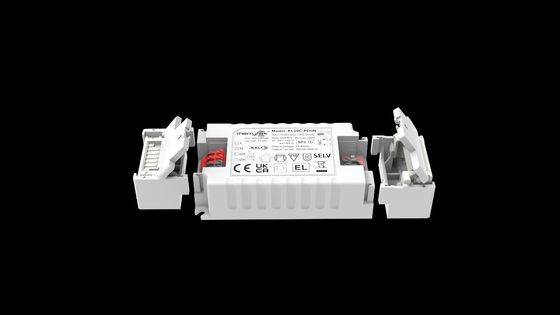

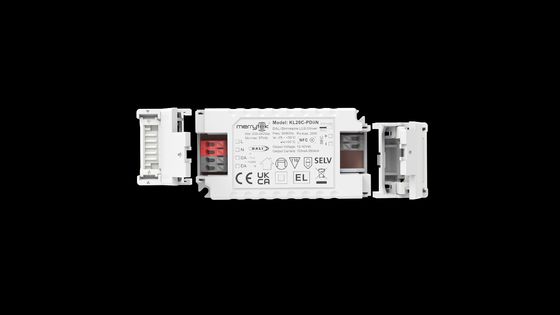

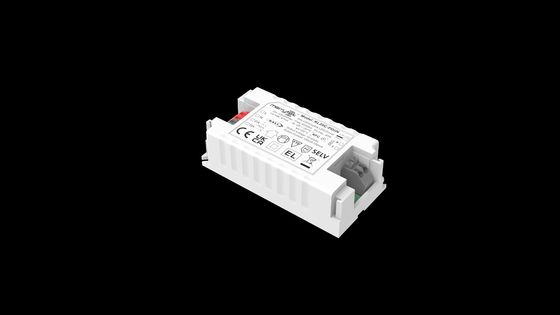

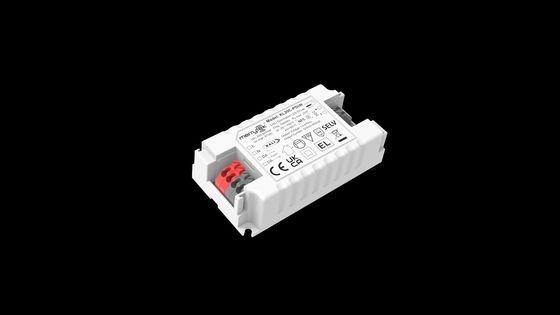

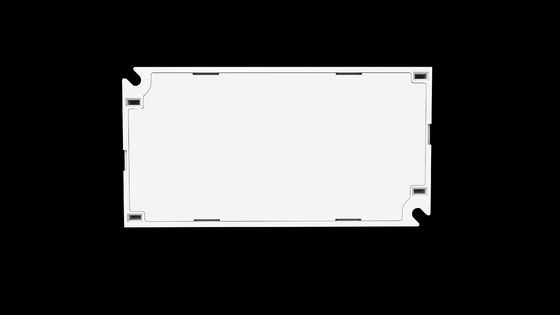

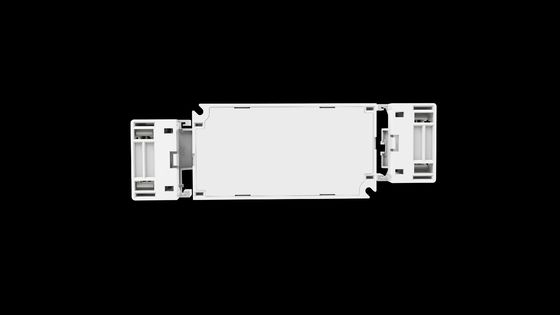

20W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL20C-PDiiN
Quantità di ordine minimo 100 PCS
Prezzo Negoziabile
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di funzionamento 220-240Vac 50Hz /60Hz Fattore di potenza ≥0.93 @230VAC (Pieno carico)
Potenza in stand-by ≤ 0,5 W ((@230Vac) Efficienza 86% Max. @230VAC (carico pieno)
modalità di funzionamento Dimmeraggio DALI2 e dimmeraggio PUSH Dimensione dell'installazione 116*40,5*22 mm
garanzia 5 anni Corrente di uscita costante 100-550mA
Evidenziare

Guida LED a corrente costante di 500 mA

,

Guida a LED a corrente costante da 20 W

,

Direttore a LED a corrente costante programmabile NFC
Lasciate un messaggio
Descrizione di prodotto

Driver LED a corrente costante da 20W DALI2 DT6 500ma programmabile NFC con 5 anni di garanzia





     [Caratteristica del prodotto]

  • Senza sfarfallio per l'intero intervallo di dimmerazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimmerazione primaria con un pulsante
  • Tecnologia NFC per la programmazione wireless
  • Interfaccia DALI integrata DT6
  • Funzionamento di emergenza DC fornito centralmente DT19
  • Compensazione CLO
  • Protezione: cortocircuito / sovratemperatura / sovratensione
  • Riduzione della corrente per un'elevata temperatura ambiente
  • Dimmerazione push con funzione di memoria
  • 5 anni di garanzia

[Parametri]

  Serie Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Ingresso Tensione di esercizio 198-264Vac 50Hz/60Hz
Tensione nominale di ingresso 220-240Vac 50Hz/60Hz
Gamma di tensione di ingresso CC 200-240Vdc
Corrente di ingresso 0,06 A max. 0,11 A max. 0,19 A max.
Corrente di spunto in ingresso <15A (Larghezza impulso a metà corrente 100μs) @230Vac
Fattore di potenza (@230V100% carico) ≥ 0,9C ≥ 0,93 ≥ 0,95
Distorsione armonica totale Tipica: 15% (@230Vac, 100% carico)
Potenza in stand-by ≤0,5 W (@230Vac quando PUSH o DALI si spengono)
Efficienza (@230Vac, 100% carico) 81% 86% 87%
Metodo di cablaggio 0,75 mm2 0,75-1,5 mm2

Interruttore automatico



 KL10C-PDiiN (Calcola la corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 40 50 65 85 100 /
tipo C10 C13 C16 C20 C25 C32
Numero 70 90 110 140 170 220
KL20C-PDiiN (Calcola la corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 25 35 45 55 65 /
tipo C10 C13 C16 C20 C25 C32
Numero 60 70 80 110 130 160
KL35C-PDiiN (Calcola la corrente nel filo)
tipo B10 B13 B16 B20 B25 /
Numero 25 30 40 50 60 /
tipo C10 C13 C16 C20 C25 C32
Numero 40 55 60 80 105 130
Uscita Modalità operativa Corrente costante
Tipo di carico LED
Requisito di ripple (Sfarfallio o senza sfarfallio) Valore di sfarfallio: inferiore al 5% per l'intero intervallo di dimmerazione
Tempo di avvio <1s (@230Vac)
Tensione di uscita a vuoto 50 V CC max. 55 V CC max. 55 V CC max.
Gamma di tensione di uscita del carico 3-40 V CC 12-40 V CC 12-40 V CC
Potenza di uscita a pieno carico 10W 20W 35W
Corrente di uscita del carico 150-350mA 100-550mA 500-1050mA
Precisione corrente/tensione costante Precisione corrente costante ±5%
Metodo di cablaggio 0,5 mm2 Morsetto a pressione, sezione del filo: 0,75-1,5 mm2
Metodo di controllo Dimmerazione PUSH primaria Dimmerazione PUSH primaria (Lunghezza massima del cavo: 20 M)
Intervallo di dimmerazione Dimmerazione PUSH e DALI primaria: 0%-100%
Dimmerazione DALI Dimmerazione DALI (Lunghezza massima del cavo: 300 M)
EccezioneProtezioneRequisiti Sovratemperatura in uscita
protezione		 Sì, senza funzione di autoripristino (Può essere richiesto)
Protezione da cortocircuito in uscita Sì, senza funzione di autoripristino (Può essere richiesto)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25℃~50℃ Umidità: 85% (senza condensa)
Temperatura/umidità di stoccaggio -40℃~80℃, Umidità: 10%–95%
Temperatura massima della cassa (Tc) 85℃

Sicurezza

& EMC

 Standard EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standard del protocollo DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Standard di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Tensione di tenuta 3750Vac, 5mA, 60s (Ingresso “L N”- Uscita “SEC”)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di installazione Installazione indipendente e installazione integrata
Con crimpatura / 116*40.5*22mm 136*42.5*24mm
Senza crimpatura 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Funzione di memoria blackout Sì, memoria blackout PUSH
Sincronizzazione dimmerazione PUSH 15 unità max.
Requisito di imballaggio Sacchetto in PE+Istruzioni+tavola+cartone esterno (K=A)
Peso (Con crimpatura) / 86,9±5 g 115,1±5 g
Peso (Senza crimpatura) 54±5 g 100,5±5 g 132,7±5 g
Durata 5 anni @Ta a pieno carico
Nota: tutti i parametri sono testati con una tensione di ingresso di 230 V CA e un ambiente di 25 °C se non diversamente specificato.

[Dimensione]



                          20W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 0

[Schema di cablaggio]



 20W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 120W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 2



                            Fig. A DALI Dimmer                                                                    Fig.B Push Dimmer



[Curva di riduzione e dimmerazione]

20W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 320W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 4



[Tensione corrispondente alla corrente]

KL20C-PDiiN
Corrente (mA) Pomax (W) Uout (V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



I dati di corrente tipici sono di riferimento quando si selezionano i modelli di apparecchi a LED. È possibile impostare più livelli di corrente tramite NFC utilizzando un'APP mobile regolabile con incrementi di 1 mA.

20W DALI2 DT6 500ma a corrente costante guidato da driver NFC programmabile con 5 anni di garanzia 5

Scansiona il codice per scaricare Merrytek NFC



[ON/OFF e descrizione del funzionamento della dimmerazione]

A. Premere brevemente l'interruttore PUSH (tempo di pressione breve 0,1 s-1 s), il driver LED si accenderà o si spegnerà.

B. Dimmerazione: premere e tenere premuto l'interruttore PUSH (1 s-8 s). Il driver LED può ottenere la dimmerazione, l'illuminazione o entrambi, con un intervallo di dimmerazione di 1-100%.

C. Memoria: la dimmerazione PUSH ha una funzione di memoria di dimmerazione.

D. Sincronizzazione della dimmerazione: l'alimentazione collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di dimmerazione DALI: collegare l'alimentatore al sistema DALI e può essere attenuato dall'host DALI. L'intervallo di dimmerazione è 0-100%.



[ Questioni che necessitano Attenzione]

1) Il driver LED deve essere collegato al carico prima di accendere l'alimentazione in ingresso; in caso contrario, il driver LED potrebbe essere danneggiato.

2) Dopo che l'ingresso del driver LED è stato spento, ci sarà una tensione residua in uscita, che può essere mantenuta per circa 3 minuti.

3) Prima di impostare i parametri tramite NFC, assicurarsi che il driver sia spento.
