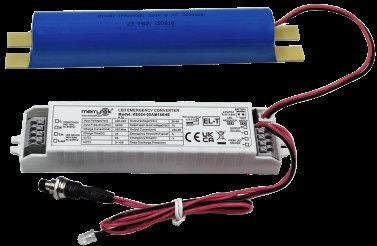

5 anni di garanzia 5W 3 ore pacchetti di emergenza con batteria LiFePO4 Auto test e auto test facoltativo

5 anni di garanzia 5W 3 ore pacchetti di emergenza con batteria LiFePO4 Auto test e auto test facoltativo

1Descrizione.

1) Potenza di uscita costante alimentazione di emergenza a LED con un ampio intervallo di tensione di uscita.

2) Commutazione del relè di ingresso.
3) Alta sicurezza, alte prestazioni, batteria LifePO4 di lunga durata.
4) Con gestione della batteria.

5) Prova manuale e selezione automatica.

2.Parametri

3. Dimensione della batteria (unità: mm)

Figura A.

                                             Figura B.

Figura C.

Figura D.

4. Dimensione del convertitore

5. Diagramma di cablaggio

O

6.Interruttore di prova manuale e di prova automatica

7.Preparazione del filo

• Tipo di filo massello o filioso: 0,5 -0,75 mm2
• Per accedere o rimuovere i fili dai terminali, utilizzare un cacciavite per spingere i pulsanti verso il basso

8.Test manuale e istruzioni di funzionamento

1) Prima dell'installazione, impostare il pin corto: Prova manuale.

2) Collegare il filo secondo il diagramma di cablaggio.

3) L, N alimentazione accesa, interruttore su S1. Poi la lampada di carico si accende, la luce di emergenza indicatore del conducente si accende verde, l'alimentazione di emergenza sarà normalmente di ricarica.e la lampada di carico si spegne.

4) Simulazione di emergenza: accendere, accendere la luce di carico, premere il pulsante ((TEST SWITCH), quindi passare alla modalità di emergenza, la luce di segnale del conducente di emergenza si spegnerà.Rilasciate l' interruttore., poi la lampada è alimentata dal driver LED, la luce di indicazione si accenderà.

9.Test automatico& Istruzioni di funzionamento

1) Prima dell'installazione, aprire il perno per la prova automatica.

2) Collegare il filo secondo il diagramma di cablaggio.

3) L, N di alimentazione, avviare l'orologio, e l'autotest periodico.

10.Avviso di applicazione della batteria

1) La batteria deve essere ricaricata e scaricata semestrale nelle normali condizioni di utilizzo.

2) Non collegare il circuito quando la batteria non è in uso per evitare una sovra-discarica della batteria dovuta all'autoconsumo della scheda.

3) Tenere la batteria lontana dalla fonte di calore durante l'installazione e l'utilizzo e permetterla di essere utilizzata solo in un certo intervallo di temperatura di lavoro.

4) La batteria deve essere conservata in un ambiente fresco e asciutto.

5) Dopo un lungo periodo di conservazione, la batteria deve essere ricaricabile ogni 12 mesi.

6) L'alimentazione AC è spenta, e l'orologio dura per 7 giorni.
