40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL40CC-PDii
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di funzionamento 220-240Vac 50Hz /60Hz Fattore di potenza ≥ 0,95 @ 230VAC (carico completo)
Potenza in stand-by ≤ 0,5 W ((@230Vac) Efficienza 86% Max. @230VAC (carico pieno)
Modalità di funzionamento DALI DT8, Operazione di emergenza DT19 Dimensione dell'installazione 180*67*24 mm
Materiale di alloggiamento Prodotti di plastica Tutta la vita 50000h @Ta pieno carico
Lasciate un messaggio
Descrizione di prodotto

40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP

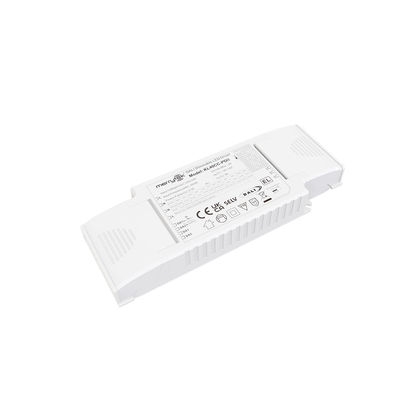

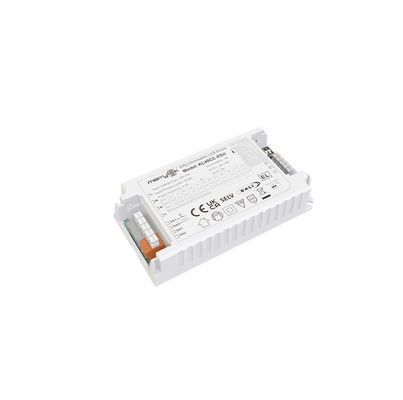

[Figura del prodotto]

  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Interfaccia DALI integrata DT8
  • Funzione di emergenza DT19 a corrente continua alimentata centralmente
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Degenerazione della corrente per una temperatura ambiente elevata
  • Spingere sfumatura con funzione di memoria
  • Garanzia di 5 anni



  • Parametri
Input Tensione di funzionamento 198-264VAC 50Hz /60Hz
Tensione di ingresso nominale 220-240VAC 50Hz /60Hz
Intervallo di tensione di ingresso CC 200-240VDC
Corrente di input 0.21A Max.
Corrente di ingresso < 15A (larghezza dell'impulso di mezza corrente 100US) @230VAC
Fattore di potenza ≥ 0,95 @ 230VAC (carico completo)
Distorsione armonica totale Tipico: 13% (@230Vac, 100% di carico)
Potenza in stand-by ≤ 0,5 W ((@230Vac)
Efficienza 86% Max. @230VAC (carico pieno)
Metodo di cablaggio Terminale di spinta, sezione trasversale del filo: 0,75- 1,5 mm2
Quantità di entrata e uscita 22PCS ((@230Vac)

Interruttore automatico

(Calcolare la corrente nel filo)

 tipo B10 B13 B16 B20 B25 /
Numero 20 25 30 45 50 /
tipo C10 C13 C16 C20 C25 C32
Numero 35 48 55 70 90 110
Prodotto Modalità di funzionamento Corrente costante
Tipo di carico LED
Richiesto di Ripple (flare o non flare) Valore di scintillio: inferiore al 2% per l'intero intervallo di attenuazione
Orario di avvio < 0,7s (@ 230Vac) < 0,5 s (@ DC Input)
Tensione di uscita a zero carico 68VDC massimo.
Intervallo di tensione di uscita di carico 12-50VDC
Potenza di uscita a pieno carico 40W al massimo.
Corrente di uscita di carico 500~1050mA: Per dettagli
Prodotto Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio Terminale di spinta, sezione trasversale del filo: 0,75- 1,5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (max. lunghezza di conduzione: 20 M)
Dimming da 1 a 10 V - No
Intervallo di attenuazione Dimming PUSH e DALI primario: 0%-100%
Potenziometro - No
Dimming DALI Dimming DALI (max. lunghezza del cavo: 300 M)
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero (può essere richiesto)
Protezione da cortocircuito di uscita Sì, senza funzione di auto-recupero (può essere richiesto)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 10%~95%
Temperatura massima della cassa (Tc) 85°C

Sicurezza

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Installazione integrata 120*64,8*24 mm
Installazione indipendente 179.6*66.9*24 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione 15 unità al massimo.
Requisito di imballaggio scatola bianca + istruzioni cartone cartone esterno
Peso 150 g
La vita 5 anni @Ta pieno carico
Nota: tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 VAC e ad un ambiente a 25 °C, salvo diversa indicazione.
  • Dimensione (unità: mm)

40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 040W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 1





  • Diagramma di cablaggio

 40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 240W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 3



Fig. ADALISottileMing                                                                                     Fig.BPremere DimMing



  • Deratamento

40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 4



  • Curva e intervallo di attenuazione

 40W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 540W DALI2 DT8 driver a LED dimmabile costnat corrente da 500mA a 1050mA mentre gli interruttori DIP 6



  • Impostazione corrente degli ingranaggi:
Corrente (mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Attivo - - - 27.5 12 ¢ 50
600 - Attivo - - 30.0 12 ¢ 50
650 Attivo Attivo - - 32.5 12 ¢ 50
700 - - Attivo - 35.0 12 ¢ 50
750 Attivo - Attivo - 37.5 12 ¢ 50
800 - Attivo Attivo - 40.0 12 ¢ 50
850 - Attivo Attivo - 40.0 12 ¢ 47
900 - - Attivo Attivo 39.6 12 ¢ 44
950 Attivo - Attivo Attivo 39.9 12 ¢ 42
1000 - Attivo Attivo Attivo 40.0 12 ¢ 40
1050 Attivo Attivo Attivo Attivo 39.9 12 ¢ 38
  • AT/OFF & Descrizione dell'operazione di attenuazione

A. Premere il pulsante PUSH (tempo di pressione breve 0.1S-1S), il driver LED si accende o si spegne.

B. Dimming: premere e tenere premuto l'interruttore PUSH (1S-8S), il driver LED può ottenere il dimming, l'illuminazione o il dimming, la gamma di dimming è 2-100%.

C. Memoria: la funzione di attenuazione PUSH ha una funzione di attenuazione della memoria.

D. Sincronizzazione di attenuazione: la potenza collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di attenuazione DALI: collegare l'alimentazione al sistema DALI e può essere attenuata dall'host DALI.



  • ATtenziones

1) Il conducente deve essere collegato ai dispositivi prima di accendere la potenza di ingresso, altrimenti i dispositivi possono essere danneggiati.
