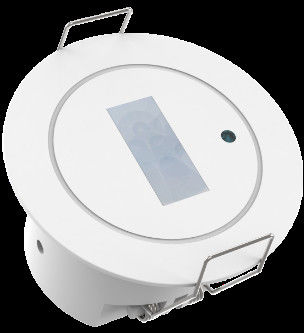

Detettore di presenza PIR montato in superficie per il protocollo RS-485 con altezza di montaggio di 4 m

Detettore di presenza PIR di superficie del protocollo RS-485 con altezza di montaggio di 4 m


1. Caratteristiche
1) rilevamento del movimento PIR
2) Squisito aspetto con lente di Fresnel rettangolare piana
3) Esito del protocollo RS-485 accurato
4) Disponibile rilevamento del sensore di luce diurna
5) L'area di rilevamento, l'ora di attesa e la soglia di luce diurna, ecc., possono essere impostate da telecomando
6) Massima gamma di rilevamento: diametro 0-4 m dal lato lungo di rilevamento, diametro 0-1 m dal lato corto di rilevamento
7) Il rilevamento dei movimenti nei corridoi e nei bagni è fortemente raccomandato
8) Disponibile il montaggio a scarico e il montaggio a superficie
9) Mini dimensioni compatte per un montaggio perfetto al soffitto

2.Parametri

3. Dimensione

4. Diagramma di cablaggio

Suggerimento di sistemazione:

1. Il cablaggio a mano è fortemente raccomandato, ma la topologia stellare o la topologia dell'albero è fortemente deprecata

2La lunghezza del filo non deve essere superiore a 300 m e 12 sensori sono il numero massimo di sensori in un circuito.

3. Un filo di scudo a 4 pin o un filo di rete di classe 6 è fortemente raccomandato per il layout

4. Il nostro sensore non ha resistenza terminale. se c'è un problema di corrispondenza di impedenza nel bus RS-485, si consiglia di collegare 2 pezzi di resistenza 120Ω nel terminale

5. rilevamento delle radiazioni

6Segnale di rilevamento.

Il prodotto rileva i segnali di movimento dell'uomo e di seguito è riportata una descrizione dei segnali di movimento:

Segnale di movimento:rilevare il significativo movimento umano (camminata) nella zona di rilevamento.

7Controllo a distanza MH18

Per ulteriori informazioni, si prega di contattare il nostro rappresentante commerciale.
