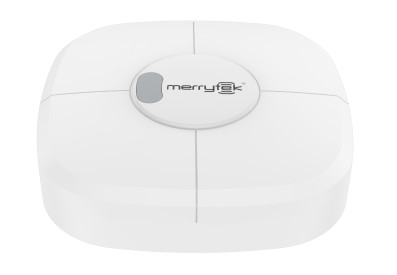

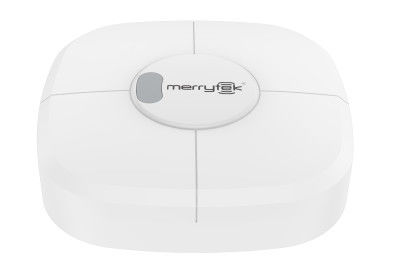

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni

  • 24GHz FMCW Microwave Presence Detectors With Surface Mounting And 5 Years Warranty
Place of Origin China
Marca Merrytek
Certificazione CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Prezzo Negoziabile
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Evidenziare

Rilevatori di presenza FMCW a 24 GHz

,

Rilevatori di presenza per montaggio superficiale

,

Rilevatori di presenza con 5 anni di garanzia
Lasciate un messaggio
Descrizione di prodotto

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni


1. Caratteristiche
1) Esclusivo rilevamento della presenza di esseri viventi Merrytek
2) Tecnologia di modulazione FMCW applicata per rilevare i micro movimenti causati dalla respirazione
3) Germania Tecnologia RF applicata per una garanzia di 5 anni
4) Disponibile il pulsante di accensione/spena o il comando di attenuazione
5) Capacità massima di carico del relè: 800w di carico resistivo e 400w di carico induttivo & LED
6) Parametro del sensore regolabile con interruttore DIP o telecomando

7) 5 anni di garanzia


2.Parametri

Input/Output Voltaggio di ingresso 100-240V AC 50-60Hz
Voltaggio nominale 220V CA
Corrente di lavoro 50 mA al massimo
Consumo ≤ 1W 230V DC
Maggiore spinta 1KV ((L/N,EN61000-4-5)
Segnale di uscita 1 canale ON/OFF ((Max 800w di carico resistivo e 400w di carico induttivo) + 1 canale di controllo della spinta
Corrente di sovratensione massima

16A relè

30A (test con 50% di picco e secondo 500us @230Vac con carico completo da stivale a freddo

60A (test con 50% di picco e secondo 200us @230Vac con carico completo da stivale a freddo
Parametro del sensore Frequenza radar banda ISM 24-24,25 GHz
Potenza di trasmissione 5 mW al massimo
Zona di rilevamento Impostazione remota/Dip: 0-4m
Tempo di sospensione Impostazione remota/Dip: 10s-30min Nota: il rilevamento della presenza sarà disponibile solo quando il tempo di attesa è impostato >30s
QS1+100% raggio di rilevamento grande/minore/micro movimento ((installazione di altezza 3m): 3,5±0,5m ((basato su una prova di area aperta di 41m2 e può variare a causa di spazi diversi)
Soglia del sensore di luce diurna 5-150 lux/disattivato
Sensibilità Alto/medio/basso
Controllo a distanza Disponibile
Altezza di montaggio 2.5-4.0m valore tipico:3m
3 dB angolo del fascio 100° ((XZ)
100° ((YZ)
Ambiente di applicazione Installazione Montaggio a soffitto
Temperatura di funzionamento 0°C...+50°C
Temperatura di conservazione -40°C~+80°C
Garanzia 3 anni ((disponibile a causa di problemi di qualità del prodotto in caso di applicazione interna)
Standard di certificato Certificato Conforme alla CE
Requisiti ambientali Compatibile con la RoHS
Classificazione IP IP20
N/A significa non disponibile

3. Dimensione

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 0

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 1

4. Diagramma di cablaggio

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 2
5- Radiazione di rilevamento.

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 3

6Segnale di rilevamento.

Il prodotto rileva segnali di movimento umano, di movimento minore e di presenza e rileva segnali di esistenza umana/non umana in stato di non sonno.segnali minori di movimento e presenza:

Io...Magor movimento: rilevare il significativo movimento umano (camminata) nella zona di rilevamento.

Io...Minoremovimento: rilevare i leggeri movimenti umani nell'area di rilevamento, come inclinarsi in avanti, inclinarsi avanti e indietro, oscillare gli arti, scuotere la testa, digitare, giocare con i telefoni cellulari, e così via.

Io...Micro movimento:rilevare comportamenti di espansione addominale e toracica causati dalla respirazione, ma non rilevare segnali di movimento o segnali di movimento minori.

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 4

7- Impostazione del interruttore.

Zona di rilevamento

1 2 3
Ⅰ Attivo Attivo Attivo 4 metri
Ⅱ - Attivo 3.5m
Ⅲ Attivo - - 3 metri
Ⅳ - - 2.5m
V. Attivo Attivo - 2 metri
VI - Attivo 1.5m
VII Attivo - Attivo 1 m
VIII - - 0.5m

Tempo di sospensione

4 5 6 7
Ⅰ Attivo Attivo Attivo Attivo 10S
Ⅱ Attivo - Attivo Attivo 30S
Ⅲ Attivo Attivo - Attivo 1 minuto
Ⅳ Attivo Attivo Attivo - Tre minuti.
Ⅴ Attivo Attivo - - 5 minuti.
Ⅵ - - Attivo Attivo 10 minuti.
Ⅶ - - - - 30 minuti

Sensore di luce diurna

8 9
Attivo Attivo 5Lux
- Attivo 50Lux
Attivo - 150Lux
- - Disattivare

8Manuale a distanza MH18.

Detettori di presenza a microonde FMCW a 24 GHz con montaggio superficiale e garanzia di 5 anni 5
