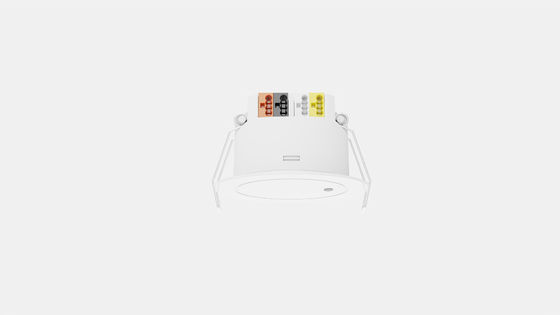

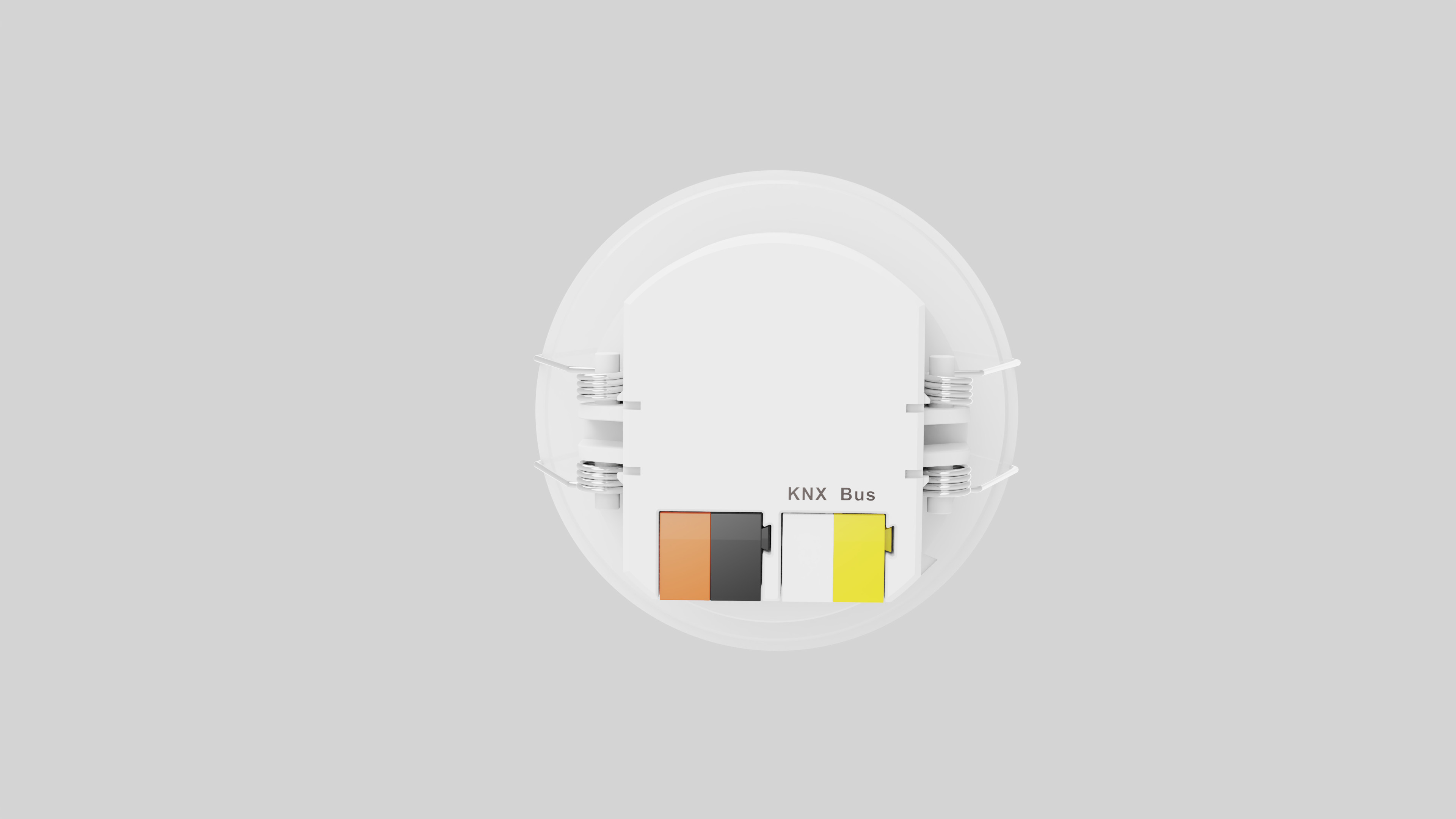

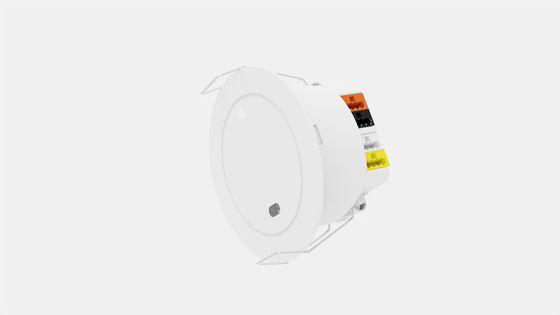

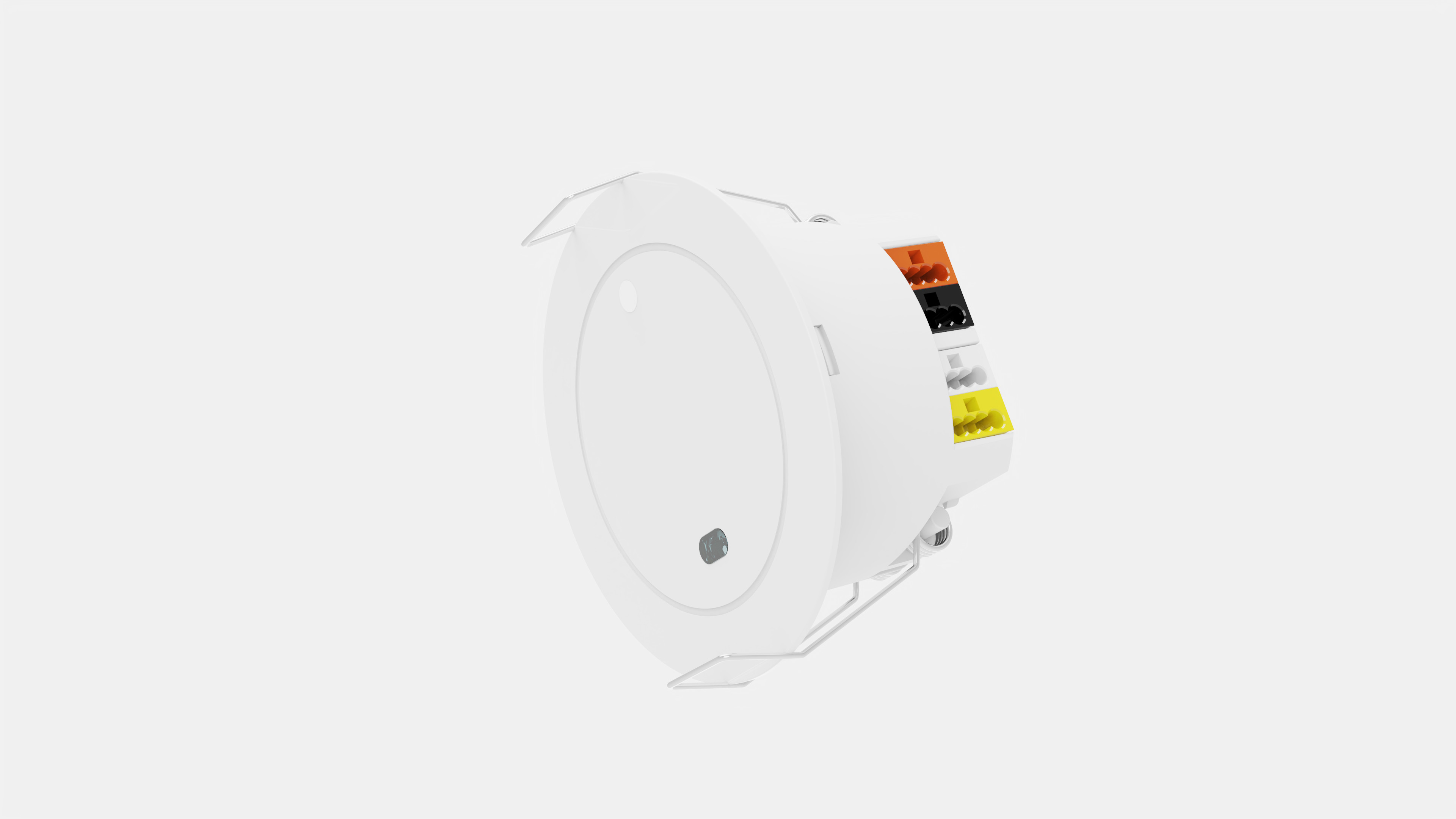

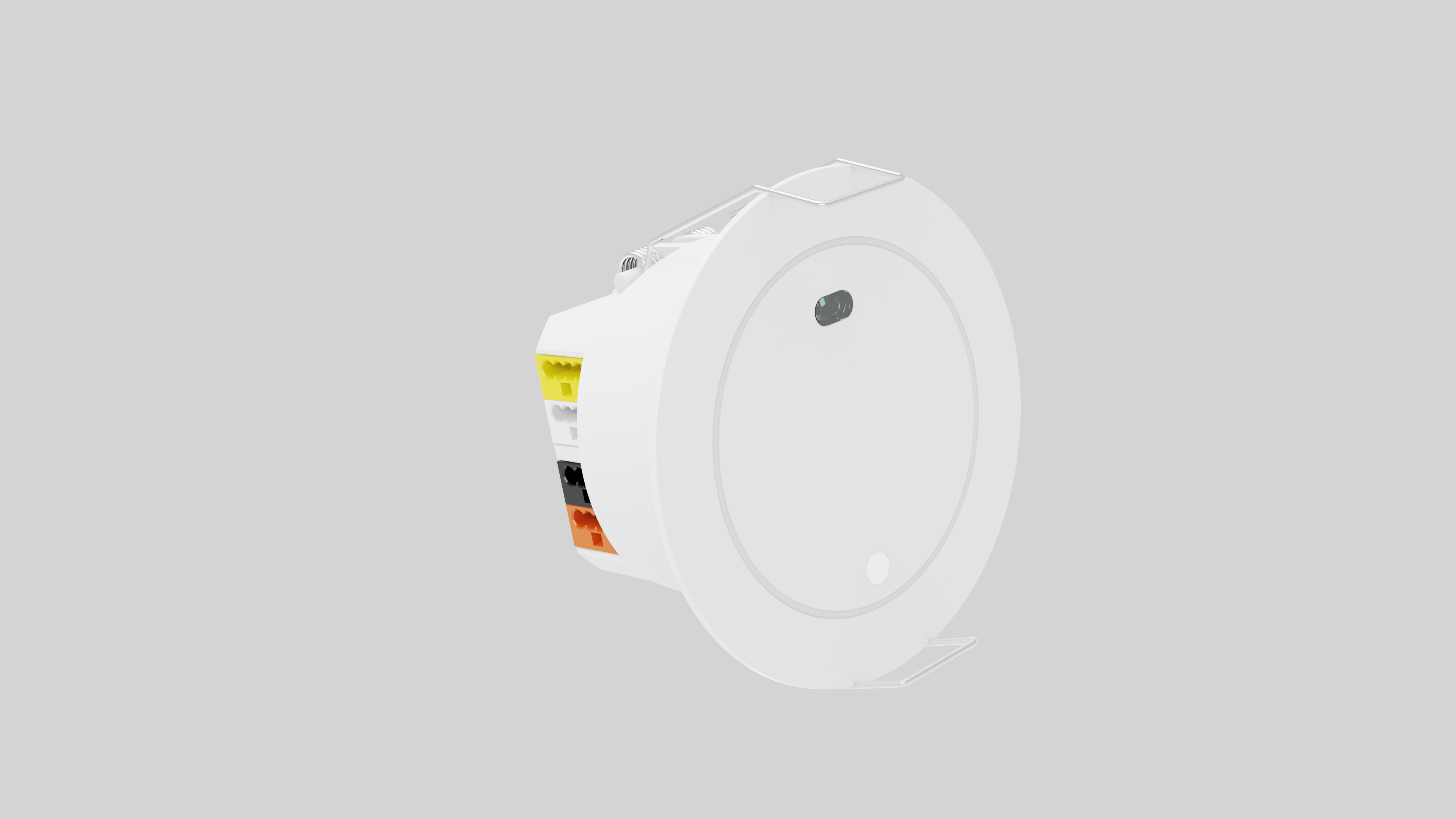

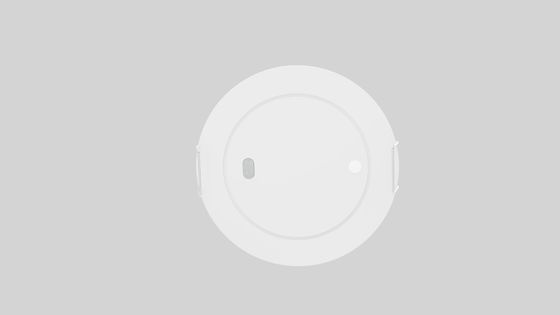

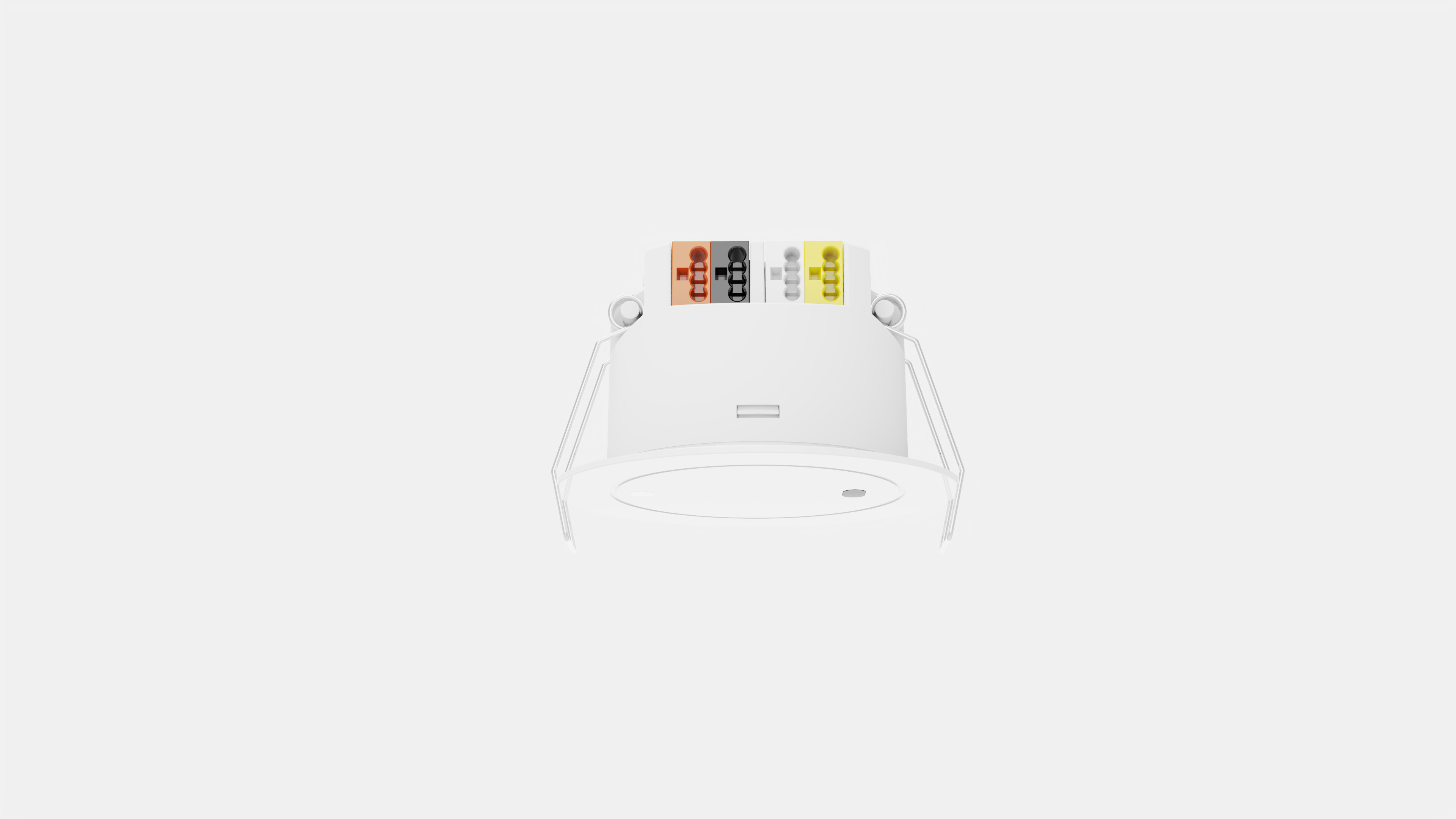

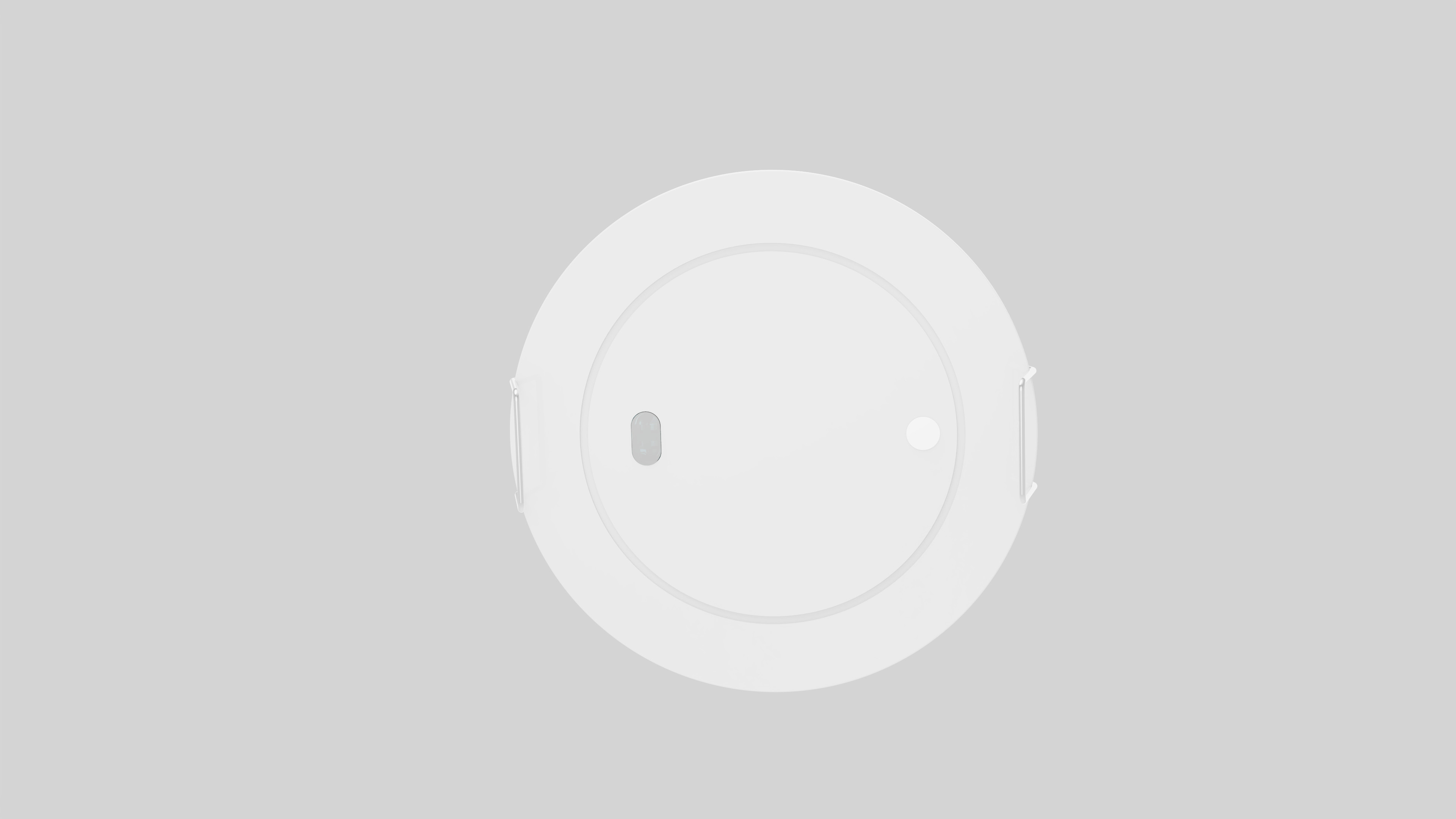

24G FMCW Mode KNX Occupancy Detector con connettore di bus KNX integrato

Detettore di occupazione KNX in modalità 24G FMCW con connettore di bus KNX integrato

1. Parametri

2. Funzione del prodotto

3. Dimensione

4. cablaggio

Suggerimento di sistemazione:

1. suggerimento di cablaggio del bus KNX mano nella mano fino all'estremità, il cablaggio a stella o albero non è raccomandato per garantire la stabilità della trasmissione del segnale.

2. il cavo di cablaggio del bus KNX raccomanda il cavo blindato EIB standard KNX o il cavo di rete di categoria 6, si raccomanda che la lunghezza del cavo del bus non superi i 400 metri,e il numero di sensori collegati a un bus non deve superare i 12.

3Il numero di sensori collegati a un bus deve tenere pienamente conto della capacità di carico corrente dell'alimentazione:la somma delle correnti di tutti i dispositivi KNX (compresi i sensori) non deve essere superiore alla corrente di carico dell'alimentazione KNX.

5. rilevamento

6.Inizializzazione

Dopo aver indirizzato gli indirizzi fisici e impostato i parametri del canale, seguire questi passaggi:

(1) Collegare l'interfaccia Bus;

(2) Accendere il bus e l'alimentazione ausiliaria (nota: assicurarsi che il prodotto sia dotato di un alimentatore ausiliario, altrimenti il dispositivo potrebbe non funzionare correttamente);

(3) premere l'interruttore di programmazione del prodotto, la luce LED diventa rossa;

(4) Utilizzare l'interfaccia bus per scaricare l'indirizzo fisico tramite il software ETS.

(5) Scaricare l'applicazione dopo aver impostato i parametri richiesti.

(6) Dopo aver scaricato l'applicazione, il prodotto passa all'inizializzazione.e il prodotto funziona normalmente;

Nota: si prega di utilizzare l'ultima versione dell'ETS 5 o 5.7.2Si prega di ottenere il file di configurazione di ingegneria ETS di questo sensore dal nostro personale commerciale.

7. Istruzioni di installazione

Installazione di montaggio incorporata

1. Trepanatura di un foro di 50-55 mm
2. Cavo di filo in modo sicuro nel terminale
3. Premere il pulsante programma
4. Metti la pinza di molla nel buco e fissalo bene
5. Assicurarsi che il sensore sia saldamente installato

8Impostazione predefinita di fabbrica

Area di rilevamento: 4m Tempo di attesa: 30S Indicatore luce: aperto Sensibilità: sensibilità media

9Controllo a distanza MH18

10. Avviso di domanda

Il nostro sensore di movimento a microonde è un prodotto elettromagnetico che mira a rilevare oggetti in movimento e deve essere saldamente fissato.Materiale riflettente forte come metallo o rivestimento metallico o in movimento animale domestico o ventola in movimento hanno false possibilità di innesco, quindi dobbiamo considerare l'aspetto di seguito durante l'installazione

• Perché il corpo umano è costituito da elettroliti e può riflettere le onde radar,il nostro sensore di movimento a microonde applica principalmente il principio di Doppler per misurare il movimento umano e lo stato di uscita occupato / disoccupato
• Poiché le onde radar possono penetrare vetro sottile, legno sottile e gesso sottile ma non possono penetrare pareti di cemento o metallo per rilevare il movimento, è necessario selezionare il giusto luogo di installazione,impostare una sensibilità di rilevamento adeguata, e tenere il tempo per soddisfare il vostro risultato ideale senso
• Poiché il nostro sensore di movimento a microonde è in modalità di lavoro continuo, il nostro sensore di corrente di potenza deve garantire almeno un stabile 14mA
• A causa del nostro sensore di movimento a microonde essere KNX bus-powered, è necessario collegare una quantità limitata di sensori in un loop ((si consiglia non più di 6 sensori in un loop)
• 5.5G router e altre apparecchiature wireless ad alta potenza potrebbero interferire con il nostro sensore di movimento a microonde, quindi un intervallo di installazione di 2 metri tra il nostro sensore e tali apparecchiature è fortemente raccomandato,e la sensibilità di rilevamento deve essere regolata in base alla scena di costruzione
• Il flusso d'aria dell'uscita dell'aria potrebbe scuotere il nostro sensore di movimento a microonde, quindi si raccomanda un intervallo di installazione di 2 metri tra il nostro sensore e l'uscita dell'aria o materiale metallico,e la sensibilità di rilevamento deve essere regolata in base alla scena di costruzione
• Non ci deve essere alcun materiale di blocco come illuminazione appesa o condutture appena sotto il nostro sensore di movimento a microonde per garantire il suo regolare funzionamento
• Quando si applica il nostro sensore di movimento in un ciclo, si può applicare un sensore per controllare più apparecchiature KNX o più sensori per controllare un'apparecchiatura.una funzione di raccolta della luce del giorno è disponibile per il nostro sensore
