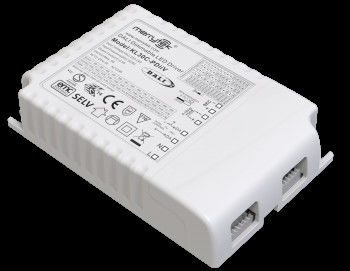

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
Luogo di origine CINESE
Marca Merrytek
Certificazione CE
Numero di modello KL30C-PDiiV2
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Scatola bianca + Cartone, 50pcs/CTN
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T o Paypal
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz La CC la gamma di tensione in ingresso 200-240Vdc
Modalità di funzionamento Constant Current Metodo di controllo DALI DT6 e pushDIM e driver a LED dimmabile da 1 10v
Fattore di potenza ≥0.95 Efficienza 86%
Corrente 110/230/240/260/275mA Dimensione 103x67x22 mm
Classificazione IP IP20 Garanzia 5 anni
Evidenziare

30W DALI2.0 driver a LED dimmabile

,

Guida LED dimmabile da 1 a 10 V

,

DALI2.0 driver LED a corrente costante dimmabile
Lasciate un messaggio
Descrizione di prodotto

30W DALI2 12-83Vdc uscita corrente costante 1 10v driver LED dimmabile per pannello LED LED



1Descrizione.

- Senza lampeggianti per l'intero intervallo di attenuazione

- Potenza in stand-by inferiore a 0,5 W

- Dimming primario con pulsante

- Dimming secondario con dimmer 1-10V e potenziometro

-Interfaccia DALI integrata DT6

- Supporta il dimming PWM da 10V (3KHz-8KHz)

- Protezione: cortocircuito / sovra-temperatura / sovra-tensione

- Corrente di attenuazione per temperature ambientali elevate

-PushDIM con la funzione di memoria

- 5 anni di garanzia



2.Parametri

Input Tensione di funzionamento 198-264Vac 50Hz/60Hz
Tensione di ingresso nominale 220-240Vac 50Hz/60Hz
Intervallo di tensione di ingresso CC 200-240Vdc
Corrente di input 0.16A Max.
Corrente di ingresso < 8A (mità di impulso di corrente secondo 50μs) @230Vac
Fattore di potenza ≥ 0,95 (@230Vac, 100% di carico)
Distorsione armonica totale Tipico: 13% (@230Vac, 100% di carico)
Potenza in stand-by ≤ 0,5 W (@ 230Vac quando PUSH o DALI sono spenti)
Efficienza 86%Max (@230Vac, 100% di carico)
Metodo di cablaggio Terminale di spinta, wIreasezione trasversale:0.75-1.5 mm2

Interruttore automatico

(Calcolare la corrente nel filo)

 tipo B10 B13 B16 B20 B25 /
Numero 25 30 40 50 60 /
tipo C10 C13 C16 C20 C25 C32
Numero 45 60 70 95 120 150
Prodotto Modalità di funzionamento Corrente costante
Tipo di carico LED
Flare / Flare-free Valore di lampeggiamento: inferiore al 2% per l'intero intervallo di attenuazione
Orario di avvio < 1s (@230Vac,)
Tensione di uscita a zero carico 95V DC Max.
Distanza di tensione di uscita del carico 12-83V di corrente continua
Potenza di uscita a pieno carico 30W Max
Corrente di uscita di carico 110~275mA: Per i dettagli
Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio Terminale di spinta, wIreasezione trasversale: 0,75-1,5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (Lenghe massima del cavo:20M)
1-10V ((0-10V) Dimming Dimming da 1 a 10 V ((Corrente di porta < 1 MA) senza funzione di spegnimento
(Lungota' massima del piombo: 20 m)
Intervallo di attenuazione Dimming PUSH e DALI primario: 0%-100%
Dimming 1-10V: 2%-100%
Dimming PWM primario Dimming PWM di 1-10V (3KHZ-8KHZ)
Potenziometro Sì, 100kΩ
Dimming DALI Dimming DALI (Lenghe massima del cavo: 300M)
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero
Protezione da cortocircuito di uscita Sì, senza funzione di auto-recupero

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensabile)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 10%~95%
Temperatura massima della cassa (Tc) 85°C

Sicurezza

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-102, IEC 62386-207 DT6
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione ENEC, SEMKO, CB, CE
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente
Dimensione dell'impianto 103*67*22 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione 15 unità al massimo.
Requisito di imballaggio Istruzioni + cartone + cartone esterno ((K=A)
Peso 139 g
La vita 5 anni @Ta pieno carico
Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 Vac e in un ambiente a 25 gradi, salvo specificato.

3. Dimensione (unità: mm)

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 030W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 1

4. Diagramma di cablaggio



Fig. ADALISottileMing

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 2

Fig.BPremere DimMing

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 3

Fig.C1-10V DimMing

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 4



5. Degratare

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 5

6. Curva di attenuazione

30W DALI2 12-83Vdc uscita corrente costante 1-10v driver LED dimmabile per pannello LED LED 6

7.Impostazione corrente degli ingranaggi



Corrente ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
110 mA - - - - 9.1 12 ¢ 83
230 mA Attivo - - - 19.1 12 ¢ 83
240 mA - Attivo - - 19.9 12 ¢ 83
260 mA - - Attivo - 21.6 12 ¢ 83
275 mA - - - Attivo 22.8 12 ¢ 83



8. ON/OFF & Descrizione dell'operazione di attenuazione

A. premere brevemente l'interruttore PUSH (tempo di premuta breve 0.1S-1S) e il driver LED si accende o si spegne.

B. Dimming: premere e tenere premuto l'interruttore PUSH (1S-8S), il driver LED può ottenere l'assorbimento, l'illuminazione o l'assorbimento, l'intervallo di assorbimento è 2-100%.

C. Memoria: il dimming PUSH ha una funzione di dimming memory.

D. Sincronizzazione di attenuazione: la potenza collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di attenuazione DALI: collegare l'alimentazione al sistema DALI e l'host DALI può attenuarla.



9. questioni che richiedonoATtenzione

1) Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.

2) Dopo aver spento l'ingresso dell'azionamento a LED, all'uscita vi sarà una tensione residua, che può essere mantenuta per circa 3 minuti.
