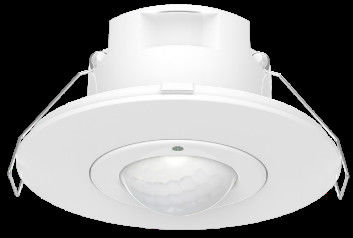

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici

  • On-demand Lighting Control KNX Motion Detectors Pir Movement Sensor Switch For Smart Building Control
Luogo di origine Cina
Marca Merrytek
Certificazione CE
Numero di modello MSA017K IR
Quantità di ordine minimo 100 PCS
Prezzo Negoziabile
Imballaggi particolari Scatola bianca + etichette di scatola bianca + cartone + cartone
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Voltaggio di ingresso 21-30Vdc (potenza del bus KNX) corrente di funzionamento 10mA max.
Consumo di energia ≤0.5w Funzione Detezione del movimento PIR + sensore di luce diurna
Area di rilevamento (radius) 2.5-4m Altezza di montaggio 2-6m
Installazione di altezza superiore a 600 mm tagli la dimensione Φ60 mm
Evidenziare

Interruttore per sensori di movimento Pir

,

Interruttore per sensori PIR di controllo degli edifici

,

Interruttore dei rilevatori di movimento KNX
Lasciate un messaggio
Descrizione di prodotto

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici

1. Caratteristiche

1) rilevamento del movimento PIR
2) Potenza del bus KNX e comunicazione KNX disponibili
3) Disponibile il sensore di luce diurna
4) L'area di rilevamento e il tempo di attesa possono essere impostati da remoto o da ETS
5) Maggiore gamma di rilevamento: 2,5-8 m di diametro
6) Si raccomanda vivamente il rilevamento dei movimenti in magazzino, officina e hall

7) Montaggio a scarico o a superficie facoltativo

2.Parametri

Input/Output Voltaggio di ingresso Potenza del bus KNX a corrente continua da 21-30V
corrente KNX ≤ 10 mA
Consumo ≤ 0,5 W @ 24 V DC
Parametro del sensore Funzione Detezione del movimento PIR + sensore di luce diurna
Zona di rilevamento Impostazione dell'ETS:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Tempo di sospensione Impostazione SCE
Intervallo di rilevamento del raggio basato su sensibilità del 100% 2.5-4m @ 25°C in base all'altezza di montaggio di 3m
Controllo a distanza Disponibile
Altezza di montaggio 2-6m valore tipico:3m
Applicazione envI- Ronment Foratura Φ60 mm
Temperatura di funzionamento -25°C...+50°C ((intervallo di rilevamento può variare in base alle diverse temperature)
Temperatura di conservazione -40°C~+80°C
Garanzia 3 anni ((disponibile in base al problema di qualità del prodotto)
Standard di certificato Certificato Conforme alla CE
Requisiti ambientali Compatibile con la RoHS
Classificazione IP IP20
N/A significa non disponibile

3. Dimensione

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici 0

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici 1

4. Diagramma di cablaggio

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici 2

Raccomandazioni di cablaggio:

1Non è raccomandato il cablaggio del bus KNX a mano a mano fino all'estremità, alla stella o all'albero per garantire la stabilità della trasmissione del segnale.

2. il cavo di cablaggio del bus KNX raccomanda il cavo blindato EIB standard KNX o il cavo di rete di categoria 6, si raccomanda che la lunghezza del cavo del bus non superi i 400 metri,e il numero di sensori collegati a un bus non deve superare i 12.

3Il numero di sensori collegati a un bus deve tenere pienamente conto della capacità di carico corrente dell'alimentazione:che è la somma delle correnti di tutti i dispositivi KNX (compresi i sensori) non deve essere superiore alla corrente di carico dell'alimentazione KNX.

5.Avvio del processoInizializzazione

Dopo aver indirizzato gli indirizzi fisici e impostato i parametri del canale, seguire questi passaggi:

(1) Interfaccia di collegamento Bus;

(2) Accendere il bus e l'alimentazione ausiliaria (nota: assicurarsi che il prodotto sia dotato di alimentazione ausiliaria, altrimenti il dispositivo potrebbe non funzionare correttamente);

(3) premere l'interruttore di programmazione del prodotto, la luce LED diventa rossa;

(4) Utilizzare l'interfaccia bus per scaricare l'indirizzo fisico tramite il software ETS.

(5) Scaricare l'applicazione dopo aver impostato i parametri richiesti.

(6) Dopo aver scaricato l'applicazione, il prodotto passa all'inizializzazione.e il prodotto funziona normalmente;

Nota: si prega di utilizzare l'ultima versione dell'ETS 5 o 5.7.2 versione. Si prega di ottenere il file di configurazione di ingegneria ETS di questo sensore dal nostro personale commerciale.

6- Radiazione di rilevamento.

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici 3

7Segnale di rilevamento.

Il prodotto rileva i segnali di movimento dell'uomo e di seguito è riportata una descrizione dei segnali di movimento:

Segnale di movimento:rilevare il significativo movimento umano (camminata) nella zona di rilevamento.

8- Controllo a distanza (MH10)

Controllo dell'illuminazione su richiesta KNX sensori di movimento pir interruttore di sensori di movimento per il controllo intelligente degli edifici 4
