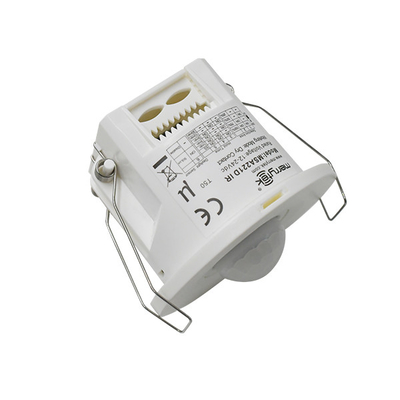

Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20

  • 10m Mounting Height 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20
Luogo di origine Cina
Marca Merrytek
Certificazione CE
Numero di modello MSA015D IR
Quantità di ordine minimo 100 pezzi
Prezzo Negotiation
Imballaggi particolari Scatola bianca + etichette di scatola bianca + cartone + cartone
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Voltaggio di ingresso 12VDC/24VDC corrente di funzionamento 20mA MAX.
Potenza in stand-by ≤0.5w Funzione NO/NC a secco (impostazione di fabbrica NO a secco)
Area di rilevamento (radius) ≥4m Altezza di montaggio massima 10M
Temperatura di funzionamento 0°C~35°C tagli la dimensione Φ65-70 mm
Evidenziare

Sensore di movimento PIR a infrarossi da 10 m

,

Sensore di movimento PIR a infrarossi 12Vdc

,

Sensore di movimento PIR a infrarossi IP20
Lasciate un messaggio
Descrizione di prodotto

Altezza di montaggio 10m 12Vdc sensore di movimento infrarosso pir a contatto secco IP20


1. Caratteristiche
1) rilevamento del movimento PIR
2) Prestazione di NO/NC a secco accurata
3) Disponibile il sensore di luce diurna
4) L'area di rilevamento, l'ora di attesa e la soglia di luce diurna possono essere impostate tramite interruttore remoto/DIP
5) Maggiore gamma di rilevamento: 8-10 m di diametro
6) altezza massima di montaggio 10 m
7) Si raccomanda vivamente il rilevamento dei movimenti in magazzino, officina e hall

2.Parametri

Input/Output Voltaggio di ingresso 12-24V di corrente continua
Voltaggio nominale 12/24V DC
Corrente di lavoro 20 mA al massimo
Consumo di energia ≤ 0,5 W @12/24V DC
Segnale di uscita NO/NC a secco (impostazione di fabbrica NO a secco)
Parametro del sensore Funzione Detezione del movimento PIR + sensore di luce diurna
Zona di rilevamento DIP o impostazione a distanza: 100%/75%/50%/25%
Tempo di sospensione

DIP: 5s/1min/3min/5min/10min/20min/30min

MH10remote:5s/30s/1min/3min/5min/10min/20min/30min
Sensore della luce diurna

DIP: 5Lux/50Lux/150Lux/disattivato

MH10remote: 5Lux/15Lux/30Lux/50Lux/100Lux/

150Lux/disattivato
Intervallo di rilevamento del raggio basato su sensibilità del 100% 4-5 m in base all'altezza di montaggio di 10 m
Controllo a distanza Disponibile
Altezza di montaggio valore tipico:10m
Applicazione envI- Ronment Foratura Φ65-70 mm
Temperatura di funzionamento 0°C...+35°C
Temperatura di conservazione -40°C~+80°C
Standard di certificato Certificato Conforme alla CE
Requisiti ambientali Compatibile con la RoHS
Classificazione IP IP20
N/A significa non disponibile

3. Dimensione


Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 0Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 1

4. Diagramma di cablaggio


Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 2Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 3
5. Iniziare il processo e l' inizializzazione

Quando è acceso, l'indicatore del sensore si spegne dopo aver lampeggiato per 10 secondi e non rileva un segnale in movimento durante questo tempo.Puoi usare il nostro telecomando MH10 per regolare l' area di rilevamento., tempo di attesa, sensore di luce diurna, ecc.

6Impostazioni di fabbrica

Area di rilevamento: 100% Tempo di attesa: 5 s Sensore di luce diurna: disabilitato

7- Radiazione di rilevamento.

Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 4
8. Impostazioni DIP


Zona di rilevamento



  1 2
100% Attivo Attivo
75% - Attivo
50% Attivo -
25% - -



Tempo di sospensione


  3 4 5 6
Ⅰ Attivo Attivo Attivo Attivo 5S
Ⅱ Attivo - Attivo Attivo 1 minuto
Ⅲ Attivo Attivo - Attivo Tre minuti.
Ⅳ Attivo Attivo Attivo - 5 minuti.
Ⅴ Attivo Attivo - - 10 minuti.
Ⅵ - - Attivo Attivo 20 minuti.
Ⅶ - - - - 30 minuti



Sensore della luce diurna


  7 8
Ⅰ Attivo Attivo 5Lux
Ⅱ - Attivo 50Lux
III Attivo - 150Lux
Ⅳ - - Disattivare


** Una volta che il sensore di luce diurna è impostato su Disattivare, il nostro sensore di movimento rileverà il movimento umano indipendentemente dall'ambiente lux

10- Controllo a distanza MH10


Altezza di montaggio 10m 12Vdc Dry Contact Infrared PIR Motion Sensor Detector IP20 5
