Dispositivo di illuminazione a LED dimmabile multifunzionale 12W

  • Multifunctional Dimmable LED Driver 12W For LED Downlight
Luogo di origine Shenzhen, Cina
Marca KREATPOWER
Certificazione CE
Numero di modello KL12C-PV
Quantità di ordine minimo 100 pezzi
Prezzo Negotiation
Imballaggi particolari scatola bianca + istruzioni Cartone esterno
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di funzionamento 198-264VAC 50Hz /60Hz Tensione in ingresso stimata 220-240VAC 50Hz /60Hz
La CC la gamma di tensione in ingresso 200-240Vdc Input Cuttent 0.07A Max.
Fattore di potenza ≥ 0,9C Gradi di protezione IP20
Evidenziare

illuminazione inferiore driver LED multifunzione

,

12W driver multifunzione a LED

,

Conduttore a LED dimmabile 12W
Lasciate un messaggio
Descrizione di prodotto

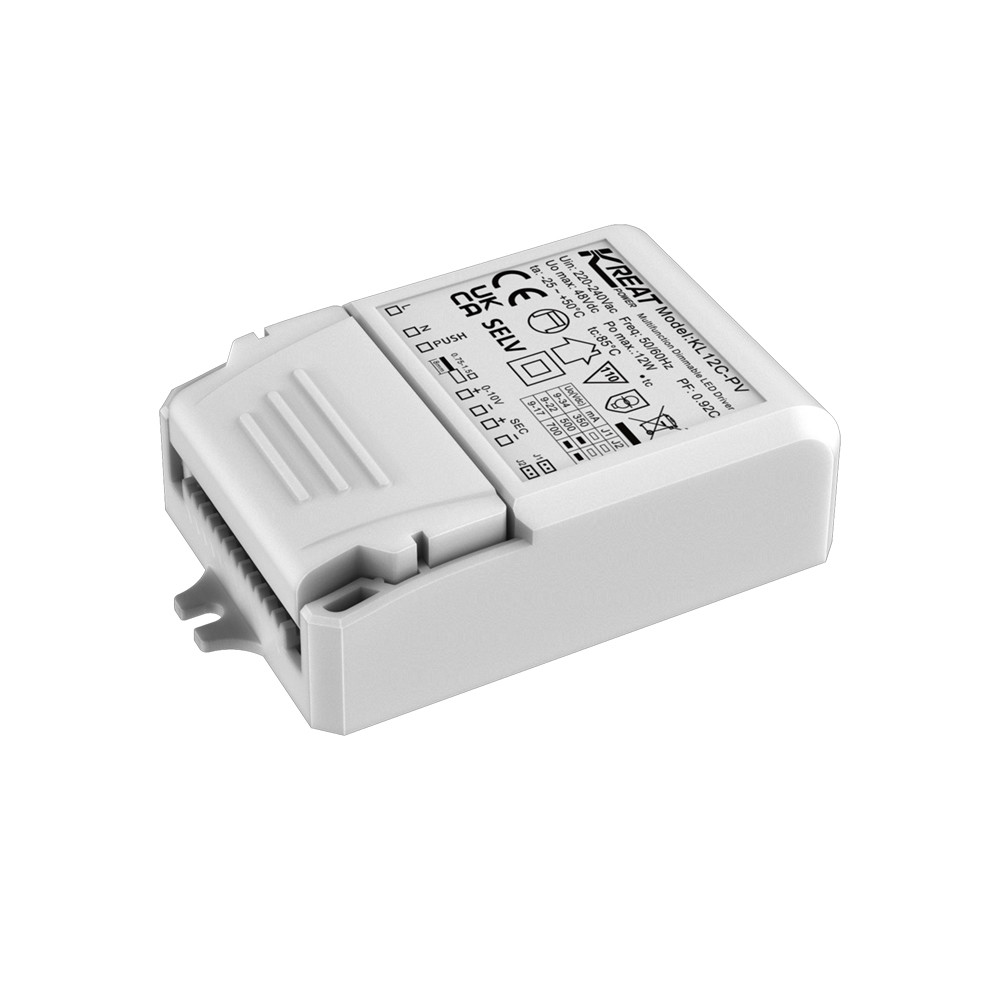

KL12C-PV Multifunzione LED driver 12W per il downlight LED

[Caratteristica del prodotto]

  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Dimming secondario con dimmer da 0 a 10 V
  • Supporta il dimming PWM a 10V (3KHz-8KHz)
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Corrente di degradazione per temperature ambientali elevate
  • Spingere sfumatura con funzione di memoria
  • Garanzia di 5 anni



    [Parametro]

     ModelloKL12C-PV
    InputTensione di funzionamento198-264VAC 50Hz /60Hz
    Tensione di ingresso nominale220-240VAC 50Hz /60Hz
    Intervallo di tensione di ingresso CC200-240VDC
    Input Cuttent0.07A Max.
    Corrente di ingresso< 15A (larghezza dell'impulso di mezza corrente 100US) @230VAC
    Fattore di potenza≥ 0,9C (@230VAC a carico pieno)
    Distorsione armonica totaleTipico: 20% (@230Vac pieno carico)
    Potenza in stand-by≤ 0,5 W
    Efficienza83%Max. @230VAC (carico pieno)
    Metodo di cablaggioTerminale di spinta, sezione trasversale del filo:0.75-1.5 mm2
    ProdottoModalità di funzionamentoCorrente costante
    Tipo di caricoLED
    Richiesta di Ripple (flare o non flare)Valore di lampeggiamento: inferiore al 2% per l'intero intervallo di attenuazione
    Orario di avvio< 0,5s (@230Vac;Auxiliary non ha uscita)
    Tensione di uscita a zero carico45VDC massimo.
    Intervallo di tensione di uscita di carico9-34VDC
    Potenza di uscita a pieno carico12W Max.
    Corrente di uscita di carico350 mA (da 3 a 34 V) 500 mA (da 9 a 24 V) 700 mA (da 9 a 17 V)
    Precisione corrente/tensione costantePrecisione di corrente costante ± 5%
    Metodo di cablaggioTerminale di spinta, sezione trasversale del filo:00,5-1,5 mm2

    Metodo di controllo

    		Dimming PUSH primarioDimming PUSH primario (max.lunghezza del cavo:100M)
    Dimming da 1 a 10 V0-10V dimming ((Corrente di porta < 1MA) (Lungozza massima del cavo:20M)
    Intervallo di attenuazione2%-100%
    Dimming PWM primarioDimming PWM di 0-10V (3KHZ-8KHZ)
    PotenziometroSì, 100kΩ
    Requisiti di protezione delle eccezioniPotenza superiore alla protezione contro la temperaturaSì, senza funzione di auto-recupero
    Protezione da cortocircuito di uscitaSì, senza funzione di auto-recupero
    Ambiente operativoTemperatura/umidità di esercizio-25°C~50°C Umidità: 85% (non condensante)
    Temperatura/umidità di conservazione-40°C~80°C, umidità: 10%~95%
    Temperatura massima della cassa (Tc)85°C
    Sicurezza ed EMCNorma EMCEN55015 EN61547 EN61000-3-2
    Norma di sicurezzaEN61347-1 EN61347-2-13
    CertificazioneCE
    Resistere alla tensione3750Vac, 5mA, 60s (Input L N- Output SEC)
    AltriGradi di protezioneIP20
    Tipo di protezioneClasse II
    Tipo di impiantoInstallazione indipendente
    Dimensione dell'impianto88*52*25 mm
    Funzione di memoria di blackoutSì, PUSH memoria di blackout
    PUSH sincronizzazione di attenuazione30 unità.
    Requisito di imballaggioscatola bianca + istruzioni cartone cartone esterno
    Peso80 g
    La vita50000h @Ta pieno carico
    Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 Vac e in un ambiente a 25 gradi, salvo specificato.


    [Dimensione (unità: mm)]
    Dispositivo di illuminazione a LED dimmabile multifunzionale 12W 0
    [Diagramma di cablaggio]

    Dispositivo di illuminazione a LED dimmabile multifunzionale 12W 1

    Fig. Una funzione di attenuazione o corridoio a spinta

    Dispositivo di illuminazione a LED dimmabile multifunzionale 12W 2

    Fig. B 0-10V


    [Impostazione attuale degli ingranaggi]

    CorrentetensioneJ1J2
    350 mA9 ̊34V--
    500 mA9 ‰ 24 VCorto-
    700 mA9 ̊17VCortoCorto


    [Deratamento]

    Dispositivo di illuminazione a LED dimmabile multifunzionale 12W 3
    [Curva di attenuazione]
    Dispositivo di illuminazione a LED dimmabile multifunzionale 12W 4

    [AT/OFF & Descrizione dell'operazione di attenuazione]
    A. Interruttori a spinta breve (< 1 s), LED driver ON o OFF. La luminosità torna all'ultimo valore di attenuazione.
    B. Premere e tenere premuto l'interruttore PUSH (1S~8S), il driver LED può raggiungere l'assorbimento; dopo averlo premuto di nuovo, la luce cambia nella direzione opposta dell'assorbimento.
    C. La sfumatura a spinta ha una memoria a disattivazione e una memoria di luminosità.
    D. Sincronizzazione di attenuazione:
    Il driver LED può sincronizzarsi a un livello di attenuazione del 50% con una tenuta di 15 secondi della spinta.
    E. Accendere e spegnere i tempi di sbiadimento: premere brevemente per spegnere le luci, premere e tenere premuto l'interruttore PUSH, la luce si accenderà e si illuminerà.
    F. Funzione corridoio: PUSH ha un segnale L superiore a 60S, inserire la funzione corridoio, luminosità 100%, luminosità 20%, attendere 60S e quindi spegnere le luci.Spingere brevemente gli interruttori 5 volte per uscire dalla funzione corridoio.
    G. Non sono ammessi pulsanti con luci indicatrici.

    [Questioni di cui occorreA(in inglese)

    Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.
