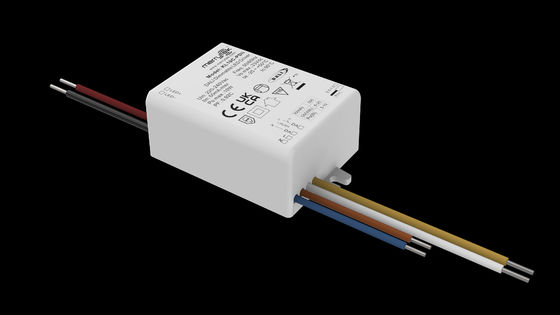

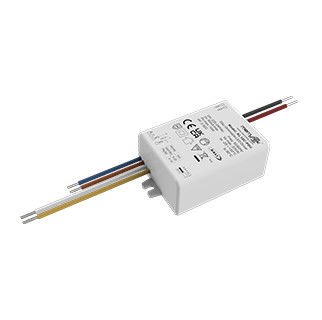

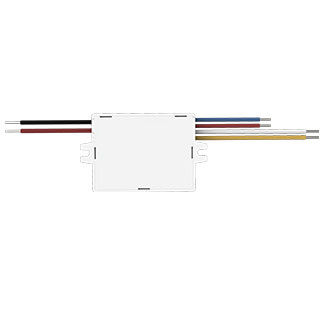

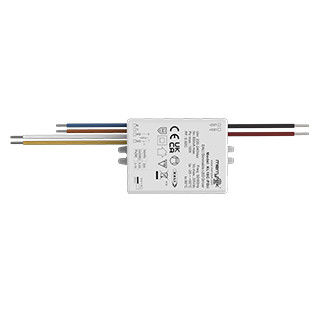

10W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello KL10C-PDii1
Quantità di ordine minimo 100
Prezzo negotiable
Imballaggi particolari scatola bianca + istruzioni cartone cartone esterno
Tempi di consegna 1. Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Corrente di ingresso Corrente di ingresso < 10A (larghezza dell'impulso di mezza corrente 100US) @230VAC
Potenza in stand-by ≤ 0,5 W ((@230Vac) Dimmerazione DALI Dimming DALI (Lenghe massima del cavo: 300M)
Temperatura di funzionamento -25°C~50°C Umidità: 85% (non condensante) Dimensione dell'installazione 64.5*40*23 mm
Efficienza 83% Max. @230VAC (carico pieno) La vita 50000h @Ta pieno carico
Evidenziare

Guida LED a corrente costante di 10 W

,

300mA di corrente costante

,

Guida LED a corrente costante di 500 mA
Lasciate un messaggio
Descrizione di prodotto

Corrente di uscita singola 200mA o 300mA o 500mA 10W driver LED a corrente costante



[Caratteristica del prodotto]

  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Interfaccia DALI integrata DT6
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Corrente di degradazione per temperature ambientali elevate
  • Spingere sfumatura con funzione di memoria
  • Garanzia di 5 anni



[Parametro]

Input Modelli
Tensione di funzionamento 198-264VAC 50Hz /60Hz
Tensione di ingresso nominale 220-240VAC 50Hz /60Hz
Intervallo di tensione di ingresso CC 200-240VDC
Input Cuttent 0.06A Max.
Corrente di ingresso < 10A (larghezza dell'impulso di mezza corrente 100US) @230VAC
Fattore di potenza ≥ 0,95 @ 230VAC (carico completo)
Distorsione armonica totale Tipico: 20% (@230Vac, 100% di carico)
Potenza in stand-by ≤ 0,5 W ((@230Vac)
Efficienza 83% Max. @230VAC (carico pieno)
Metodo di cablaggio Input: AC:0.5 mm2DALI:0.5 mm2;
Interruttore automatico tipo B10 B13 B16 B20 B25
Numero 70 80 105 130 160
Diametro 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
tipo C10 C13 C16 C20 C25
Numero 40 50 65 85 100
Diametro 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Prodotto Tipo di carico LED
Richiesta di Ripple (flare o non flare) Valore di lampeggiamento: inferiore al 2% per l'intero intervallo di attenuazione
Orario di avvio < 1s (@230Vac)
Tensione di uscita a zero carico 48VDC massimo.
Modalità di funzionamento 200 mA 300 mA 500 mA
Intervallo di tensione di uscita di carico 3-28V 3-28V 3-21V
Potenza di uscita a pieno carico 0.6-5.6W 0.9-8.4W 1.5-10W
Corrente di uscita di carico Corrente singola
Tolleranza di corrente/tensione di uscita ± 5%
Prodotto Metodo di cablaggio Sezione trasversale del filo:0.5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (Lenghe massima del cavo:20M)
Dimming da 1 a 10 V - No
Intervallo di attenuazione Dimming PUSH e DALI primario: 0%-100%
Potenziometro - No
Dimming DALI Dimming DALI (Lenghe massima del cavo: 300M)
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero
Protezione da cortocircuito di uscita Sì, senza funzione di auto-recupero

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 10%~95%
Temperatura massima della cassa (Tc) 85°C

Sicurezza ed EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-102 IEC 62386-207 DT6 251 253
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente
Dimensione dell'impianto 64.5*40*23 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione 20 unità al massimo.
Requisito di imballaggio scatola bianca + istruzioni cartone cartone esterno
Peso 80 g
La vita 50000h @Ta pieno carico
Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 Vac e in un ambiente a 25 gradi, salvo specificato.


[Dimensione (unità: mm)]

10W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 010W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 1



[Diagramma di cablaggio]

 10W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 210W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 3

Fig. ADALISottileMing                                                                                                Fig.BPremere DimMing



[Deratamento]

10W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 4



[Curva di attenuazione]

10W di corrente costante LED driver corrente di uscita singola 200mA o 300mA o 500mA 5



[AT/OFF & Descrizione dell'operazione di attenuazione]

A. premere brevemente l'interruttore PUSH (tempo di premuta breve 0.1S-1S), il driver LED si accende o si spegne.

B. Dimming: premere e tenere premuto l'interruttore PUSH (1S-8S), il driver LED può ottenere l'assorbimento, l'illuminazione o l'assorbimento, l'intervallo di assorbimento è 2-100%.

C. Memoria: il dimming PUSH ha una funzione di dimming memory.

D. Sincronizzazione di attenuazione: la potenza collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di attenuazione DALI: collegare l'alimentazione al sistema DALI e può essere attenuata dall'host DALI.



[Attenzione]

1) Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.
