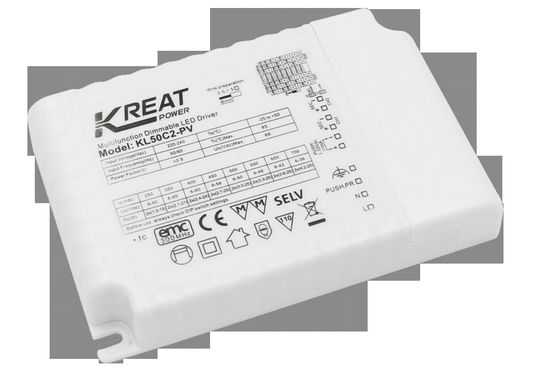

50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Marca KREATPOWER
Certificazione CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Prezzo negotiable
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Certificazione CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Evidenziare

Lumiera a discesa a LED

,

50W driver a LED di attenuazione

,

1-10V driver a LED di attenuazione
Lasciate un messaggio
Descrizione di prodotto

50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED



[Caratteristica del prodotto]

  • Flare-free per l'intero intervallo di attenuazione
  • Potenza in stand-by inferiore a 0,5 W
  • Dimming primario con pulsante
  • Dimming secondario con dimmer da 0 a 10 V
  • Supporta il dimming PWM a 10V (3KHz-8KHz)
  • Dimming PUSH per le porte 0-10V
  • Protezione: cortocircuito / sovra-temperatura / sovra-tensione
  • Corrente di degradazione per temperature ambientali elevate
  • Premere sottile con la funzione di memoria
  • Spingere la porta tenue con funzione corridoio
  • Garanzia di 5 anni



[Parametro]



Input Tensione di funzionamento 198-264VAC 50Hz /60Hz
Tensione di ingresso nominale 220-240VAC 50Hz /60Hz
Intervallo di tensione di ingresso CC 200-240VDC
Corrente di input 0.28A Max.
Corrente di ingresso < 15A (larghezza dell'impulso di mezza corrente 100US) @230VAC
Fattore di potenza ≥ 0,9 (@230VAC carico completo)
Distorsione armonica totale Tipico: 13% (@230Vac pieno carico)
Potenza in stand-by ≤ 0,5 W
Efficienza 89% Max. @230VAC (carico pieno)
Metodo di cablaggio Terminale di spinta, sezione trasversale del filo:0.75-1.5 mm2
Prodotto Modalità di funzionamento Corrente costante
Tipo di carico LED
Richiesta di Ripple (flare o non flare) Valore di scintillio: inferiore al 2% per l'intero intervallo di attenuazione
Orario di avvio < 0,5s (@230Vac; Ausiliario non ha uscita)
Tensione di uscita a zero carico 58VDC massimo.
Intervallo di tensione di uscita di carico 9-52VDC
Potenza di uscita a pieno carico OUT1+OUT2: 50W massimo.
Corrente di uscita di carico 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio Terminale di spinta, sezione trasversale del filo:00,5-1,5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (max.lunghezza del cavo:100M)
Dimming da 1 a 10 V 0-10V dimming ((Corrente di porta < 1MA) (Lungozza massima del cavo:20M)
Intervallo di attenuazione 3%-100%
Dimming PWM Dimming PWM di 0-10V (3KHZ-8KHZ)
Potenziometro Sì, 100kΩ
Dimming PUSH secondario Sì, modifica le impostazioni di fabbrica
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero (può essere richiesto)
Protezione da sovratensione Sì, senza funzione di auto-recupero
Protezione da cortocircuito di uscita Sì, funzione di auto-recupero (può essere richiesta)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 10%~95%
Temperatura massima della cassa (Tc) 85°C

Sicurezza

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente
Dimensione dell'impianto 123*79*24 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione 30 unità.
Requisito di imballaggio scatola bianca + istruzioni cartone cartone esterno
Peso 220 g
La vita 50000h @Ta pieno carico
Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 Vac e in un ambiente a 25 gradi, salvo specificato.



[Dimensione (unità: mm)]



50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 050W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 1



[Diagramma di cablaggio]



50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 2

Fig. Una spinta scuraMingo Cfunzione del corridoio

50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 3

Fig.B 0-10Vo PUSH secondario



[Impostazione attuale degli ingranaggi]

Corrente SUL 1 SUL 2
tensione Po ((W) 1 2 3 tensione Po ((W) 1 2 3
350 mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500 mA 9 ̊50V 25 Attivo - - 9 ̊52V 26 Attivo - -
550 mA 9 ̊45V 25 - Attivo - 9 ̊52V 29 - Attivo -
700 mA 9 ̊36V 25 Attivo Attivo - 9 ̊50V 35 Attivo Attivo -
750 mA 9 ̊33V 25 - Attivo Attivo 9 ̊48V 36 - Attivo Attivo
900 mA 9 ̊28V 25 Attivo Attivo Attivo 9 ̊40V 36 Attivo Attivo Attivo
Nota:La potenza totale delle due uscite non può superare i 50W;Po1+Po2≤50W



[Deratamento]



50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 4

[Curva di attenuazione]



50W Dual Channel PUSH e 1-10V dimming LED Driver per il downlight LED 5

[AT/OFF & Descrizione dell'operazione di attenuazione]

A. Interruttori a spinta breve (< 1 s), LED driver ON o OFF. La luminosità torna all'ultimo valore di attenuazione.

B. Premere e tenere premuto l'interruttore PUSH (1S~8S), e il driver LED può ottenere la scurezza; dopo averlo premuto di nuovo, la luce cambia nelle direzioni opposte della scurezza.

C. La sfumatura a spinta ha una memoria a disattivazione e una memoria di luminosità.

D. Sincronizzazione di attenuazione:

Il driver LED può sincronizzarsi a un livello di attenuazione del 50% con una tenuta di 15 secondi sulla spinta.

E. Impostare i tempi di sbiadimento: premere il pulsante per spegnere le luci, quindi premere a lungo il pulsante, e le luci si accenderanno e si attenueranno.Disattivare la funzione " Fade times ": premere rapidamente il pulsante PUSH 5 volte entro 3 secondi; attivare la funzione dei tempi di sbiadimento: premere a lungo PUSH 15S.

F. Funzione corridoio: PUSH ha un segnale L superiore a 60S, inserire la funzione corridoio, luminosità 100%, luminosità 20%, attendere 60S e quindi spegnere le luci.Spingere brevemente gli interruttori 5 volte per uscire dalla funzione corridoio.

G. Non sono ammessi pulsanti con luci indicatrici.

H. PUSH secondario: l'interruttore DIP 4 è chiuso; 0-10V: l'interruttore DIP rosso 4 è aperto;



[Questioni di cui occorreA(in inglese)

Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.
