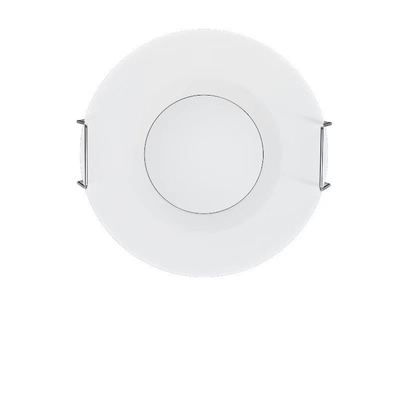

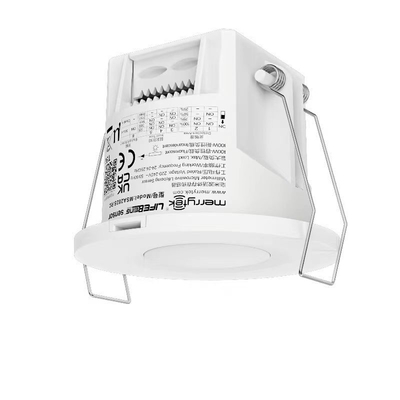

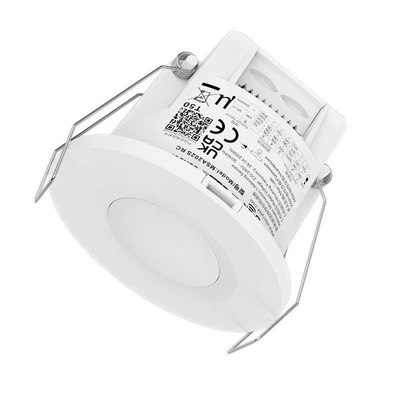

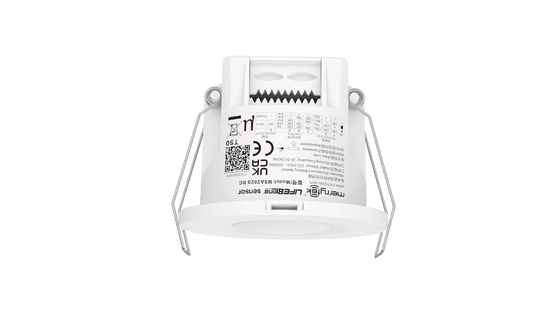

24GHz Lifesnor rilevamento sensore a microonde AC Altezza di montaggio 2,5 - 4,0m MSA202S RC

24GHz Lifesnor rilevamento sensore a microonde AC Altezza di montaggio 2,5 - 4,0m MSA202S RC

Per maggiori dettagli, si rimanda al seguente fascicolo:

MSA202S RC V1.2.pdf

1. Parametri

2. Funzione del prodotto

Modalità cammino:un grande movimento (camminata) del corpo umano.

Modalità libero:solo piccoli movimenti del corpo umano, come avanti, indietro, oscillare gli arti, scuotere la testa, digitare, giocare con i telefoni cellulari e altre azioni minori.

Modalità di presenza:rileva solo la respirazione umana entro i 30S (azioni comportamentali di espansione della cavità addominale, della cavità toracica), non viene rilevato alcun movimento significativo.

3. Dimensione

4. Diagramma di cablaggio

5Struttura

6. Inizia il processoInizializzazione

Quando accesa, la luce si accende per 20 secondi, il sensore non rileva segnali in movimento e le impostazioni del telecomando sono invalide durante l'inizializzazione.

7Impostazioni di fabbrica

Area di rilevamento: modalità QS1 100% Tempo di attesa: 1 minuto Sensore di luce diurna: Disattivare la luce dell'indicatore: acceso

8. Istruzioni di installazione

9. Avviso di domanda

1) Il sensore deve essere installato da un elettricista professionista.

2) Posizionare il sensore il più lontano possibile da grandi aree di piastra metallica, vetro e altri materiali ad alta densità media per evitare l'attivazione per errore.

3) Evitare l'uso di oggetti che hanno vibrato a lungo intorno al sensore, come ventilatori che tremano, ecc. Il segnale di vibrazione sarà considerato come il segnale di movimento per attivare il sensore.

4) Evitare la finestra di rilevamento del sensore di luce diurna del rilevatore irradiata da una fonte luminosa non valida, che interferirà con la misurazione della luce ambiente.

5) Quando il prodotto è installato e utilizzato, non deve trovarsi troppo vicino al router wireless a una distanza di almeno 0,5 m.

6) Impostazione dell'area di rilevamento e dell'indicatore di accensione e di spegnimento da MH10. ((Premere HS su MH10 fa accendere l'indicatore e premere LS su MH10 fa spegnere l'indicatore.)

7) Il microonde può penetrare la parete dell'edificio e può causare errori di segnalazione quando un microonde penetra la parete per rilevare oggetti in movimento al di fuori dell'area fortificata.Per evitare l' attivazione per errore, scegliere un luogo adatto all'installazione, tenere lontano da vetro, cartongesso, pareti di legno e altre cose che il forno a microonde può facilmente penetrare,e scegliere i parametri di rilevamento appropriati in base allo spazio, ad esempio:

A. Quando il prodotto è utilizzato in una stanza di lunghezza e larghezza pari o inferiori a 2 m, l'area di rilevamento deve essere fissata al 25% (scenario di applicazione: bagno, salotto)

B. Quando il prodotto è utilizzato in una stanza di lunghezza e larghezza di circa 3 m, l'area di rilevamento deve essere fissata al 50% (scenario di applicazione: bagno, corridoio, salotto)

C. Quando il prodotto viene utilizzato in una stanza di lunghezza e larghezza di circa 4 m, l'area di rilevamento deve essere fissata al 75% (scenario di applicazione: piccolo ufficio, sala riunioni, biblioteca)

D. Quando il prodotto è utilizzato in una stanza di lunghezza e larghezza pari o superiori a 5 m, l'area di rilevamento deve essere impostata al 100% (scenario di applicazione: grande ufficio, sala riunioni, biblioteca)

Nota: L'area di rilevamento di impostazione dipende dall'ambiente effettivo (i parametri dell'area di rilevamento sopra lo scenario di applicazione sono utilizzati solo a titolo di riferimento).

8) Impostazione del tempo di attesa: spazio per una persona: 1-3 minuti, spazio per più di una persona: da 30 secondi a 1 minuto.per evitare che il segnale di piccolo movimento nello spazio interferisca con la chiusura del tempo di attesa.

10. Impostazioni DIP

11Controllo a distanza.
